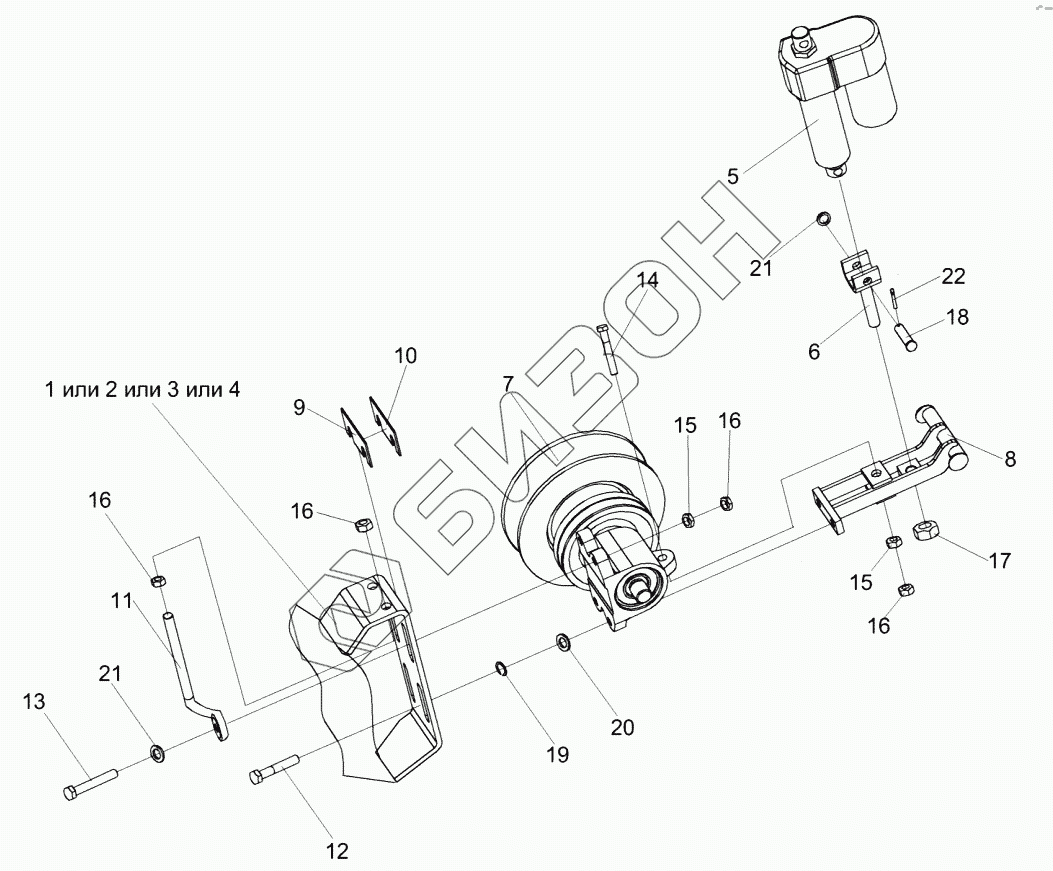

Графический каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7. Установка электромеханизма КЗР 0700390-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
16
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗК2501000А | Рама |
Загрузка ...
|
|
| 2 | КЗК2501000А-01 | Рама |
Загрузка ...
|
|
| 3 | КЗК2501000А-02 | Рама |
Загрузка ...
|
|
| 4 | КЗК2501000А-03 | Рама |
Загрузка ...
|
|
| 5 | КЗР0700390-01 | Электромеханизм |
Загрузка ...
|
|
| 6 | КЗР1504070 | Винт |
Загрузка ...
|
|
| 7 | КЗР1514200 | Вариатор |
Загрузка ...
|
|
| 8 | КЗР1514270А-01 | Кронштейн |
Загрузка ...
|
|
| 9 | КЗР1500404-03 | Прокладка регулировочная |
Загрузка ...
|
|
| 10 | КЗР1500404-04 | Прокладка регулировочная |
Загрузка ...
|
|
| 11 | КЗК1770601 | Винт |
Загрузка ...
|
|
| 12 | БолтМ12-6ех50-7796 | Болт М12-6ех50-7796 |
Загрузка ...
|
|
| 13 | БолтМ12-6ех55-7796 | Болт М12-6ех55-7796 |
Загрузка ...
|
|
| 14 | БолтМ12-6ех80-7796 | Болт М12-6ех80-7796 |
Загрузка ...
|
|
| 15 | ГайкаМ12-6G-2526 | Гайка М12-6G-2526 |
Загрузка ...
|
|
| 16 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 17 | ГайкаМ16х1,5-6G-5915 | Гайка М16х1,5-6G-5915 |
Загрузка ...
|
|
| 18 | 6-12b12х60-9650 | Ось 6-12 b12х60-9650 |
Загрузка ...
|
|
| 19 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаА12.01-6958 | Шайба А12.01-6958 |
Загрузка ...
|
|
| 21 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 22 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
