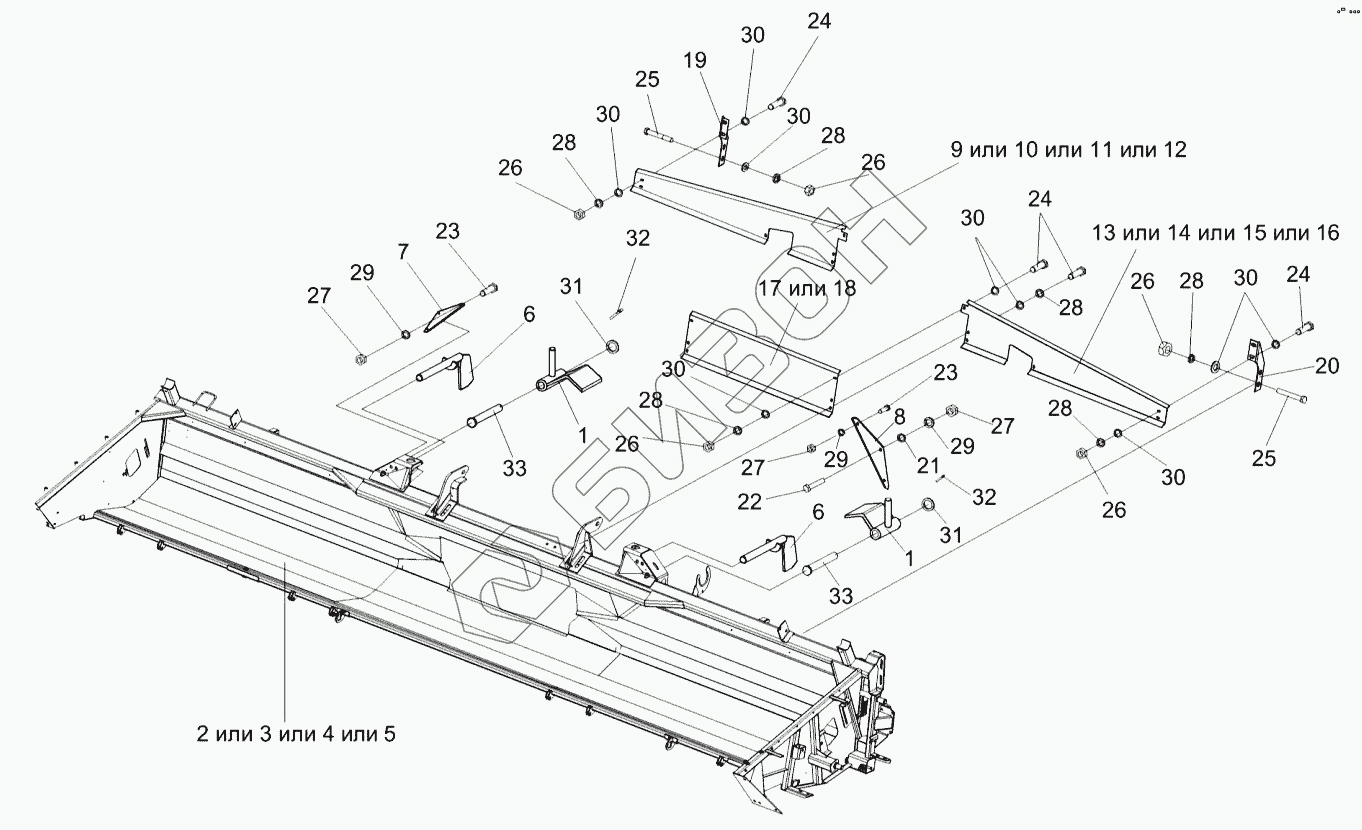

Графический каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7. Установка надставок
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24
25
25
26
26
26
26
26
27
27
27
28
28
28
28
28
28
29
29
29
30
30
30
30
30
30
30
31
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗК1500020 | Упор |
Загрузка ...
|
|
| 2 | КЗК2501000А | Рама |
Загрузка ...
|
|
| 3 | КЗК2501000А-01 | Рама |
Загрузка ...
|
|
| 4 | КЗК2501000А-02 | Рама |
Загрузка ...
|
|
| 5 | КЗК2501000А-03 | Рама |
Загрузка ...
|
|
| 6 | КЗР1560050-01 | Палец |
Загрузка ...
|
|
| 7 | КЗК1500401 | Накладка |
Загрузка ...
|
|
| 8 | КЗК1500401-01 | Накладка |
Загрузка ...
|
|
| 9 | КЗК-7-1500404 | Надставка |
Загрузка ...
|
|
| 10 | КЗК-10-1500404А | Надставка |
Загрузка ...
|
|
| 11 | КЗК-10-1500404А-02 | Надставка |
Загрузка ...
|
|
| 12 | КЗК-10-1500404А-04 | Надставка |
Загрузка ...
|
|
| 13 | КЗК-7-1500404-01 | Надставка |
Загрузка ...
|
|
| 14 | КЗК-10-1500404А-01 | Надставка |
Загрузка ...
|
|
| 15 | КЗК-10-1500404А-03 | Надставка |
Загрузка ...
|
|
| 16 | КЗК-10-1500404А-05 | Надставка |
Загрузка ...
|
|
| 17 | КЗК-10-1500405 | Надставка |
Загрузка ...
|
|
| 18 | КЗК-10-1500405-01 | Надставка |
Загрузка ...
|
|
| 19 | КЗК-10-1500406 | Кронштейн |
Загрузка ...
|
|
| 20 | КЗК-10-1500406-01 | Кронштейн |
Загрузка ...
|
|
| 21 | КИС0144401 | Шайба |
Загрузка ...
|
|
| 22 | БолтМ10-6gх30-7786 | Болт М10-6gх30-7786 |
Загрузка ...
|
|
| 23 | БолтМ10-6gх50-7786 | Болт М10-6gх50-7786 |
Загрузка ...
|
|
| 24 | БолтМ8-6gх16-7796 | Болт М8-6gх16-7796 |
Загрузка ...
|
|
| 25 | БолтМ8-6gх65-7796 | Болт М8-6gх65-7796 |
Загрузка ...
|
|
| 26 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 27 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 28 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 30 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 31 | ШайбаC.20.01-11371 | Шайба C.20.01-11371 |
Загрузка ...
|
|
| 32 | Шплинт5х36-397 | Шплинт 5х36-397 |
Загрузка ...
|
|
| 33 | 6-20b12х140-9650 | Ось 6-20 b12х140-9650 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
