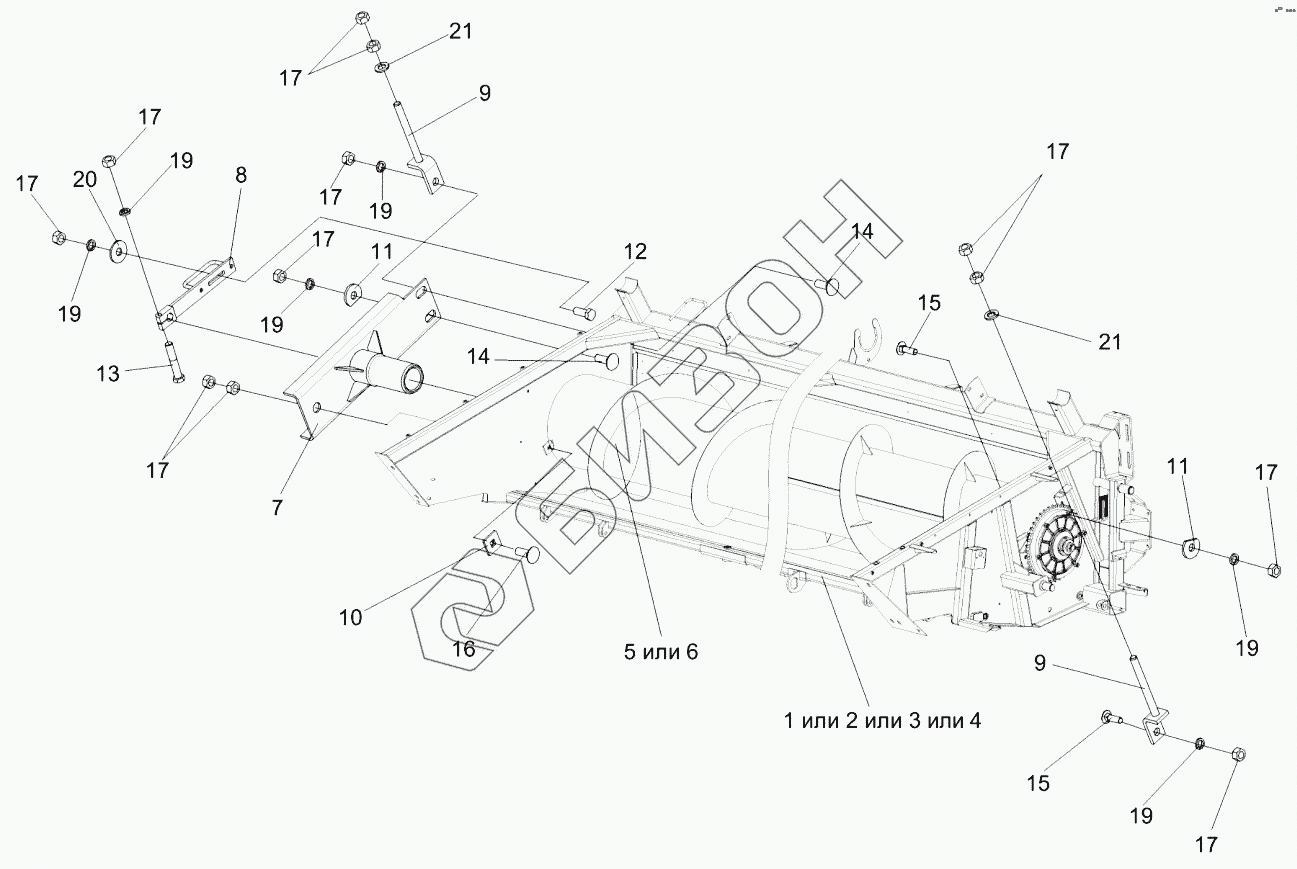

Графический каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7. Установка тяги КЗР 1521000
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
14
15
15
16
17
17
17
17
17
17
17
17
17
19
19
19
19
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗК2501000А | Рама |
Загрузка ...
|
|
| 2 | КЗК2501000А-01 | Рама |
Загрузка ...
|
|
| 3 | КЗК2501000А-02 | Рама |
Загрузка ...
|
|
| 4 | КЗК2501000А-03 | Рама |
Загрузка ...
|
|
| 5 | КЗК-12-1502000 | Шнек |
Загрузка ...
|
|
| 6 | КЗК-12-1502000-01 | Шнек |
Загрузка ...
|
|
| 7 | КЗР1502050 | Опора |
Загрузка ...
|
|
| 8 | КЗР1502130 | Рычаг |
Загрузка ...
|
|
| 9 | КЗР1521000 | Тяга |
Загрузка ...
|
|
| 10 | КЗК-12-1500403 | Пластина |
Загрузка ...
|
|
| 11 | МКС0200405-01 | Шайба |
Загрузка ...
|
|
| 12 | БолтМ12-6gх30-7796 | Болт М12-6gх30-7796 |
Загрузка ...
|
|
| 13 | БолтМ12-6gх65-7796 | Болт М12-6gх65-7796 |
Загрузка ...
|
|
| 14 | БолтМ12-6gх35-7802 | Болт М12-6gх35-7802 |
Загрузка ...
|
|
| 15 | БолтМ12-6gх40-7802 | Болт М12-6gх40-7802 |
Загрузка ...
|
|
| 16 | БолтМ16-6gх50-7802 | Болт М16-6gх50-7802 |
Загрузка ...
|
|
| 17 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 18 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 19 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаA12.01-6958 | Шайба A 12.01-6958 |
Загрузка ...
|
|
| 21 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
