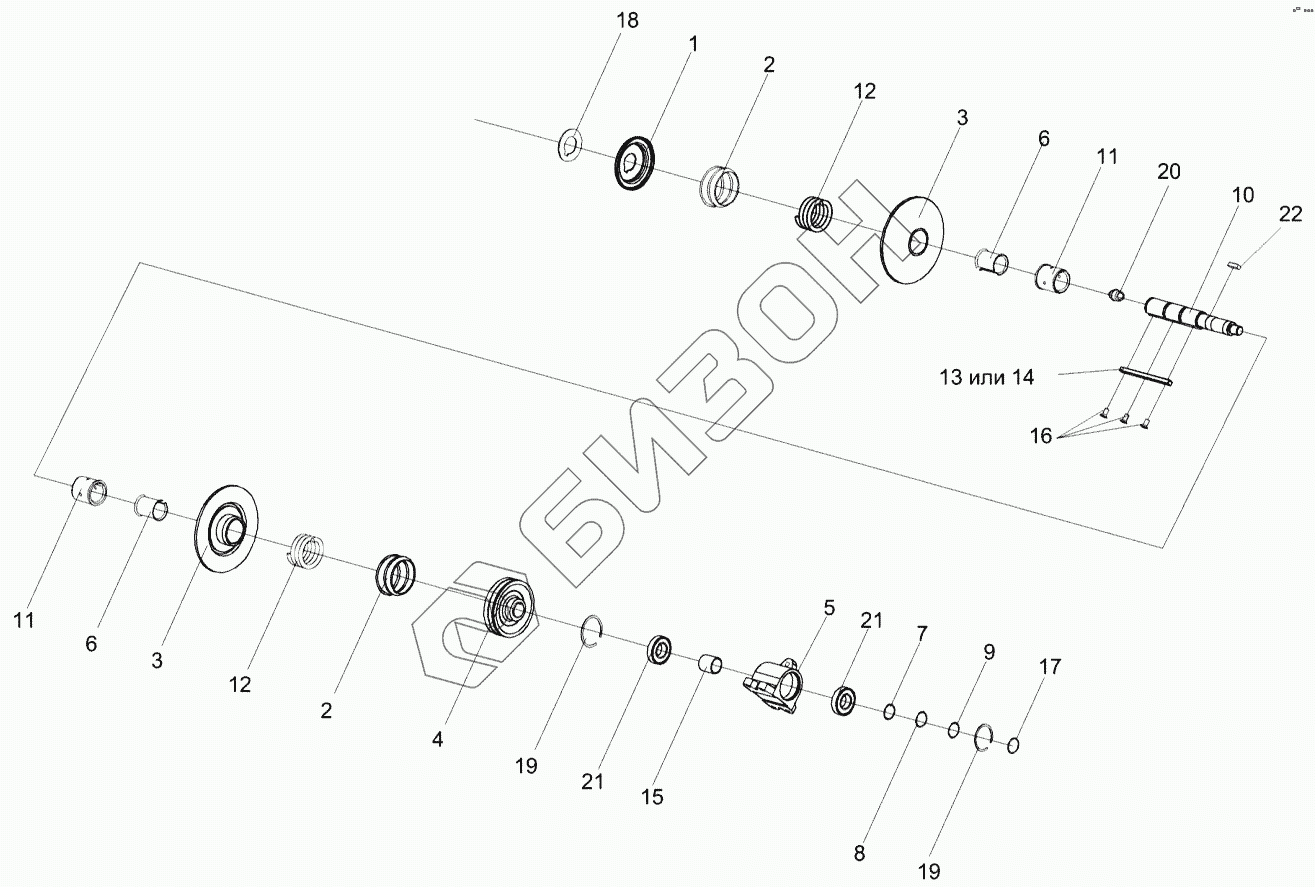

Графический каталог запасных частей к технике: Гомсельмаш ЖЗС-6, 7. Вариатор КЗР 1514200
КЗР1514200
1
2
2
3
3
3
4
5
6
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР1514200 | КЗР1514200 | Вариатор |
Загрузка ...
|
|
| КЗР1514250 | КЗР1514250 | Втулка |
Загрузка ...
|
|
| 1 | КЗР1514230 | Упор |
Загрузка ...
|
|
| 2 | КЗР1504002 | Кожух |
Загрузка ...
|
|
| 3 | КЗР1514240 | Диск |
Загрузка ...
|
|
| 3 | КЗР1514203 | Диск |
Загрузка ...
|
|
| 4 | КЗР1514204 | Шкив |
Загрузка ...
|
|
| 5 | КЗР1514205-01 | Корпус |
Загрузка ...
|
|
| 6 | КЗР1514407 | Втулка |
Загрузка ...
|
|
| 7 | КЗР1514505 | Прокладка |
Загрузка ...
|
|
| 8 | КЗР1514505-01 | Прокладка |
Загрузка ...
|
|
| 9 | КЗР1514505-02 | Прокладка |
Загрузка ...
|
|
| 10 | КЗР1514210 | Вал |
Загрузка ...
|
|
| 10 | КЗР1514619 | Вал |
Загрузка ...
|
|
| 11 | КЗР1514612 | Втулка |
Загрузка ...
|
|
| 12 | КЗР1514622 | Пружина |
Загрузка ...
|
|
| 13 | КЗР1514628 | Шпонка |
Загрузка ...
|
|
| 14 | КЗР1514628-01 | Шпонка |
Загрузка ...
|
|
| 15 | КЗР1514808 | Втулка |
Загрузка ...
|
|
| 16 | ВинтВ2М6-6ех12-17475 | Винт В2М6-6ех12-17475 |
Загрузка ...
|
|
| 17 | В35-13942 | Кольцо В35-13942 |
Загрузка ...
|
|
| 18 | В45-13942 | Кольцо |
Загрузка ...
|
|
| 19 | В72-13943 | Кольцо В72-13943 |
Загрузка ...
|
|
| 20 | 1.2-19853 | Масленка |
Загрузка ...
|
|
| 21 | 180207-8882 | Подшипник |
Загрузка ...
|
|
| 22 | Шпонка2-10х8х28-23360 | Шпонка 2-10х8х28-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
