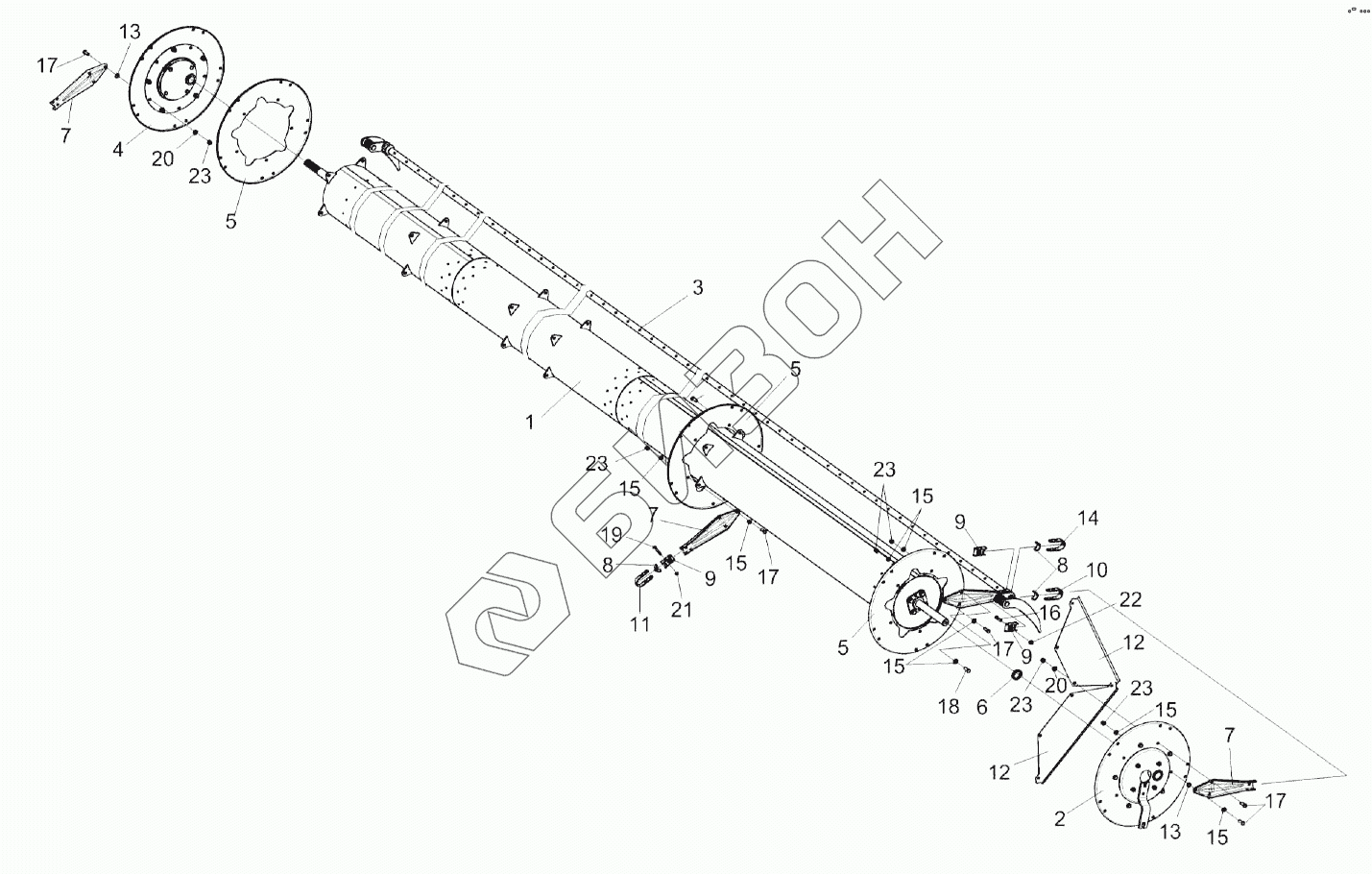

Графический каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1. Мотовило КЗК-9-1-2503100А
1
2
3
4
5
5
5
6
7
7
7
8
8
9
9
9
10
11
12
12
13
13
14
15
15
15
15
15
15
16
17
17
17
17
18
19
20
20
21
22
23
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-9-1-2503100А | КЗК-9-1-2503100А | Мотовило |
Загрузка ...
|
|
| 1 | КЗК-9-1-1573030 | Вал мотовила |
Загрузка ...
|
|
| 2 | КЗК-9-1573170А | Эксцентрик |
Загрузка ...
|
|
| 3 | КЗК-9-1-2503110 | Граблина |
Загрузка ...
|
|
| 4 | КЗК-12-1573170 | Эксцентрик |
Загрузка ...
|
|
| 5 | КЗК-9-1573411 | Диск |
Загрузка ...
|
|
| 6 | КЗ-1-1573814 | Втулка |
Загрузка ...
|
|
| 7 | КЗР0303412 | Луч |
Загрузка ...
|
|
| 8 | КЗК-1420-1573007 | Полуподшипник |
Загрузка ...
|
|
| 9 | КЗК-1420-1573008 | Полуподшипник |
Загрузка ...
|
|
| 10 | КЗР1573406 | Скоба |
Загрузка ...
|
|
| 11 | КЗР1573416 | Скоба |
Загрузка ...
|
|
| 12 | КЗР1573447 | Сектор |
Загрузка ...
|
|
| 13 | КЗР1573448 | Шайба |
Загрузка ...
|
|
| 14 | КС-200-1203408 | Скоба |
Загрузка ...
|
|
| 15 | УЭС0100607 | Шайба |
Загрузка ...
|
|
| 16 | БолтМ10-6eх40-7796 | Болт М10-6eх40-7796 |
Загрузка ...
|
|
| 17 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 18 | БолтМ12-6eх35-7796 | Болт М12-6eх35-7796 |
Загрузка ...
|
|
| 19 | БолтМ8-6eх65-7802 | Болт М8-6eх65-7802 |
Загрузка ...
|
|
| 20 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 21 | ГайкаМ8-8DIN6923 | Гайка |
Загрузка ...
|
|
| 22 | ГайкаМ10-8DIN6923 | Гайка М10-8 DIN 6923 |
Загрузка ...
|
|
| 23 | ГайкаМ12-8DIN980 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
