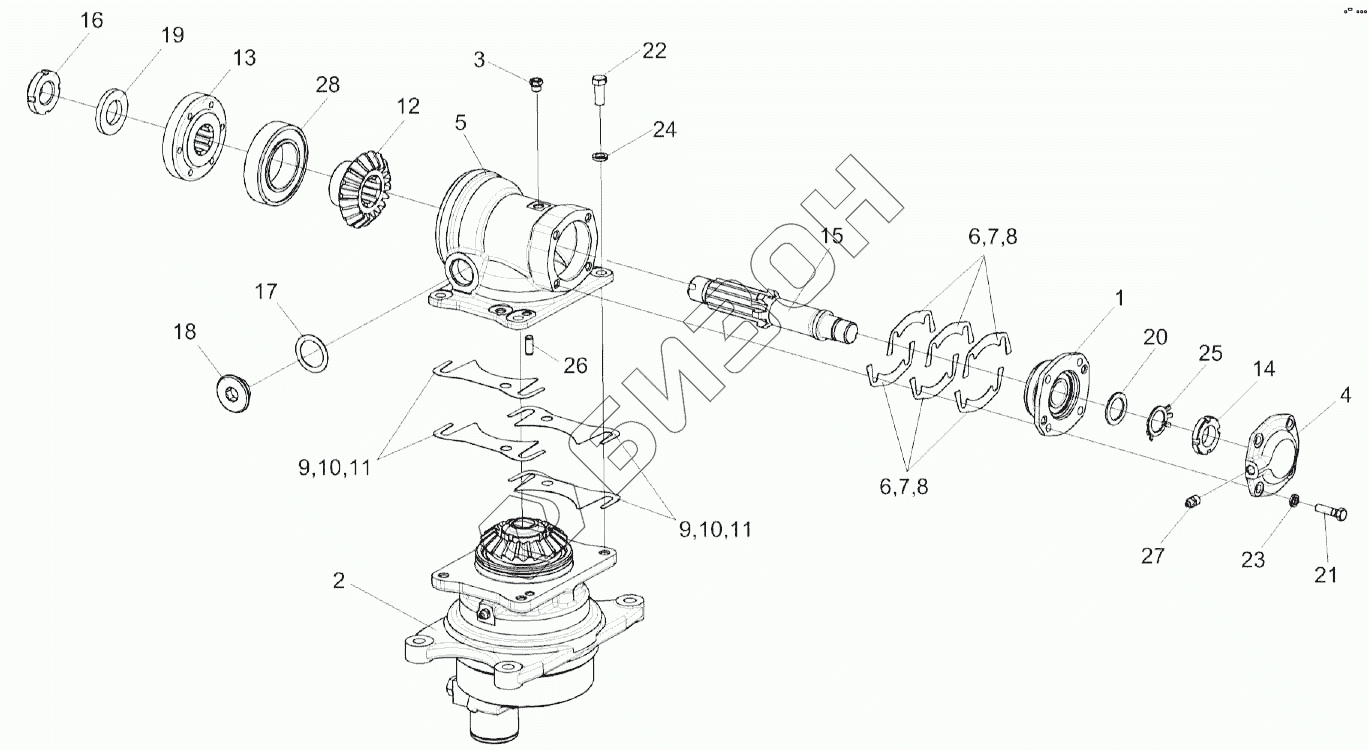

Графический каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1. Редуктор КЗР 1517200
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР1517200 | КЗР1517200 | Редуктор |
Загрузка ...
|
|
| 1 | КЗР1517010 | Стакан |
Загрузка ...
|
|
| 2 | КЗР1517220 | Стакан |
Загрузка ...
|
|
| 3 | КУЖ0108010 | Клапан предохранительный |
Загрузка ...
|
|
| 4 | КЗР1517105 | Крышка |
Загрузка ...
|
|
| 5 | КЗР1517201 | Корпус |
Загрузка ...
|
|
| 6 | КЗР1517503 | Прокладка |
Загрузка ...
|
|
| 7 | КЗР1517503-01 | Прокладка |
Загрузка ...
|
|
| 8 | КЗР1517503-02 | Прокладка |
Загрузка ...
|
|
| 9 | КЗР1517504 | Прокладка |
Загрузка ...
|
|
| 10 | КЗР1517504-01 | Прокладка |
Загрузка ...
|
|
| 11 | КЗР1517504-02 | Прокладка |
Загрузка ...
|
|
| 12 | КЗР1517602 | Шестерня |
Загрузка ...
|
|
| 13 | КЗР1517603 | Ступица |
Загрузка ...
|
|
| 14 | КЗР1517614 | Гайка |
Загрузка ...
|
|
| 15 | КЗР1517615-01 | Вал |
Загрузка ...
|
|
| 16 | КВС-2-0135625 | Гайка |
Загрузка ...
|
|
| 17 | КЗР0210001А | Прокладка |
Загрузка ...
|
|
| 18 | КЗР0210603А | Пробка |
Загрузка ...
|
|
| 19 | ПКК0100816 | Шайба |
Загрузка ...
|
|
| 20 | ПКК0135417А | Шайба |
Загрузка ...
|
|
| 21 | БолтМ8-6eх30-7796 | Болт М8-6eх30-7796 |
Загрузка ...
|
|
| 22 | БолтМ10-6eХ25-7796 | Болт М10-6eХ25-7796 |
Загрузка ...
|
|
| 23 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 25 | ШайбаН24.01-11872 | Шайба |
Загрузка ...
|
|
| 26 | Штифт8х20-3128 | Штифт |
Загрузка ...
|
|
| 27 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 28 | 6210-2RS1 | Подшипник 6210-2RS1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
