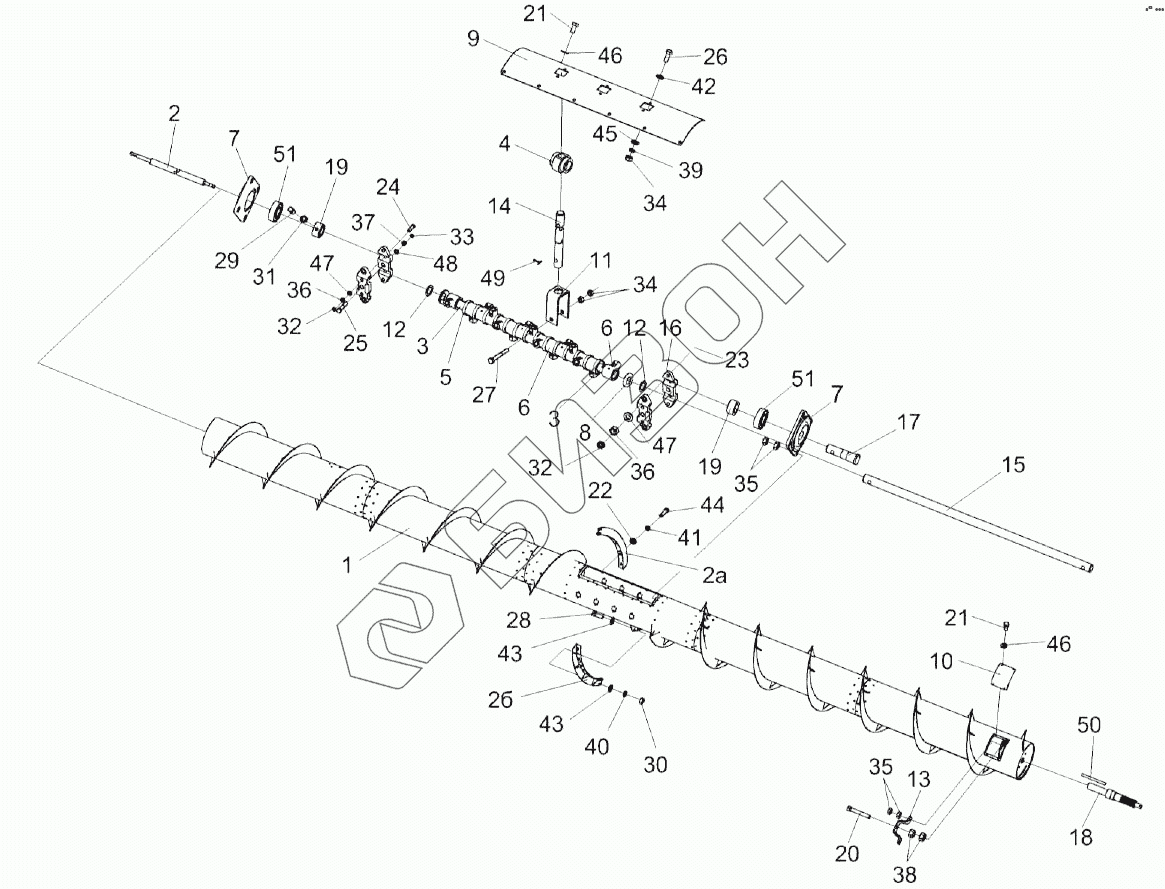

Графический каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1. Шнек КЗК-9-1502000А
1
2
2а
2б
3
3
4
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
34
35
35
36
36
37
38
39
40
41
42
43
43
44
45
46
46
47
47
48
49
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-9-1502000А | КЗК-9-1502000А | Шнек |
Загрузка ...
|
|
| 1 | КЗК-9-1502010В | Шнек |
Загрузка ...
|
|
| 2 | КЗК-9-1502040 | Ось |
Загрузка ...
|
|
| 2а | КЗК-12-1502020А | Виток |
Загрузка ...
|
|
| 2б | КЗК-12-1502030А | Виток |
Загрузка ...
|
|
| 3 | КЗР1502002 | Втулка |
Загрузка ...
|
|
| 4 | КЗР-1420-1502003 | Глазок |
Загрузка ...
|
|
| 5 | КЗР1502004 | Втулка |
Загрузка ...
|
|
| 6 | КЗР1502101 | Втулка |
Загрузка ...
|
|
| 7 | КЗР1502105 | Корпус |
Загрузка ...
|
|
| 8 | КЗР1502401 | Крышка |
Загрузка ...
|
|
| 9 | КЗК-1420-1502406 | Крышка |
Загрузка ...
|
|
| 10 | КЗР1502415 | Крышка |
Загрузка ...
|
|
| 11 | КЗР1502427 | Кронштейн |
Загрузка ...
|
|
| 12 | КЗР1502502 | Шайба |
Загрузка ...
|
|
| 13 | КЗР1502503 | Упор |
Загрузка ...
|
|
| 14 | КЗР-1420-1502601 | Палец |
Загрузка ...
|
|
| 15 | КЗР1502602 | Ось |
Загрузка ...
|
|
| 16 | КЗР1502603 | Подвеска |
Загрузка ...
|
|
| 17 | КЗР1502605 | Ось |
Загрузка ...
|
|
| 18 | КЗК-12-1502607 | Вал |
Загрузка ...
|
|
| 19 | КЗР1502807-01 | Втулка |
Загрузка ...
|
|
| 20 | КИС0600609 | Болт |
Загрузка ...
|
|
| 21 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 22 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 23 | БолтМ12-6eх50-7796 | Болт М12-6eх50-7796 |
Загрузка ...
|
|
| 24 | БолтМ12-6eх75-7796 | Болт М12-6eх75-7796 |
Загрузка ...
|
|
| 25 | БолтМ16-6eх80-7796 | Болт М16-6eх80-7796 |
Загрузка ...
|
|
| 26 | БолтМ6-6ех20-7798 | Болт М6-6ех20-7798 |
Загрузка ...
|
|
| 27 | БолтМ6-6eх45-7798 | Болт М6-6eх45-7798 |
Загрузка ...
|
|
| 28 | БолтМ8-6eх20-7802 | Болт М8-6eх20-7802 |
Загрузка ...
|
|
| 29 | ВинтB.М10-6eх20-1485 | Винт B.М10-6eх20-1485 |
Загрузка ...
|
|
| 30 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 31 | ГайкаМ10-6G-2526 | Гайка М10-6G-2526 |
Загрузка ...
|
|
| 32 | ГайкаМ12-6G-2526 | Гайка М12-6G-2526 |
Загрузка ...
|
|
| 33 | ГайкаМ16-6G-2526 | Гайка М16-6G-2526 |
Загрузка ...
|
|
| 34 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 35 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 36 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 37 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 38 | ГайкаМ14-6G-5915 | Гайка М14-6G-5915 |
Загрузка ...
|
|
| 39 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 40 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 41 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 42 | ШайбаС6.01-6958 | Шайба С6.01-6958 |
Загрузка ...
|
|
| 43 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 44 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 45 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 46 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 47 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 48 | ШайбаC.16.01-11371 | Шайба C.16.01-11371 |
Загрузка ...
|
|
| 49 | Шплинт3,2х25-397 | Шплинт 3,2х25-397 |
Загрузка ...
|
|
| 50 | Шпонка12х8х110-23360 | Шпонка 12х8х110-23360 |
Загрузка ...
|
|
| 51 | 580306С17 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
