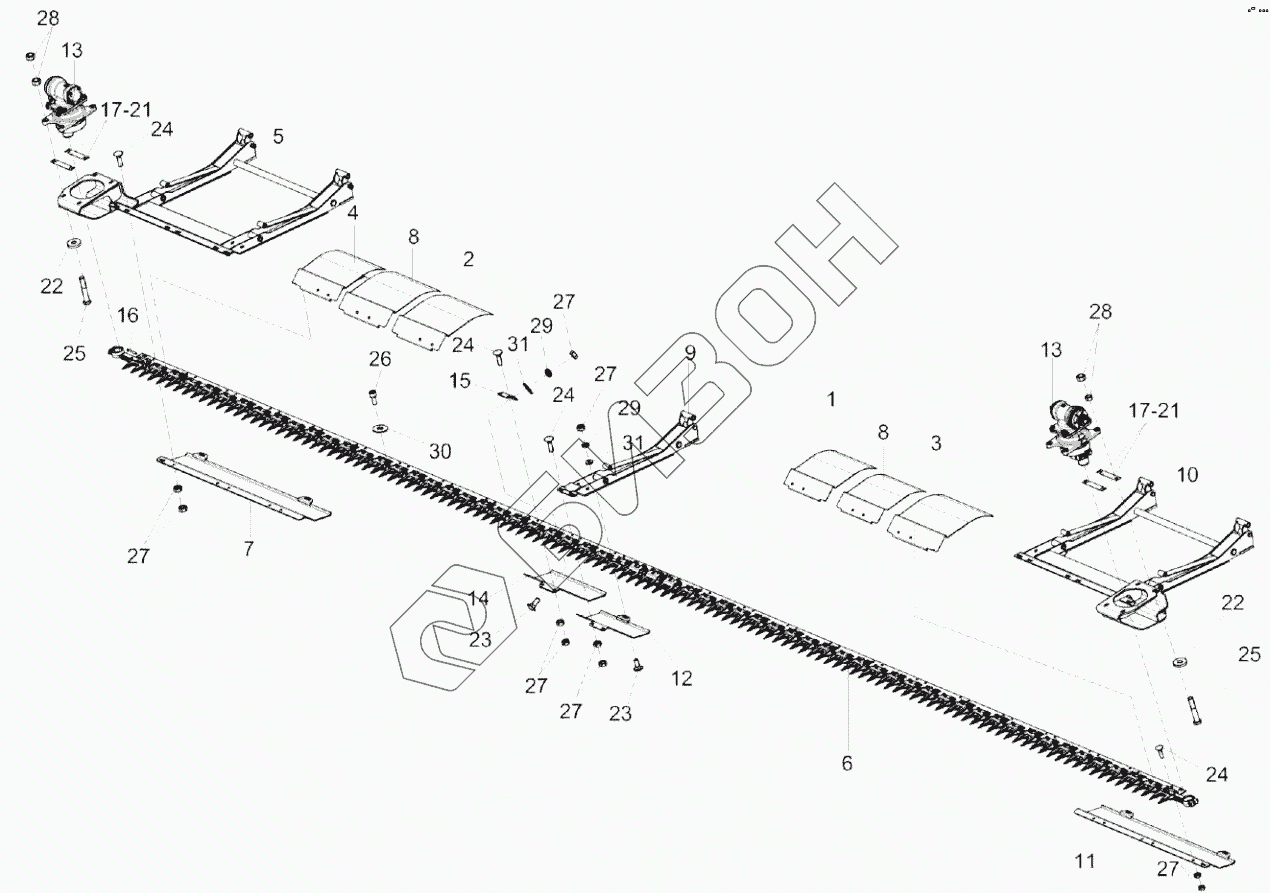

Графический каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2. Аппарат режущий КЗК-1492-2507300
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
24
25
25
26
27
27
27
27
27
27
28
28
29
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-1492-2507300 | КЗК-1492-2507300 | Аппарат режущий |
Загрузка ...
|
|
| 1 | КЗК-1492-2507410 | Щиток |
Загрузка ...
|
|
| 2 | КЗК-1492-2507410-01 | Щиток |
Загрузка ...
|
|
| 3 | КЗК-1492-2507420 | Щиток |
Загрузка ...
|
|
| 4 | КЗК-1492-2507420-01 | Щиток |
Загрузка ...
|
|
| 5 | КЗК-9-1-2504000 | Рычаг |
Загрузка ...
|
|
| 6 | КЗК-9-1-2507050 | Аппарат режущий |
Загрузка ...
|
|
| 7 | КЗК-9-1-2507210 | Полоз |
Загрузка ...
|
|
| 8 | КЗК-9-1-2507410 | Щиток |
Загрузка ...
|
|
| 9 | КЗК2503000Б | Рычаг |
Загрузка ...
|
|
| 10 | КЗК2504000В | Рычаг |
Загрузка ...
|
|
| 11 | КЗК2505000Б | Полоз |
Загрузка ...
|
|
| 12 | КЗК2505040А | Полоз |
Загрузка ...
|
|
| 13 | КЗР1517200 | Редуктор |
Загрузка ...
|
|
| 14 | КЗК-9-1-2500401 | Подошва |
Загрузка ...
|
|
| 15 | КЗК2500416 | Накладка |
Загрузка ...
|
|
| 16 | КЗК2507602 | Ось |
Загрузка ...
|
|
| 17 | КЗР1500404 | Прокладка регулировочная |
Загрузка ...
|
|
| 18 | КЗР1500404-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 19 | КЗР1500404-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 20 | КЗР1500404-03 | Прокладка регулировочная |
Загрузка ...
|
|
| 21 | КЗР1500404-04 | Прокладка регулировочная |
Загрузка ...
|
|
| 22 | КИС0200409А | Шайба |
Загрузка ...
|
|
| 23 | БолтМ10-6eх25-7802 | Болт М10-6eх25-7802 |
Загрузка ...
|
|
| 24 | БолтМ10-6eх35-7802 | Болт М10-6eх35-7802 |
Загрузка ...
|
|
| 25 | БолтМ12-6eх70-7796 | Болт М12-6eх70-7796 |
Загрузка ...
|
|
| 26 | ВинтМ8-6eх20-11738 | Винт М8-6eх20-11738 |
Загрузка ...
|
|
| 27 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 28 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 29 | Шайба10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 30 | Шайба8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 31 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
