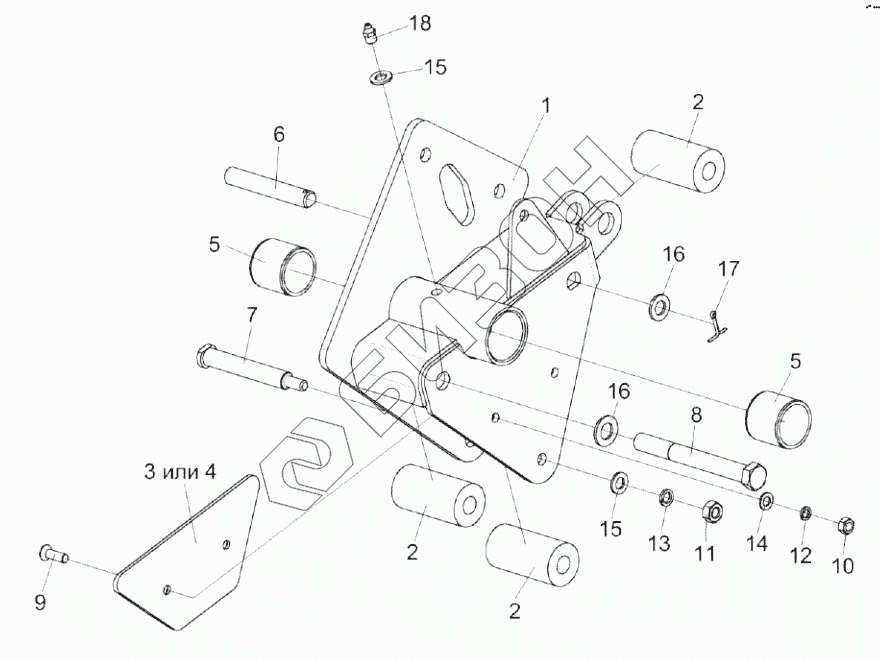

Графический каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2. Направляющая КЗК-1492-1503540
1
2
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-1492-1503550 | КЗК-1492-1503550 | Направляющая |
Загрузка ...
|
|
| КЗК-1492-1503540 | КЗК-1492-1503540 | Направляющая |
Загрузка ...
|
|
| 1 | КЗК-1492-1503560 | Направляющая |
Загрузка ...
|
|
| 2 | КЗК-1420-1573001 | Ролик |
Загрузка ...
|
|
| 3 | КЗК-1420-1573002 | Пластина |
Загрузка ...
|
|
| 4 | КЗК-1420-1573003 | Пластина |
Загрузка ...
|
|
| 5 | КЗК-1420-1573004 | Втулка |
Загрузка ...
|
|
| 6 | КЗК-1420-1573603 | Ось |
Загрузка ...
|
|
| 7 | КЗК-1420-1573604-01 | Ось |
Загрузка ...
|
|
| 8 | БолтМ16-6eх130-7796 | Болт М16-6eх130-7796 |
Загрузка ...
|
|
| 9 | ВинтB2.М8-6eх25-17475 | Винт B2.М8-6eх25-17475 |
Загрузка ...
|
|
| 10 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 11 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 12 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 13 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 14 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 15 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 16 | ШайбаC.16.01-11371 | Шайба C.16.01-11371 |
Загрузка ...
|
|
| 17 | Шплинт3,2х25-397 | Шплинт 3,2х25-397 |
Загрузка ...
|
|
| 18 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
