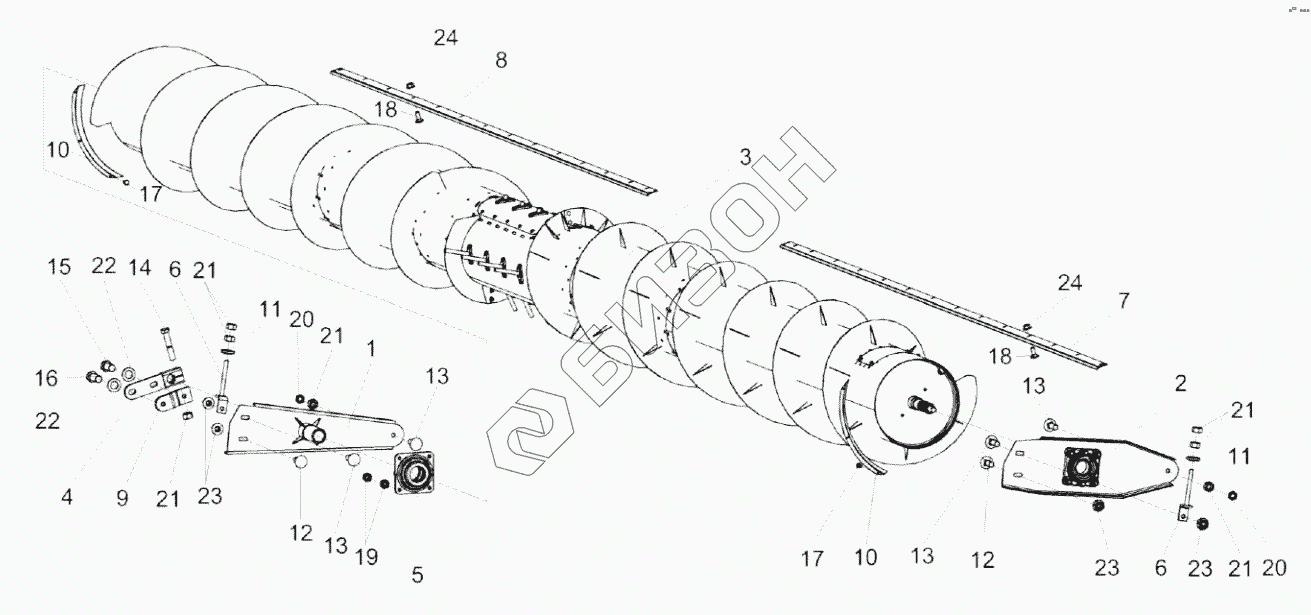

Графический каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2. Установка шнека КЗК-1492-2502000
1
2
3
4
5
6
6
7
8
9
10
10
11
11
12
12
13
13
13
13
14
15
16
17
17
18
18
19
20
20
21
21
21
21
21
22
22
23
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-1492-2502000 | КЗК-1492-2502000 | Установка шнека |
Загрузка ...
|
|
| 1 | КЗК-1475-2502060 | Опора |
Загрузка ...
|
|
| 2 | КЗК-1475-2502110 | Опора |
Загрузка ...
|
|
| 3 | КЗК-1492-2502100 | Шнек |
Загрузка ...
|
|
| 4 | КЗК-9-1-1502130А | Рычаг |
Загрузка ...
|
|
| 5 | КЗР1502160 | Корпус |
Загрузка ...
|
|
| 6 | КЗР1521000 | Тяга |
Загрузка ...
|
|
| 7 | КЗК-1492-2502501 | Чистик |
Загрузка ...
|
|
| 8 | КЗК-1492-2502501-01 | Чистик |
Загрузка ...
|
|
| 9 | КЗК-9-1-1502407 | Кронштейн |
Загрузка ...
|
|
| 10 | КЗК2500412 | Кожух |
Загрузка ...
|
|
| 11 | КПР6100605 | Шайба сферическая |
Загрузка ...
|
|
| 12 | БолтМ12-6eх30-7802 | Болт М12-6eх30-7802 |
Загрузка ...
|
|
| 13 | БолтМ12-6eх35-7802 | Болт М12-6eх35-7802 |
Загрузка ...
|
|
| 14 | БолтМ12-6eх65-7796 | Болт М12-6eх65-7796 |
Загрузка ...
|
|
| 15 | БолтМ16-6eх30-7796 | Болт М16-6eх30-7796 |
Загрузка ...
|
|
| 16 | БолтМ16-6eх35-7796 | Болт М16-6eх35-7796 |
Загрузка ...
|
|
| 17 | БолтМ6-6eх12-7798 | Болт М6-6eх12-7798 |
Загрузка ...
|
|
| 18 | БолтМ8-6eх20-7802 | Болт М8-6eх20-7802 |
Загрузка ...
|
|
| 19 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 20 | ГайкаМ12-6G-2526 | Гайка М12-6G-2526 |
Загрузка ...
|
|
| 21 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 22 | ШайбаC16.01-11371 | Шайба |
Загрузка ...
|
|
| 23 | ГайкаM12-8-A-A3G | Гайка |
Загрузка ...
|
|
| 24 | ГайкаM8-8-A-A3G | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
