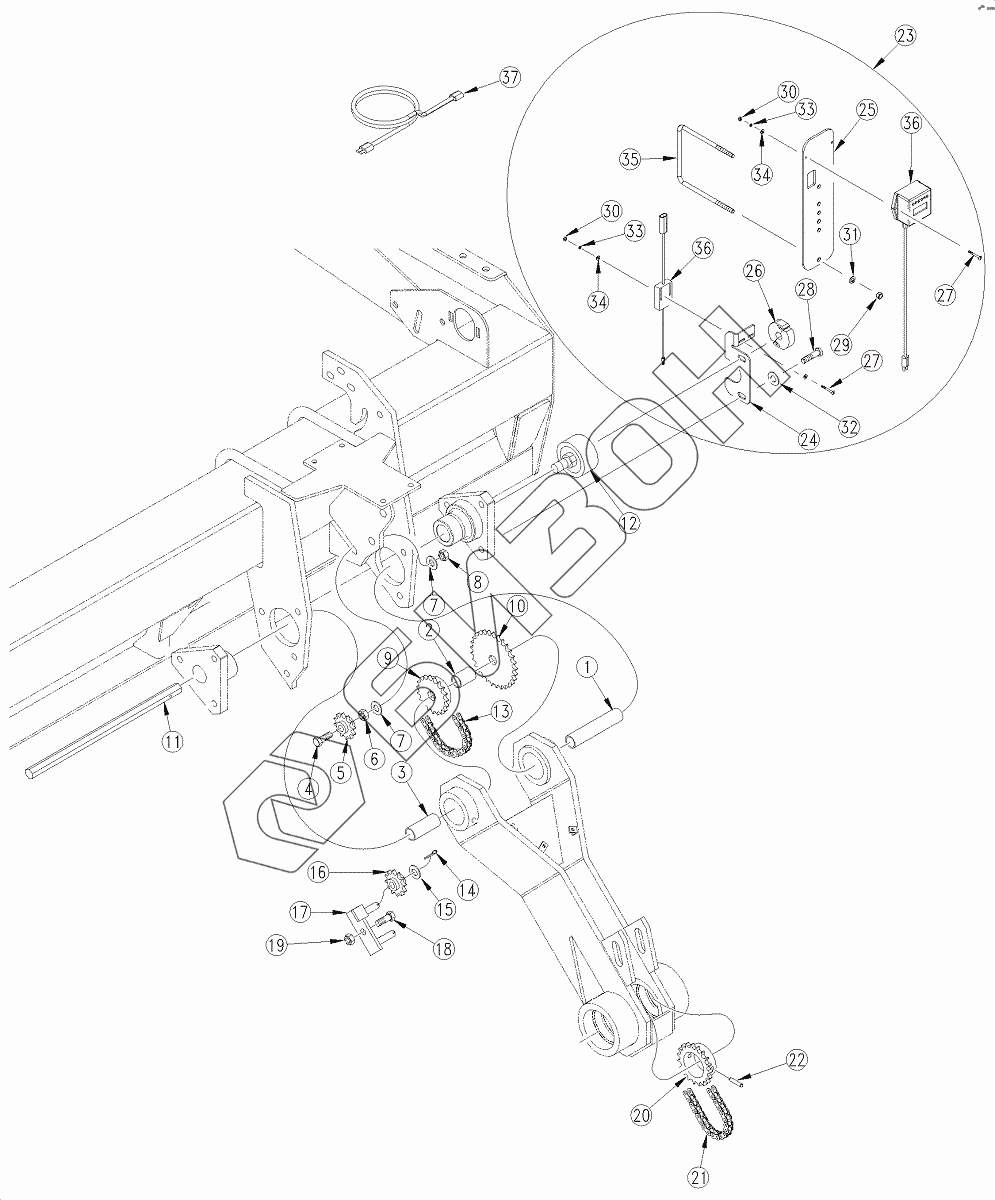

Графический каталог запасных частей к технике: Great Plains 1200, 1500, 2000. Gauge Wheel Drive
1
2
3
4
5
6
7
7
8
9
10
10
11
12
12
12
13
13
14
15
16
17
18
19
20
20
20
20
21
21
21
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
33
34
34
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 120-199D | SPACER TUBE 5 1/32 |
Загрузка ...
|
|
| 2 | 120-200D | SPACER TUBE 1 21/32 |
Загрузка ...
|
|
| 3 | 120-201D | SPACER TUBE 2 47/64 |
Загрузка ...
|
|
| 4 | 802-044C | HHCS 1/2-13X4 GR5 |
Загрузка ...
|
|
| 5 | 817-025C | NO |
Загрузка ...
|
|
| 6 | 803-036C | NUT HEX JAM |
Загрузка ...
|
|
| 7 | 804-017C | WASHER FLAT |
Загрузка ...
|
|
| 8 | 803-178C | NUT NYLOCK JAM NUT 1/2-13 |
Загрузка ...
|
|
| 9 | 808-142C | SPKT 40B19 X 3/4 HEX BORE |
Загрузка ...
|
|
| 10 | 808-142C | SPKT 40B19 X 3/4 HEX BORE |
Загрузка ...
|
|
| 10 | 808-139C | SPKT 40B29 X 3/4 HEX BORE |
Загрузка ...
|
|
| 11 | 120-204D | GAUGE WHEEL JACK SHAFT 3/4 HEX |
Загрузка ...
|
|
| 12 | 890-001C | ACRE METER 12' |
Загрузка ...
|
|
| 12 | 890-295C | ACREMETER 20' 11L X 15 |
Загрузка ...
|
|
| 12 | 890-003C | ACRE METER 15' |
Загрузка ...
|
|
| 13 | 136-089D | CHAIN RL #40 81 PITCHES |
Загрузка ...
|
|
| 13 | 809-110C | REP BY 136-089D |
Загрузка ...
|
|
| 14 | 805-067C | PIN COTTER |
Загрузка ...
|
|
| 15 | 804-016C | WASHER FLAT |
Загрузка ...
|
|
| 16 | 817-025C | NO |
Загрузка ...
|
|
| 17 | 120-212H | TWO PIN IDLER WELDMENT |
Загрузка ...
|
|
| 18 | 802-258C | HHCS 1/2-13X1 GR5 |
Загрузка ...
|
|
| 19 | 803-019C | NUT LOCK |
Загрузка ...
|
|
| 20 | 808-097C | SPKT |
Загрузка ...
|
|
| 20 | 120-239D | REPLACED BY 808-140C |
Загрузка ...
|
|
| 20 | 120-238D | REPLACED BY 808-097C |
Загрузка ...
|
|
| 20 | 808-140C | SPKT 40B28 X2 BORE W/5/16 HOLE |
Загрузка ...
|
|
| 21 | 136-058D | CHAIN RL #40 102 PITCHES |
Загрузка ...
|
|
| 21 | 809-062C | REPD BY 136-058D |
Загрузка ...
|
|
| 21 | 136-106D | CHAIN RL #40 111 PITCHES |
Загрузка ...
|
|
| 21 | 809-135C | REP BY 136-106D |
Загрузка ...
|
|
| 22 | 805-125C | PIN ROLL 5/16 X 2 1/2 PLT |
Загрузка ...
|
|
| 23 | 118-260A | 3PT LOUP ACREMETER |
Загрузка ...
|
|
| 24 | 118-071D | 3PT ACREMETER SWITCH MOUNT |
Загрузка ...
|
|
| 25 | 168-492D | ACREMETER MOUNT |
Загрузка ...
|
|
| 26 | 540005-1 | 3/4 HEX SNAP-ON ACTUATOR |
Загрузка ...
|
|
| 27 | 801-064C | SHCS 1/4-20 X 2 1/4 |
Загрузка ...
|
|
| 28 | 802-128C | HHCS 1/2-13X2 GR5 |
Загрузка ...
|
|
| 29 | 803-014C | NUT HEX |
Загрузка ...
|
|
| 30 | 803-064C | NUT HEX |
Загрузка ...
|
|
| 31 | 804-013C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 32 | 804-036C | WASHER FLAT |
Загрузка ...
|
|
| 33 | 804-043C | WASHER LOCK |
Загрузка ...
|
|
| 34 | 804-088C | WASHER FLAT |
Загрузка ...
|
|
| 35 | 806-051C | U-BOLT 3/8-16 X 6 1/32 X 7 |
Загрузка ...
|
|
| 36 | 823-423C | ELECTRONIC ACRE METER |
Загрузка ...
|
|
| 37 | 823-434C | HARNESS EXT. 10' 2 PIN WP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
