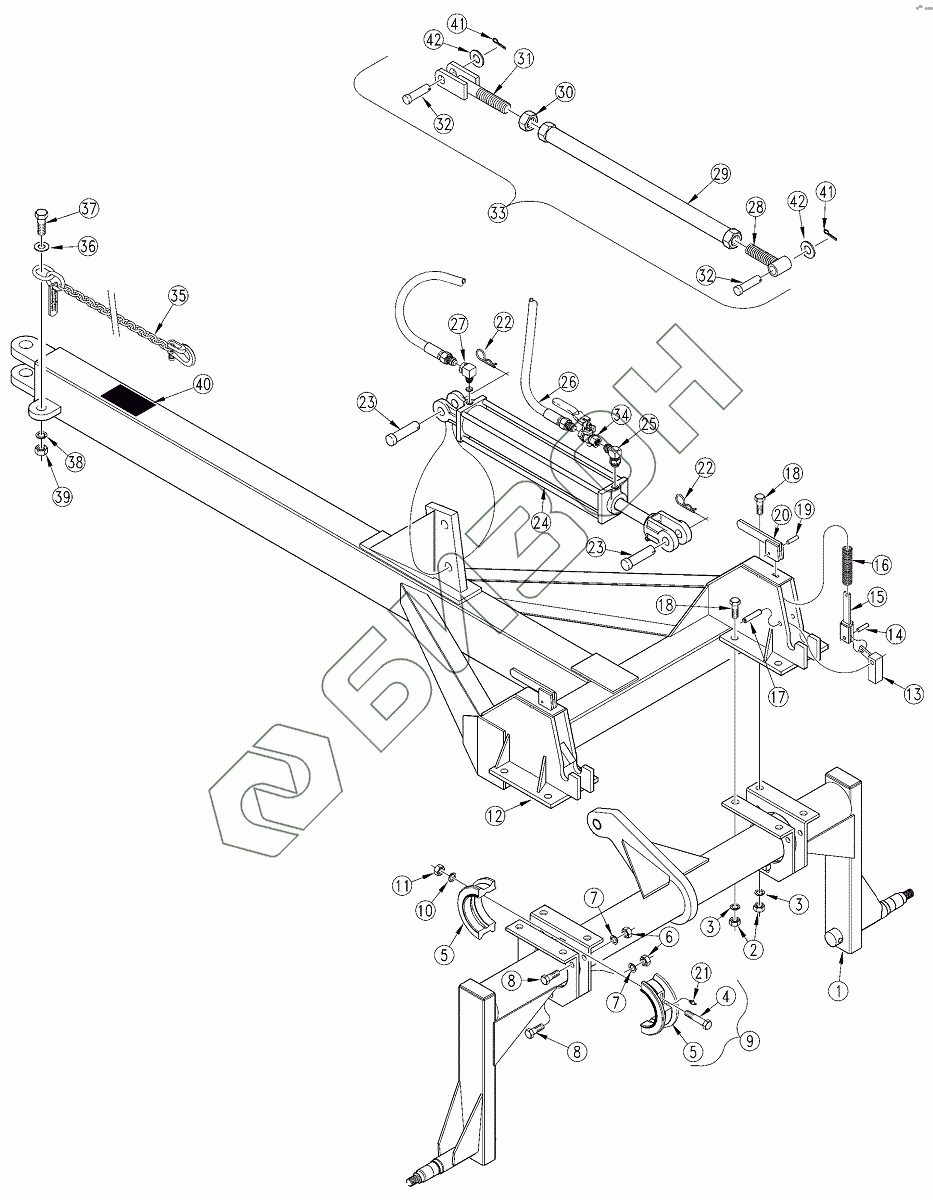

Графический каталог запасных частей к технике: Great Plains 1200, 1500, 2000. Pull Hitch Frame
1
2
3
3
4
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 124-002H | AXLE ASSEMBLY |
Загрузка ...
|
|
| 2 | 803-027C | NUT HEX |
Загрузка ...
|
|
| 3 | 804-023C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 4 | 802-024C | HHCS |
Загрузка ...
|
|
| 5 | 812-005C | CASTING MAIN AXLE |
Загрузка ...
|
|
| 6 | 803-021C | NUT HEX |
Загрузка ...
|
|
| 7 | 804-022C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 8 | 802-060C | HHCS 5/8-11X4 GR5 |
Загрузка ...
|
|
| 9 | 126-001K | MAIN AXLE BEARING ASSEMBLY |
Загрузка ...
|
|
| 10 | 804-013C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 11 | 803-014C | NUT HEX |
Загрузка ...
|
|
| 12 | 124-020H | FRAME ASSEMBLY |
Загрузка ...
|
|
| 13 | 124-018H | PIN LOCK WELDMENT |
Загрузка ...
|
|
| 14 | 124-105D | PIN LOCK PIVOT PIN |
Загрузка ...
|
|
| 15 | 124-017H | SPRING LEVER WELDMENT |
Загрузка ...
|
|
| 16 | 807-007C | SPRING LEVER |
Загрузка ...
|
|
| 17 | 805-037C | PIN SPIROL 1/2X2 1/2 PLAIN |
Загрузка ...
|
|
| 18 | 802-065C | HHCS 3/4-10X2 1/4 GR5 |
Загрузка ...
|
|
| 19 | 805-044C | PIN ROLL 1/4 X 1 PLATED |
Загрузка ...
|
|
| 20 | 124-016H | LOCK HANDLE WELDMENT |
Загрузка ...
|
|
| 21 | 800-001C | GREASE ZERK STRAIGHT |
Загрузка ...
|
|
| 22 | 805-088C | PIN, HAIR COTTER 3/16 WIRE DIA |
Загрузка ...
|
|
| 23 | 805-090C | PIN CLEVIS 1 X 3 3/16 LG |
Загрузка ...
|
|
| 24 | 810-001C | CYL 4X14X1.25 ROD (TIE)NO PINS |
Загрузка ...
|
|
| 25 | 811-213C | EL 3/8MNPT 1/2MNPT |
Загрузка ...
|
|
| 26 | 811-215C | HH3/8R2 144 3/8MNPT 1/2MNPT |
Загрузка ...
|
|
| 27 | 811-301C | EL 3/8FNPTS 1/2MNPT |
Загрузка ...
|
|
| 28 | 124-014H | UPPER CONNECT TUBE ASSEMBLY |
Загрузка ...
|
|
| 29 | 124-015H | CONNECTING TUBE ASSEMBLY |
Загрузка ...
|
|
| 30 | 803-032C | NUT HEX JAM |
Загрузка ...
|
|
| 31 | 111-002H | ADJ. CLEVIS ASSEMBLY |
Загрузка ...
|
|
| 32 | 805-004C | PIN CLEVIS |
Загрузка ...
|
|
| 33 | 124-019K | THREADED ADJUSTABLE LINK |
Загрузка ...
|
|
| 34 | 810-076C | VALVE BALL 3/8 NPT 90 DEGREES |
Загрузка ...
|
|
| 35 | 890-182C | SAFETY CHAIN 10000 LB |
Загрузка ...
|
|
| 36 | 124-116D | PULL HITCH SAFETY CHAIN WASHER |
Загрузка ...
|
|
| 37 | 802-181C | HHCS 1-8X4 GR5 FTHD |
Загрузка ...
|
|
| 38 | 804-027C | WASHER LOCK SPRING 1 PLT |
Загрузка ...
|
|
| 39 | 803-031C | NUT HEX |
Загрузка ...
|
|
| 40 | 818-019C | DECAL WARNING NEG TONGUE WT |
Загрузка ...
|
|
| 41 | 805-016C | PIN COTTER |
Загрузка ...
|
|
| 42 | 804-029C | WASHER FLAT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
