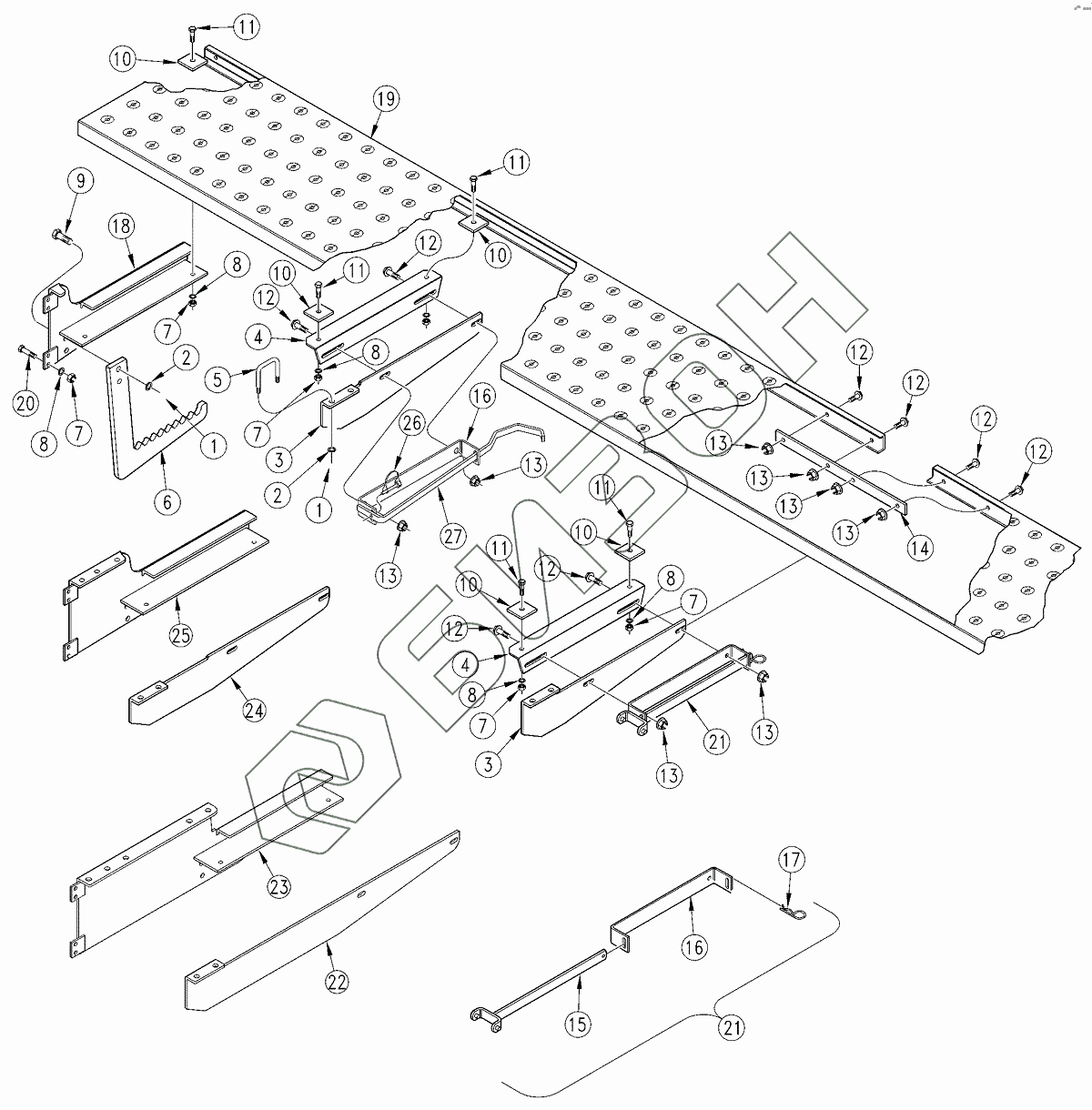

Графический каталог запасных частей к технике: Great Plains 1200, 1500, 2000. Walkboard Assembly
1
1
2
2
3
3
4
4
5
6
7
7
7
7
7
8
8
8
8
8
9
10
10
10
10
10
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
14
15
16
16
17
18
18
19
19
19
20
21
21
22
22
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 803-020C | NUT HEX |
Загрузка ...
|
|
| 2 | 804-015C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 3 | 119-167D | WALKBOARD MOUNT ARM, SEED |
Загрузка ...
|
|
| 4 | 119-166D | WALKBOARD MOUNT PLATE, ADAPTOR |
Загрузка ...
|
|
| 5 | 806-005C | U-BOLT |
Загрузка ...
|
|
| 6 | 119-192D | STEP |
Загрузка ...
|
|
| 7 | 803-014C | NUT HEX |
Загрузка ...
|
|
| 8 | 804-013C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 9 | 802-091C | HHCS |
Загрузка ...
|
|
| 10 | 119-032D | 3-PT STEP RETAINER |
Загрузка ...
|
|
| 11 | 802-079C | HHCS |
Загрузка ...
|
|
| 12 | 802-388C | HFS |
Загрузка ...
|
|
| 13 | 803-209C | NUT FLANGE LOCK |
Загрузка ...
|
|
| 14 | 119-163D | WALKBOARD TIE BAR |
Загрузка ...
|
|
| 15 | 198-126H | SPRING ADJUSTMENT TOOL WELD |
Загрузка ...
|
|
| 16 | 119-211D | OPENER HANDLE HOLDER |
Загрузка ...
|
|
| 17 | 805-032C | PIN HAIR COTTER |
Загрузка ...
|
|
| 18 | 119-237H | WALKBOARD END BRACKET SEED LH |
Загрузка ...
|
|
| 18 | 119-238H | WALKBOARD END BRACKET SEED RH |
Загрузка ...
|
|
| 19 | 119-155D | WALKBOARD 3 PT 15' |
Загрузка ...
|
|
| 19 | 119-156D | WALKBOARD 3PT 20' |
Загрузка ...
|
|
| 19 | 119-203D | WALKBOARD 3PT 12' |
Загрузка ...
|
|
| 20 | 802-017C | HHCS |
Загрузка ...
|
|
| 21 | 198-234L | OPENER SPRING ADJUST HANDLE |
Загрузка ...
|
|
| 22 | 119-222D | WB MOUNT ARM FERT AND SML SDS |
Загрузка ...
|
|
| 22 | 119-256H | WB END BRKT FERT AND SML SDS LH |
Загрузка ...
|
|
| 23 | 119-257H | WB END BRKT FERT AND SML SDS RH |
Загрузка ...
|
|
| 24 | 119-168D | WALKBOARD MOUNT ARM, FERT |
Загрузка ...
|
|
| 25 | 119-236H | WALKBOARD END BRACKET FERT RH |
Загрузка ...
|
|
| 25 | 119-235H | WALKBOARD END BRACKET FERT LH |
Загрузка ...
|
|
| 26 | 805-065C | PIN WIRE RETAINING 1/4 X 1 3/4 |
Загрузка ...
|
|
| 27 | 198-215D | 20 SER SEED-LOK HANDLE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
