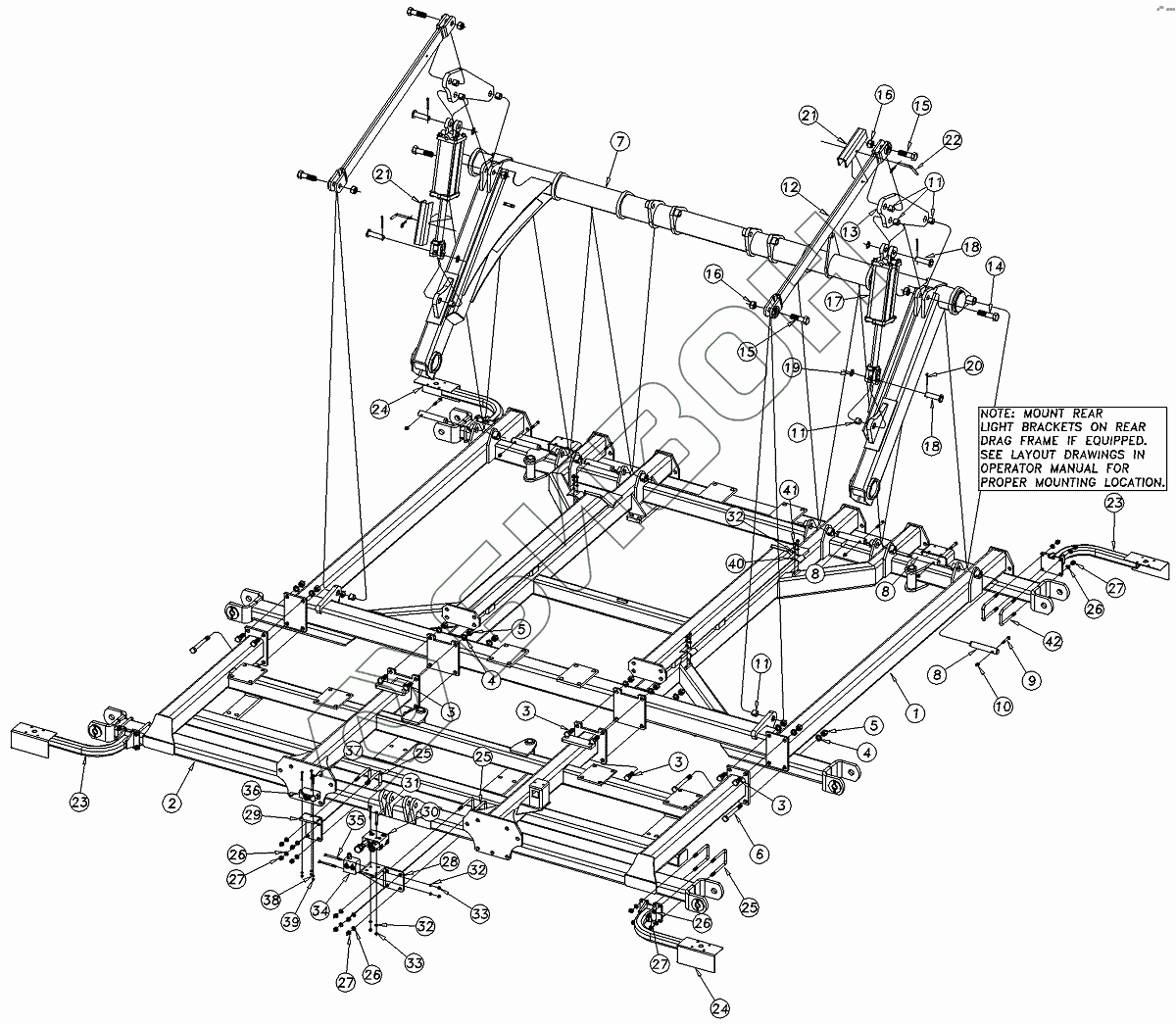

Графический каталог запасных частей к технике: Great Plains 1200TM - 4000TM. Center Frame Assembly 3500-4000
1
2
3
3
3
3
4
4
5
5
6
7
8
8
8
9
10
11
11
11
12
13
14
15
15
16
16
17
18
18
19
20
21
21
22
23
23
24
24
25
25
25
26
26
26
26
27
27
27
27
28
29
30
30
31
32
32
32
33
33
34
35
36
37
38
39
40
41
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 586-465H | 35-40 CENTER FRAME |
Загрузка ...
|
|
| 2 | 589-447H | 35/40 TM CENTER BRACE BAR |
Загрузка ...
|
|
| 3 | 802-064C | HHCS 3/4-10X2 GR5 |
Загрузка ...
|
|
| 4 | 804-023C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 5 | 803-027C | NUT HEX |
Загрузка ...
|
|
| 6 | 802-095C | HHCS |
Загрузка ...
|
|
| 7 | 586-447H | CENTER TORQUE TUBE 35/40TM |
Загрузка ...
|
|
| 8 | 805-349C | PIN HINGE 1 1/4X7 HRDN PLT |
Загрузка ...
|
|
| 9 | 802-623C | HHCS 3/8-16X2 1/4 GR8 SP THD |
Загрузка ...
|
|
| 10 | 803-123C | NUT HEX TOP LOCK 3/8-16 PLT |
Загрузка ...
|
|
| 11 | 890-005C | BUSHING CYL |
Загрузка ...
|
|
| 12 | 586-443H | LIFT STRAP |
Загрузка ...
|
|
| 13 | 586-804D | PLATE - TORCHED |
Загрузка ...
|
|
| 14 | 802-073C | HHCS 1-8X4 GR5 |
Загрузка ...
|
|
| 15 | 842-030C | HHCS 1-8X3 1/4 GR5 SPTHD |
Загрузка ...
|
|
| 16 | 803-316C | NUT HEX SIDE LOCK 1-8 PLT |
Загрузка ...
|
|
| 17 | 810-517C | CYL REP 4.25X10X1.50 ROD (TIE) |
Загрузка ...
|
|
| 18 | 805-396C | PIN CLEVIS 1X3 1/8 USABLE |
Загрузка ...
|
|
| 19 | 804-192C | WASHER MACH 1.5X1.00X.075 |
Загрузка ...
|
|
| 20 | 805-058C | PIN COTTER |
Загрузка ...
|
|
| 21 | 586-149D | 4.25X10 CYL TRANSPORT LOCK |
Загрузка ...
|
|
| 22 | 805-001C | PIN 3/8 X 3 USABLE LW/PIN |
Загрузка ...
|
|
| 23 | 589-444H | TM LIGHT BRKT RF/LR |
Загрузка ...
|
|
| 24 | 589-445H | TM LIGHT BRKT LF/RR |
Загрузка ...
|
|
| 25 | 806-122C | U-BOLT 1/2-13X3 1/32X6 |
Загрузка ...
|
|
| 26 | 804-015C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 27 | 803-020C | NUT HEX |
Загрузка ...
|
|
| 28 | 586-630D | VALVE BRACKET |
Загрузка ...
|
|
| 29 | 586-631D | VALVE BRACKET |
Загрузка ...
|
|
| 30 | 810-849C | FIXED BYPASS DOWN PRESS VALVE |
Загрузка ...
|
|
| 30 | 810-623C | HYD BYPASS /W2 PRESS REG |
Загрузка ...
|
|
| 31 | 802-131C | HHCS |
Загрузка ...
|
|
| 32 | 804-009C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 33 | 803-008C | NUT HEX |
Загрузка ...
|
|
| 34 | 810-116C | COUNTERBALANCE VALVE MAN. T.T. |
Загрузка ...
|
|
| 35 | 802-279C | HHCS 5/16-18X4 GR5 |
Загрузка ...
|
|
| 36 | 810-599C | LOCK VALVE |
Загрузка ...
|
|
| 37 | 802-152C | HHCS |
Загрузка ...
|
|
| 38 | 804-006C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 39 | 803-006C | NUT-HEX |
Загрузка ...
|
|
| 40 | 502-068D | HYD HOSE CLAMP BRACKET |
Загрузка ...
|
|
| 41 | 802-705C | HHCS |
Загрузка ...
|
|
| 41 | 802-010C | HHCS |
Загрузка ...
|
|
| 41 | 802-115C | HHCS |
Загрузка ...
|
|
| 42 | 806-122C | U-BOLT 1/2-13X3 1/32X6 |
Загрузка ...
|
|
| 42 | 806-066C | U-BOLT 1/2-13X3 1/32X4 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
