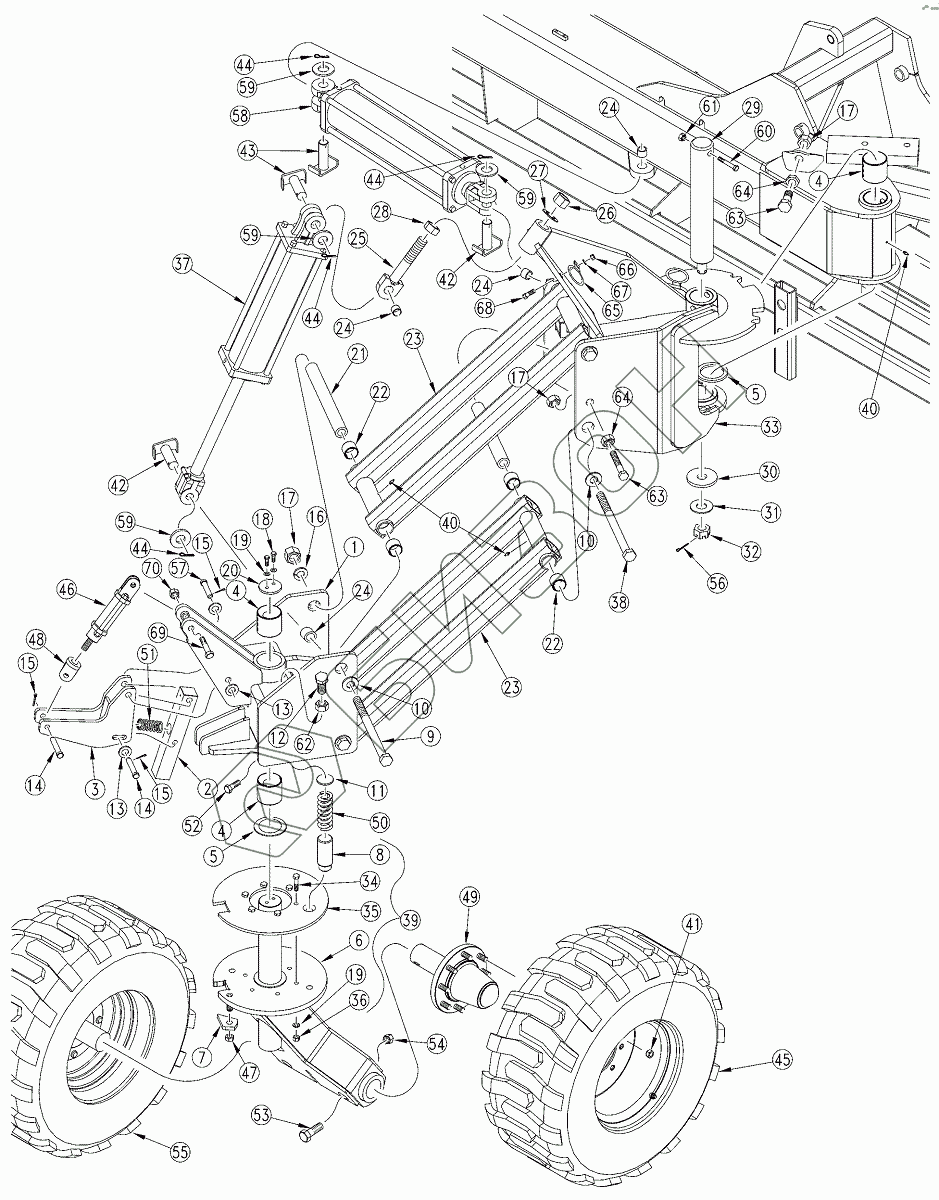

Графический каталог запасных частей к технике: Great Plains 3N-4010. Gauge Wheel
1
2
3
3
4
4
4
5
5
6
6
7
8
9
10
10
11
12
13
13
14
14
15
15
15
16
17
17
17
18
19
19
20
21
22
22
23
23
24
24
24
24
25
26
27
28
29
30
31
32
33
33
34
35
35
36
37
38
39
39
40
40
41
42
42
43
44
44
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
59
59
59
60
61
62
63
63
64
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 196-325H | 40P LOCK CASTER SUPPORT WLDMT |
Загрузка ...
|
|
| 2 | 196-767D | CASTER LOCK LUG |
Загрузка ...
|
|
| 3 | 196-343H | CASTER LOCK ARM WELDMENT |
Загрузка ...
|
|
| 3 | 196-376H | CASTER LOCK ARM EXTEND |
Загрузка ...
|
|
| 4 | 890-193C | STEEL BUSHING |
Загрузка ...
|
|
| 5 | 804-102C | PIVOT THRUST WASHER |
Загрузка ...
|
|
| 6 | 196-398H | LH LOCKING CASTER SUPT WLDMT |
Загрузка ...
|
|
| 6 | 196-399H | RH LOCKING CASTER SUPT WLDMT |
Загрузка ...
|
|
| 7 | 196-768D | CASTER LOCK RAMP |
Загрузка ...
|
|
| 8 | 196-770D | CASTER DETENT PIN |
Загрузка ...
|
|
| 9 | 802-728C | HHCS 1-8X18 GR5 |
Загрузка ...
|
|
| 10 | 804-029C | WASHER FLAT |
Загрузка ...
|
|
| 11 | 196-769D | CASTER SPRING PLUNGER |
Загрузка ...
|
|
| 12 | 802-067C | HHCS 3/4-10X4 GR5 FTHD |
Загрузка ...
|
|
| 13 | 804-021C | WASHER FLAT |
Загрузка ...
|
|
| 14 | 805-334C | PIN CLEVIS 5/8 X 3 1/2 |
Загрузка ...
|
|
| 15 | 805-109C | PIN COTTER |
Загрузка ...
|
|
| 16 | 804-027C | WASHER LOCK SPRING 1 PLT |
Загрузка ...
|
|
| 17 | 803-031C | NUT HEX |
Загрузка ...
|
|
| 18 | 802-034C | HHCS |
Загрузка ...
|
|
| 19 | 804-015C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 20 | 161-231D | NTA CASTER RETAINER CAP |
Загрузка ...
|
|
| 21 | 196-654D | 40P CASTER INNER PIVOT TUBE |
Загрузка ...
|
|
| 22 | 890-666C | BUSHING 1 7/8X1 5/8X1 1/2 SPLT |
Загрузка ...
|
|
| 23 | 196-287H | 40P CASTER PARALLEL ARM WLDMT |
Загрузка ...
|
|
| 24 | 890-011C | BUSHING SPINDLE |
Загрузка ...
|
|
| 25 | 196-293H | EYEBOLT WELDMENT |
Загрузка ...
|
|
| 26 | 803-063C | NUT HEX JAM 1 1/2-6 PLT |
Загрузка ...
|
|
| 27 | 804-197C | WASHER LOCK 1 1/2 PLT |
Загрузка ...
|
|
| 28 | 803-073C | NUT HEX 1 1/2-6 PLT |
Загрузка ...
|
|
| 29 | 196-653D | 40P GW SWIVEL PIN |
Загрузка ...
|
|
| 30 | 196-774D | PIVOT PIN RETAINER WASHER |
Загрузка ...
|
|
| 31 | 804-035C | WASHER FLAT |
Загрузка ...
|
|
| 32 | 803-079C | NUT HEX SLOTTED |
Загрузка ...
|
|
| 33 | 196-333H | 40P CASTER SWIVEL MOUNT LH |
Загрузка ...
|
|
| 33 | 196-328H | 40P CASTER SWIVEL MOUNT RH |
Загрузка ...
|
|
| 34 | 802-128C | HHCS 1/2-13X2 GR5 |
Загрузка ...
|
|
| 35 | 196-872D | CASTER LOCK PLT LH HARDENED |
Загрузка ...
|
|
| 35 | 196-873D | CASTER LOCK PLT RH HARDENED |
Загрузка ...
|
|
| 36 | 803-020C | NUT HEX |
Загрузка ...
|
|
| 37 | 810-497C | CYL REP 4.75X16X1.5 ROD (TIE) |
Загрузка ...
|
|
| 38 | 802-728C | HHCS 1-8X18 GR5 |
Загрузка ...
|
|
| 39 | 196-395L | FRNT CASTR LHANDHARD LCK PLT KIT |
Загрузка ...
|
|
| 39 | 196-396L | FRNT CASTR RHANDHARD LCK PLT KIT |
Загрузка ...
|
|
| 40 | 800-001C | GREASE ZERK STRAIGHT |
Загрузка ...
|
|
| 41 | 803-219C | NUT LUG 5/8-18 X 90 DEG PLT |
Загрузка ...
|
|
| 42 | 196-393H | RPBY 196-409H |
Загрузка ...
|
|
| 43 | 196-392H | CYL PIN NR 1.25X3.63USBX3.13CH |
Загрузка ...
|
|
| 44 | 805-105C | PIN COTTER 1/4 X 2 1/2 PLT |
Загрузка ...
|
|
| 45 | 196-272K | RH TIRE/RIM 395/55B16.5 SKID 8 |
Загрузка ...
|
|
| 46 | 810-201C | CYL 1.5X2.5X.75 ROD (TIE ROD) |
Загрузка ...
|
|
| 47 | 803-181C | NUT HEX FLANGE LOCK 3/4-10 PLT |
Загрузка ...
|
|
| 48 | 810-491C | MIDWAY ROD CLEVIS 3/4-16 UNF |
Загрузка ...
|
|
| 49 | 815-103C | HUB AND SPINDLE ASY 8 BOLT 5790# |
Загрузка ...
|
|
| 50 | 807-143C | SPRING COMP 1.88OD x .362W |
Загрузка ...
|
|
| 51 | 807-212C | SPRING COMP 1.4OD .162W 3LG |
Загрузка ...
|
|
| 52 | 802-300C | HHCS 1/4-28X3/8 GR5 |
Загрузка ...
|
|
| 53 | 802-069C | HHCS 3/4-10X5 GR5 |
Загрузка ...
|
|
| 54 | 803-025C | NUT HEX 3/4-10 PLT NYLOCK |
Загрузка ...
|
|
| 55 | 196-273K | LH TIRE/RIM 395/55B16.5 SKID 8 |
Загрузка ...
|
|
| 56 | 805-085C | PIN COTTER |
Загрузка ...
|
|
| 57 | 805-230C | PIN 3/4 X 4 13/32 USEABLE |
Загрузка ...
|
|
| 58 | 810-500C | CYL REP 5X20X2 ROD (TIE) |
Загрузка ...
|
|
| 59 | 804-028C | WASHER FLAT 1 USS PLT |
Загрузка ...
|
|
| 60 | 802-070C | HHCS 3/4-10X6 GR5 |
Загрузка ...
|
|
| 61 | 803-026C | NUT LOCK |
Загрузка ...
|
|
| 62 | 803-048C | NUT HEX JAM 3/4-10 PLT |
Загрузка ...
|
|
| 63 | 802-368C | HHCS 1-8X3 GR5 |
Загрузка ...
|
|
| 64 | 803-030C | NUT HEX JAM 1-8 PLT |
Загрузка ...
|
|
| 65 | 160-018H | HOSE LOOP 2 5/8 WITH TAB |
Загрузка ...
|
|
| 66 | 803-021C | NUT HEX |
Загрузка ...
|
|
| 67 | 804-022C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 68 | 802-055C | HHCS |
Загрузка ...
|
|
| 69 | 802-062C | HHCS 5/8-11X5 GR5 |
Загрузка ...
|
|
| 70 | 803-148C | NUT HEX NYLOCK 5/8-11 PLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
