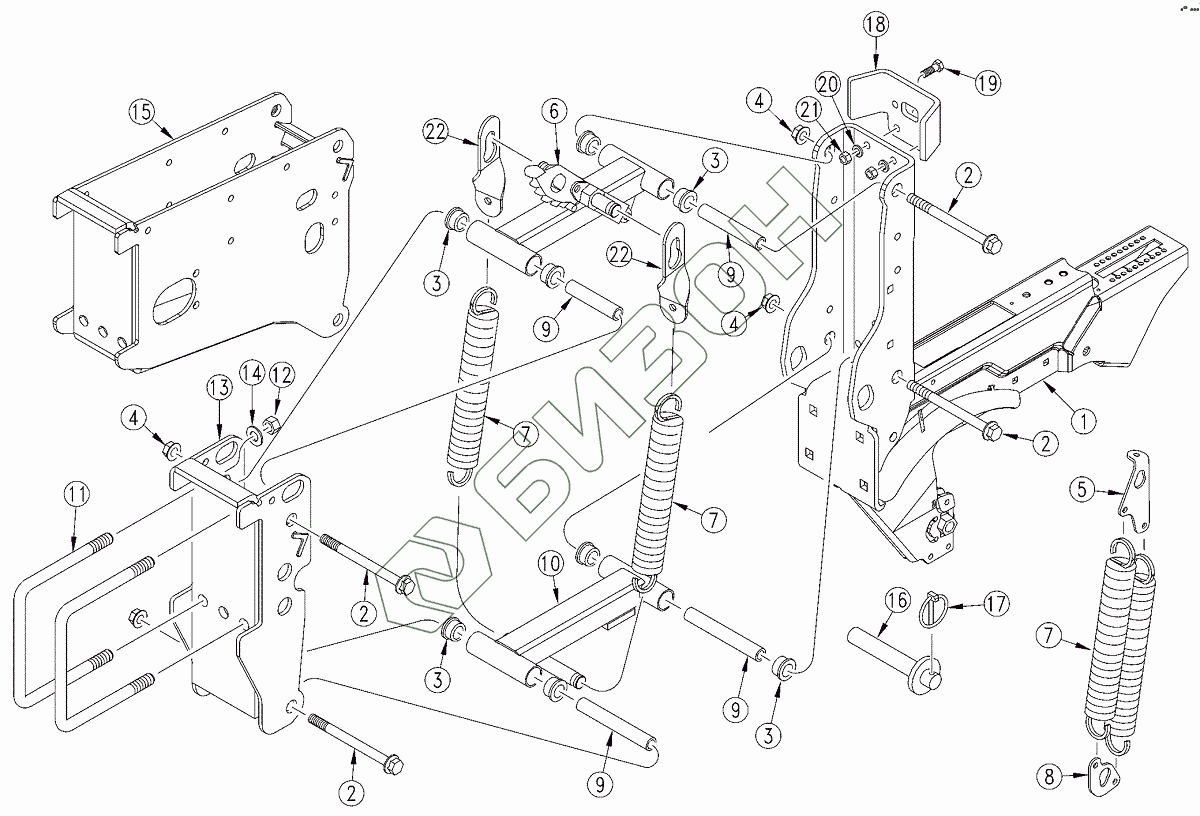

Графический каталог запасных частей к технике: Great Plains 3N-4010. HD10 Series Opener Arms & Mounts

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
2
3
3
3
3
4
4
4
5
6
7
7
7
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 298-855H HD10P OPENER WELDMENT
Загрузка ...
2 802-745C HFS 1/2-13X6 1/8GR5 PLT
Загрузка ...
3 817-084C PARALLEL ARM PIVOT BUSHING
Загрузка ...
4 803-169C NUT HEX FLG. LOCK
Загрузка ...
5 198-292D 25P UPPER SPRING LINK
Загрузка ...
6 298-513H 25 SERIES UPPER PARALLEL ARM
Загрузка ...
7 807-076C SPRING EXT 1.575O.D.X.225 WIRE
Загрузка ...
8 198-293D 25P LOWER SPRING LINK
Загрузка ...
9 198-295D 25P REAR OPENER INNER PIVOT TB
Загрузка ...
10 298-510H 25 SERIES LOWER PARALLEL ARM
Загрузка ...
11 806-053C U-BOLT 5/8-11 X 7 1/32 X 6 1/2
Загрузка ...
12 803-021C NUT HEX
Загрузка ...
13 298-884H 25P FRONT OPENER MOUNT WELDMT
Загрузка ...
14 804-022C WASHER LOCK SPRING
Загрузка ...
15 298-856H HD10P REAR OPENER MOUNT WELDMT
Загрузка ...
16 398-456H LOCKUP PIN FOR 10HD OPENER
Загрузка ...
17 805-240C PIN LINCH
Загрузка ...
18 122-173D 25P UP FLOAT LIMITER
Загрузка ...
19 802-079C HHCS
Загрузка ...
20 804-013C WASHER LOCK SPRING
Загрузка ...
21 803-014C NUT HEX
Загрузка ...
22 198-240D 3 13/32 SPRING STRAP
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
