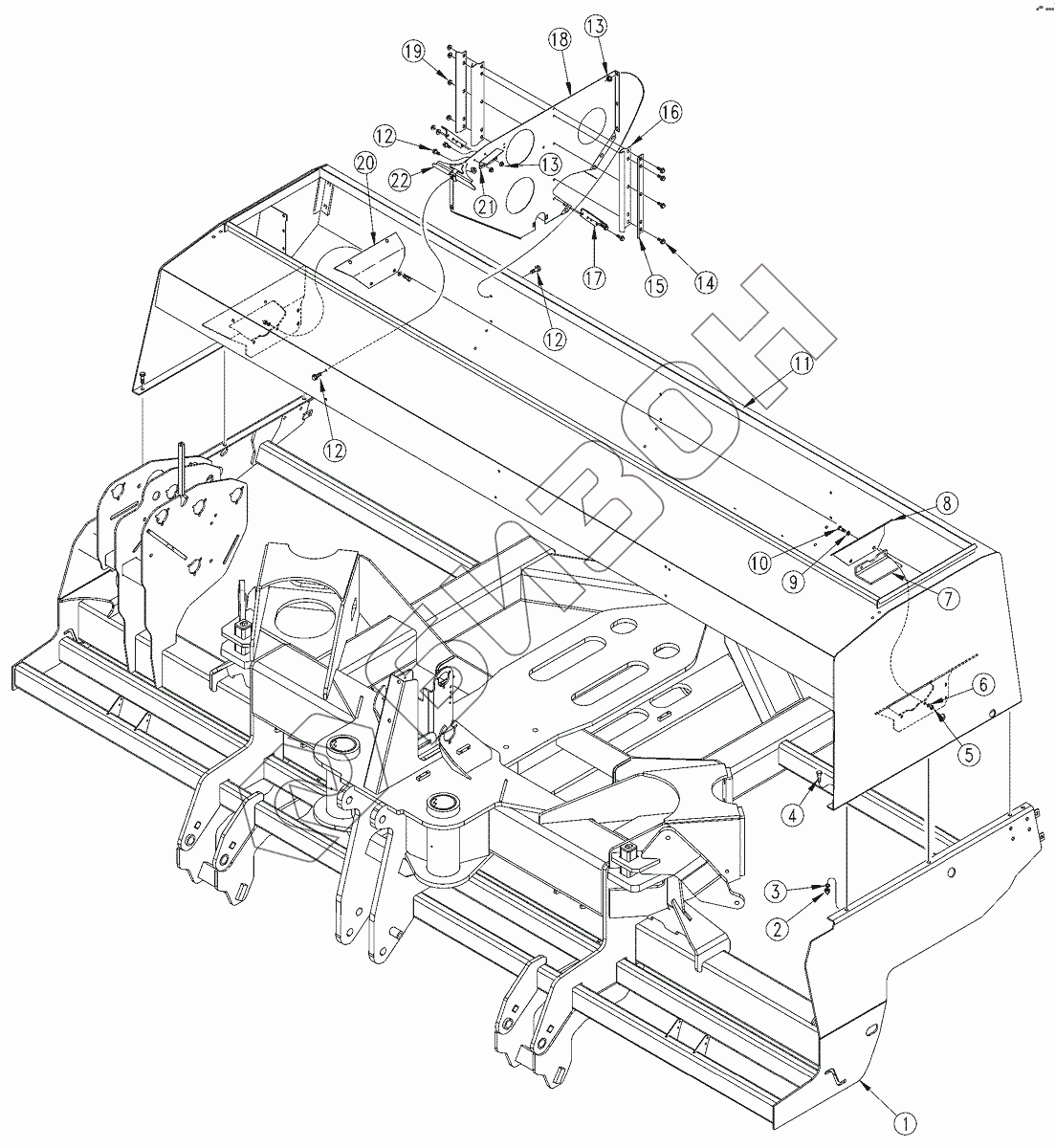

Графический каталог запасных частей к технике: Great Plains 3S-4010HD. Box to Frame
1
1
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 196-476H | 3N40HD LH WING FRAME WELDMENT |
Загрузка ...
|
|
| 1 | 196-478H | 3N40HD RH WING FRAME WELDMENT |
Загрузка ...
|
|
| 1 | 196-480H | 3N40HD CENTER FRAME WELDMENT |
Загрузка ...
|
|
| 2 | 803-020C | NUT HEX |
Загрузка ...
|
|
| 3 | 804-015C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 4 | 802-034C | HHCS |
Загрузка ...
|
|
| 5 | 803-014C | NUT HEX |
Загрузка ...
|
|
| 6 | 804-013C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 7 | 148-613D | WIRING SUPPORT ANGLE |
Загрузка ...
|
|
| 8 | 195-101D | INTERIOR ENDPANEL COVER LH |
Загрузка ...
|
|
| 9 | 804-011C | WASHER FLAT |
Загрузка ...
|
|
| 10 | 802-079C | HHCS |
Загрузка ...
|
|
| 11 | 175-219H | 2600 SEED BOX |
Загрузка ...
|
|
| 12 | 802-387C | HFS |
Загрузка ...
|
|
| 13 | 803-199C | NUT HEX FLANGE |
Загрузка ...
|
|
| 14 | 802-442C | HFSS |
Загрузка ...
|
|
| 15 | 195-207D | DIVIDER CLIP OUTER |
Загрузка ...
|
|
| 16 | 195-206D | DIVIDER CLIP INNER |
Загрузка ...
|
|
| 17 | 195-205D | DIVIDER ANGLE BRACKET |
Загрузка ...
|
|
| 18 | 195-100D | BOX PARTITION |
Загрузка ...
|
|
| 19 | 803-177C | NUT HEX FLG TP LK |
Загрузка ...
|
|
| 20 | 195-102D | INTERIOR ENDPANEL COVER RH |
Загрузка ...
|
|
| 21 | 175-358D | 1300 BOX SUPPORT PLATE |
Загрузка ...
|
|
| 22 | 197-186H | 3.2 BOX PANEL SUPPORT WELDMENT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
