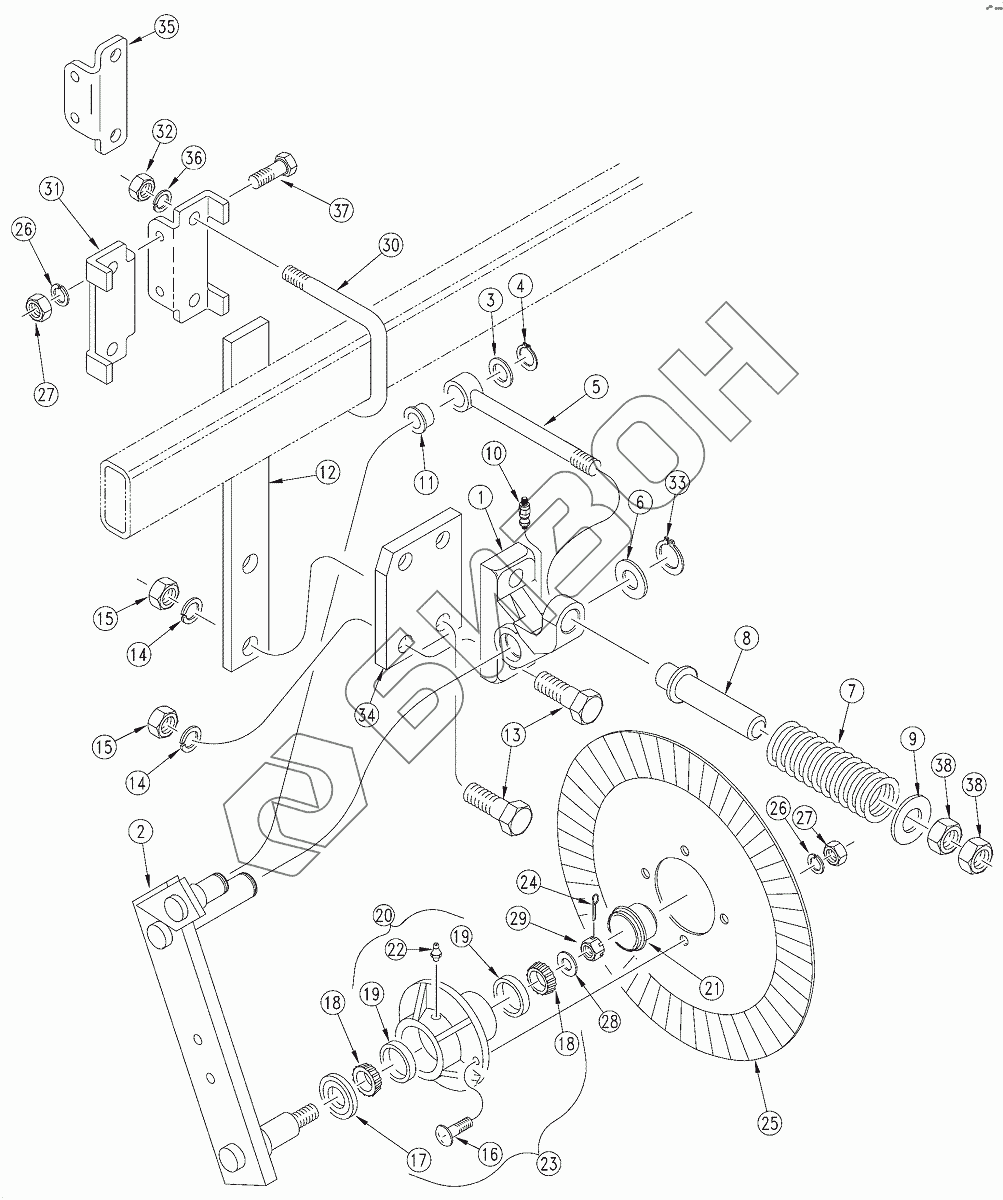

Графический каталог запасных частей к технике: Great Plains 3S-4010HD. Coulter
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 249-050S | CLTR CASTING ASSY |
Загрузка ...
|
|
| 2 | 249-051H | CLTR SWING ARM WLMT |
Загрузка ...
|
|
| 3 | 804-156C | WASHER MACH 1 1/4X3/4X14GA |
Загрузка ...
|
|
| 4 | 800-164C | SNAP RING 3/4 EXTERNAL HEAVY |
Загрузка ...
|
|
| 5 | 802-718C | EYE BOLT 3/4-10X14 3/4 LG SP |
Загрузка ...
|
|
| 6 | 804-165C | WASHER MACH 1 7/8X1 1/4X 14GA |
Загрузка ...
|
|
| 7 | 149-559D | SPRING 2.25 O.D. X .5 COIL |
Загрузка ...
|
|
| 8 | 805-331C | COULTER SPRING GUIDE TUBE |
Загрузка ...
|
|
| 9 | 149-558D | COULTER SPRING WASHER |
Загрузка ...
|
|
| 10 | 800-211C | GREASE ADAPT 1/4-28M X 1/4 TB |
Загрузка ...
|
|
| 11 | 817-513C | BUSHING 1X3/4X1 1/8 FLG HD |
Загрузка ...
|
|
| 12 | 204-295D | COULTER SPRING BAR 14 3/4 BLK |
Загрузка ...
|
|
| 13 | 802-332C | HHCS 7/8-9X3 GR5 |
Загрузка ...
|
|
| 14 | 804-037C | WASHER LOCK SPRING 7/8 PLT |
Загрузка ...
|
|
| 15 | 803-049C | NUT HEX 7/8-9 PLT |
Загрузка ...
|
|
| 16 | 802-214C | RHSNB |
Загрузка ...
|
|
| 17 | 816-009C | OIL-SEAL DOUBLE LIP |
Загрузка ...
|
|
| 18 | 822-021C | BEARING CONE |
Загрузка ...
|
|
| 19 | 822-020C | BEARING CUP |
Загрузка ...
|
|
| 20 | 200-039V | COULTER HUB AND CUP ASSY |
Загрузка ...
|
|
| 21 | 200-001D | HUB GREASE CAP |
Загрузка ...
|
|
| 22 | 800-001C | GREASE ZERK STRAIGHT |
Загрузка ...
|
|
| 23 | 200-002S | COULTER HUB PACKAGE |
Загрузка ...
|
|
| 24 | 805-017C | PIN COTTER 3/16 X 1 3/4 PLT |
Загрузка ...
|
|
| 25 | 820-018C | COULTER BLADE FLUTED |
Загрузка ...
|
|
| 25 | 820-082C | 17 COULTER BLADE 3/4 WAVY |
Загрузка ...
|
|
| 25 | 820-156C | 5/8 WAVY TURBO BLADE |
Загрузка ...
|
|
| 26 | 804-015C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 27 | 803-020C | NUT HEX |
Загрузка ...
|
|
| 28 | 804-055C | WASHER SPINDLE |
Загрузка ...
|
|
| 29 | 803-029C | NUT HEX SLOTTED |
Загрузка ...
|
|
| 30 | 806-106C | U-BOLT 5/8-11 X 4 1/32 X 4 |
Загрузка ...
|
|
| 31 | 149-059D | COULTER CLAMP BAR |
Загрузка ...
|
|
| 32 | 803-021C | NUT HEX |
Загрузка ...
|
|
| 33 | 800-177C | SNAP RING EXT |
Загрузка ...
|
|
| 34 | 149-086D | OFFSET COULTER MOUNT PLATE |
Загрузка ...
|
|
| 35 | 197-010D | OFFSET COULTER BRKT F/LH BOX |
Загрузка ...
|
|
| 36 | 804-022C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 37 | 802-082C | HHCS |
Загрузка ...
|
|
| 38 | 803-048C | NUT HEX JAM 3/4-10 PLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
