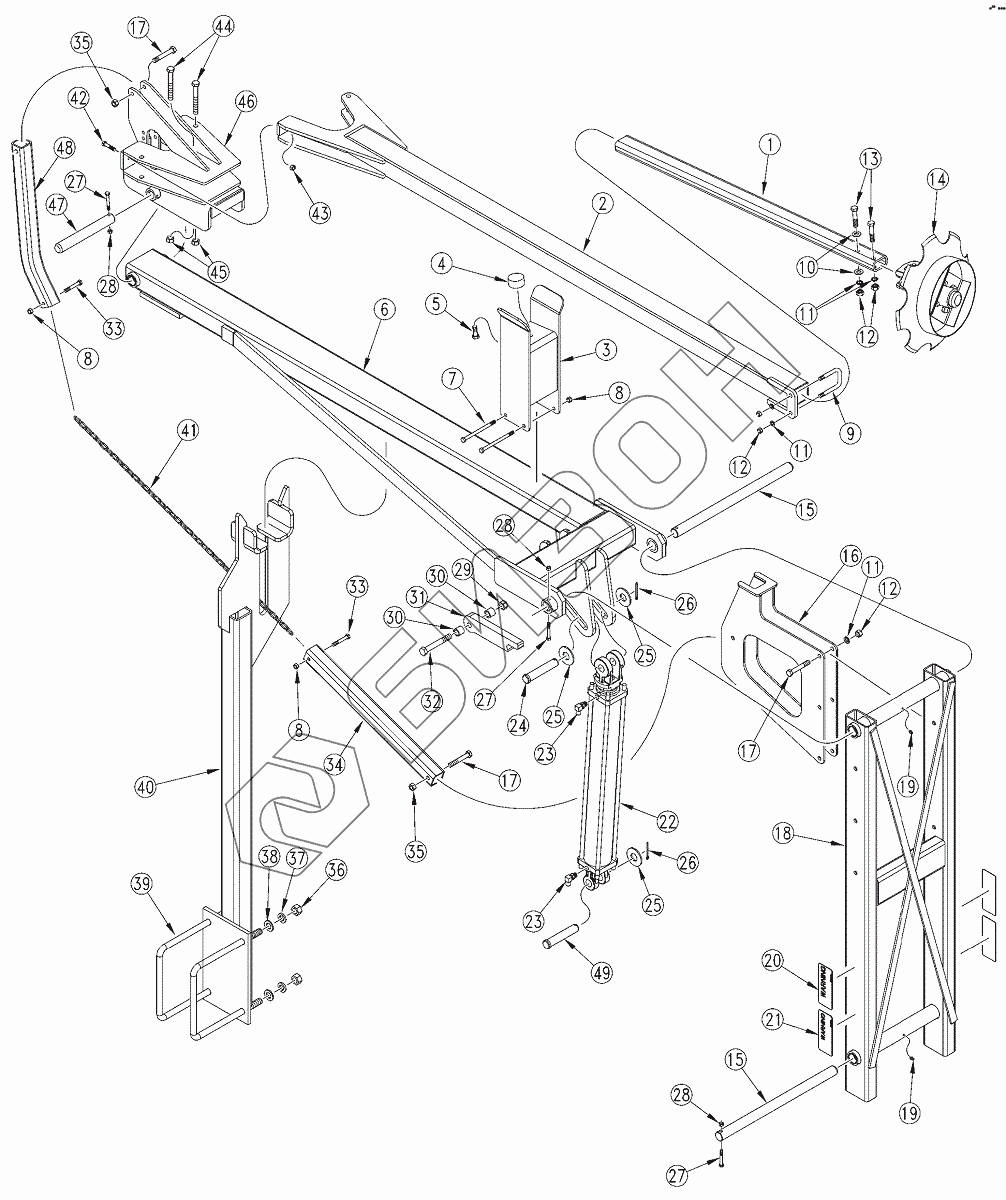

Графический каталог запасных частей к технике: Great Plains 3S-4010HD. Marker Arm
1
2
3
4
5
6
6
7
8
8
8
9
10
11
11
11
12
12
12
13
14
15
15
16
17
17
17
18
19
19
20
21
22
23
23
24
25
25
25
26
26
27
27
27
28
28
28
29
30
30
31
32
33
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 113-779H | 40P MARKER EXT TUBE WLDMT |
Загрузка ...
|
|
| 2 | 113-793H | MARKER SHEAR ARM 40P |
Загрузка ...
|
|
| 3 | 113-725H | 3S-4000 MARKER REST BRKT WLMT |
Загрузка ...
|
|
| 4 | 816-170C | RD BUMP STOP 2 X 1 X 1/2-13 |
Загрузка ...
|
|
| 5 | 802-032C | HHCS 1/2-13X3/4 GR5 |
Загрузка ...
|
|
| 6 | 113-716H | 3S-4000 MARKER 2ND SEC WLMT LH |
Загрузка ...
|
|
| 6 | 113-717H | 3S-4000 MARKER 2ND SEC WLMT RH |
Загрузка ...
|
|
| 7 | 802-381C | HHCS 3/8-16X6 GR5 |
Загрузка ...
|
|
| 8 | 803-013C | NUT LOCK |
Загрузка ...
|
|
| 9 | 806-010C | U-BOLT |
Загрузка ...
|
|
| 10 | 804-017C | WASHER FLAT |
Загрузка ...
|
|
| 11 | 804-015C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 12 | 803-020C | NUT HEX |
Загрузка ...
|
|
| 13 | 802-044C | HHCS 1/2-13X4 GR5 |
Загрузка ...
|
|
| 14 | 113-790S | 40P MARKER DISC AND HUB ASSEMBLY |
Загрузка ...
|
|
| 15 | 113-686D | 3S-4000 MARKER HINGE PIN LG |
Загрузка ...
|
|
| 16 | 113-722H | 3S-4000 MARKER TRANS BRC WLMT |
Загрузка ...
|
|
| 17 | 802-099C | HHCS |
Загрузка ...
|
|
| 18 | 113-715H | 3S-4000 MARKER 1ST SEC WLMT |
Загрузка ...
|
|
| 19 | 800-001C | GREASE ZERK STRAIGHT |
Загрузка ...
|
|
| 20 | 818-580C | DECAL WARNING OVERHEAD MKR HAZ |
Загрузка ...
|
|
| 21 | 818-579C | DECAL WARNING PINCH/SHEAR HAZ |
Загрузка ...
|
|
| 22 | 810-423C | CYL 3X24X1.50 ROD (TIE ROD) |
Загрузка ...
|
|
| 23 | 811-065C | EL |
Загрузка ...
|
|
| 24 | 805-131C | PIN CLEVIS 1 X 4 11/16 USABLE |
Загрузка ...
|
|
| 25 | 804-028C | WASHER FLAT 1 USS PLT |
Загрузка ...
|
|
| 26 | 805-058C | PIN COTTER |
Загрузка ...
|
|
| 27 | 802-138C | HHCS |
Загрузка ...
|
|
| 28 | 803-011C | NUT LOCK |
Загрузка ...
|
|
| 29 | 803-024C | NUT LOCK |
Загрузка ...
|
|
| 30 | 113-683D | 3S-4000 MARKER CYL PIN SPACER |
Загрузка ...
|
|
| 31 | 113-682D | 3S-4000 MARKER CYL PIN LOCK |
Загрузка ...
|
|
| 32 | 802-100C | HHCS 5/8-11X4 1/2 GR5 |
Загрузка ...
|
|
| 33 | 802-114C | HHCS |
Загрузка ...
|
|
| 34 | 113-685D | 3S-4000 MARKER LIFT ARM |
Загрузка ...
|
|
| 35 | 803-019C | NUT LOCK |
Загрузка ...
|
|
| 36 | 803-027C | NUT HEX |
Загрузка ...
|
|
| 37 | 804-023C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 38 | 804-025C | WASHER FLAT |
Загрузка ...
|
|
| 39 | 806-172C | U-BOLT 3/4-10 X 10 1/32X11 1/2 |
Загрузка ...
|
|
| 40 | 113-780H | 40P MARKER TRANS REST WLDMT |
Загрузка ...
|
|
| 41 | 113-717D | CHAIN COIL 1/4 HIGH TEST 73 IN |
Загрузка ...
|
|
| 42 | 802-589C | HHCS 7/16-14X2 GR5 |
Загрузка ...
|
|
| 43 | 803-200C | NUT HEX LOCK 7/16-14 PLT |
Загрузка ...
|
|
| 44 | 802-062C | HHCS 5/8-11X5 GR5 |
Загрузка ...
|
|
| 45 | 803-024C | NUT LOCK |
Загрузка ...
|
|
| 46 | 113-792H | MARKER SHEAR BASE |
Загрузка ...
|
|
| 47 | 113-687D | 3S-4000 MARKER HING PIN SHORT |
Загрузка ...
|
|
| 48 | 113-790D | MARKER LIFT ARM TUBE BENT |
Загрузка ...
|
|
| 49 | 805-004C | PIN CLEVIS |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
