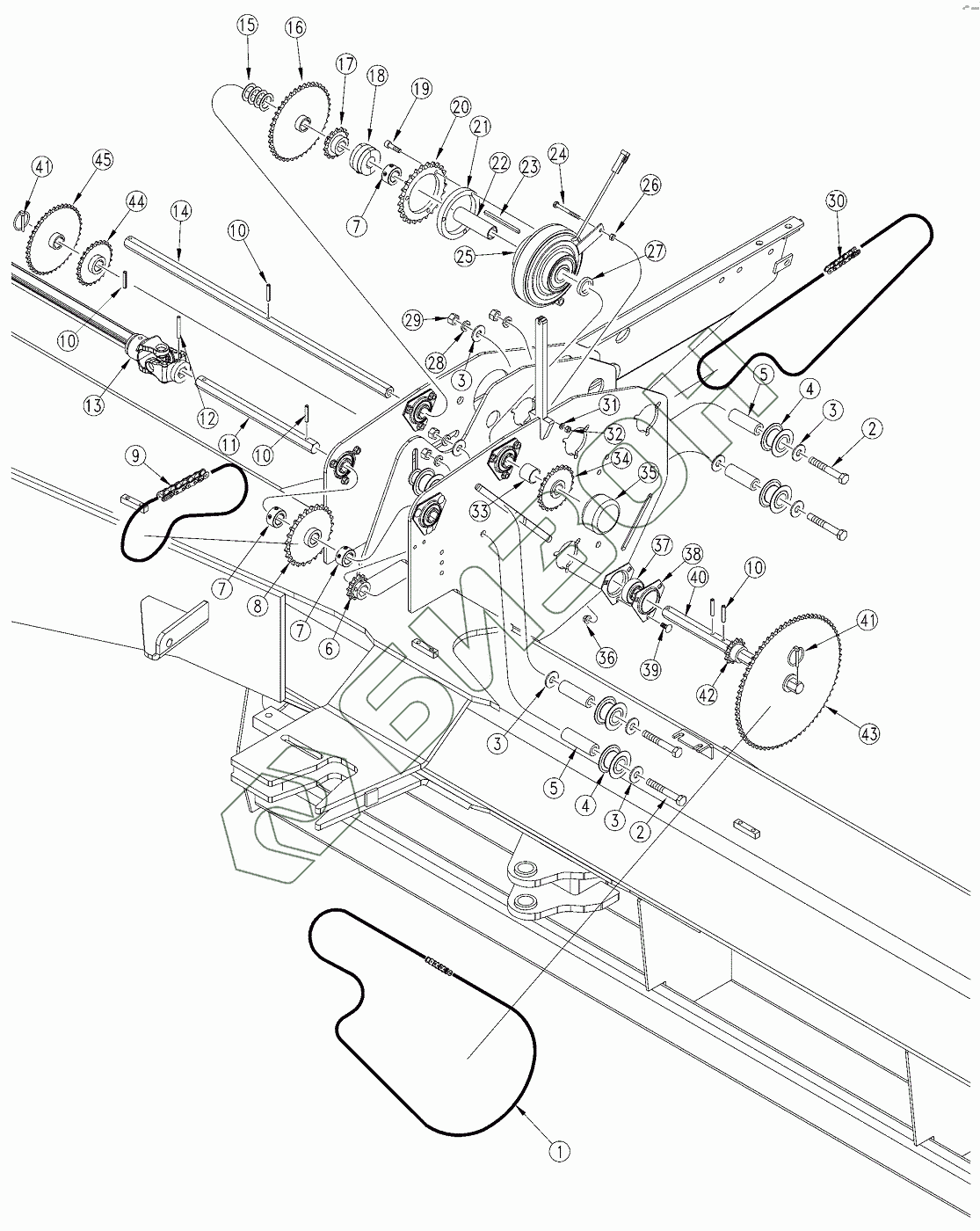

Графический каталог запасных частей к технике: Great Plains 3S-4010HD. RH & LH Seeds Drive
1
2
2
3
3
3
3
4
4
5
5
6
7
7
7
8
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 136-253D | CHAIN RL #40 114 PITCHES |
Загрузка ...
|
|
| 2 | 802-311C | HHCS 1/2-13X4 1/4 GR5 |
Загрузка ...
|
|
| 3 | 804-113C | WASHER FLAT |
Загрузка ...
|
|
| 4 | 817-406C | IDLER 1 PC 2.38X1.01X1.062 |
Загрузка ...
|
|
| 5 | 120-293D | TUBE RND DOM. 1 OD X 7/32WX3.0 |
Загрузка ...
|
|
| 6 | 808-143C | SPKT |
Загрузка ...
|
|
| 7 | 402-025S | LOCK COLLAR, 7/8 HEX W/ SET SC |
Загрузка ...
|
|
| 8 | 808-309C | SPKT 50C25 X 7/8 HEX BORE |
Загрузка ...
|
|
| 9 | 136-252D | CHAIN RL #50 53 PITCHES |
Загрузка ...
|
|
| 10 | 805-180C | PIN ROLL |
Загрузка ...
|
|
| 11 | 296-099D | 3N40HD WING DRIVE POWER SHAFT |
Загрузка ...
|
|
| 12 | 805-146C | PIN ROLL 1/4 X 2 LG PL |
Загрузка ...
|
|
| 13 | 826-501C | DRIVESHAFT YP PLANTER |
Загрузка ...
|
|
| 14 | 296-086D | SHAFT 7/8 HEX 29.25 LG |
Загрузка ...
|
|
| 15 | 804-061C | WASHER MACH 1.50 X 1.00 X 18GA |
Загрузка ...
|
|
| 16 | 808-224C | SPKT 40C41 X 7/8 HEX BORE |
Загрузка ...
|
|
| 17 | 808-147C | SPKT 40C15 X 7/8 HEX BORE |
Загрузка ...
|
|
| 18 | 120-337S | SPLIT SPACER 1 ID X 1.25 THICK |
Загрузка ...
|
|
| 19 | 802-775C | HSHCS M8X1.25X30 GR8.8 PLT |
Загрузка ...
|
|
| 20 | 808-357C | SPKT 50A25 CLUTCH METRIC BORE |
Загрузка ...
|
|
| 21 | 196-876D | CLUTCH SPROCKET SPACER |
Загрузка ...
|
|
| 22 | 196-877D | BUSHING 1 1/8 ODX7/8 HEX BORE |
Загрузка ...
|
|
| 23 | 839-956C | KEY 1/4 X 3/16 X 3.80 |
Загрузка ...
|
|
| 24 | 802-097C | HHCS |
Загрузка ...
|
|
| 25 | 823-231C | OGURA CLUTCH |
Загрузка ...
|
|
| 26 | 803-006C | NUT-HEX |
Загрузка ...
|
|
| 27 | 402-266D | 7/8 HEX SHAFT SPACER TB X 9/32 |
Загрузка ...
|
|
| 28 | 804-015C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 29 | 803-020C | NUT HEX |
Загрузка ...
|
|
| 30 | 136-110D | CHAIN RL #40 100 PITCHES |
Загрузка ...
|
|
| 31 | 804-006C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 32 | 803-006C | NUT-HEX |
Загрузка ...
|
|
| 33 | 296-100D | SPACER TUBE 1 ID X 1.06 PVC |
Загрузка ...
|
|
| 34 | 808-256C | SPKT |
Загрузка ...
|
|
| 35 | 891-106C | 334010HD HECTARE METER |
Загрузка ...
|
|
| 35 | 891-105C | 3S4010HD ACRE METER |
Загрузка ...
|
|
| 36 | 803-177C | NUT HEX FLG TP LK |
Загрузка ...
|
|
| 37 | 822-175C | FLANGETTE 52 3-BOLT PLT |
Загрузка ...
|
|
| 38 | 822-119C | BRG |
Загрузка ...
|
|
| 39 | 802-092C | RHSNB |
Загрузка ...
|
|
| 40 | 296-025D | FEEDER CUP LOWER DRIVE SHAFT |
Загрузка ...
|
|
| 41 | 805-240C | PIN LINCH |
Загрузка ...
|
|
| 42 | 808-259C | SPKT |
Загрузка ...
|
|
| 43 | 808-258C | SPKT |
Загрузка ...
|
|
| 44 | 808-257C | SPKT |
Загрузка ...
|
|
| 45 | 808-256C | SPKT |
Загрузка ...
|
