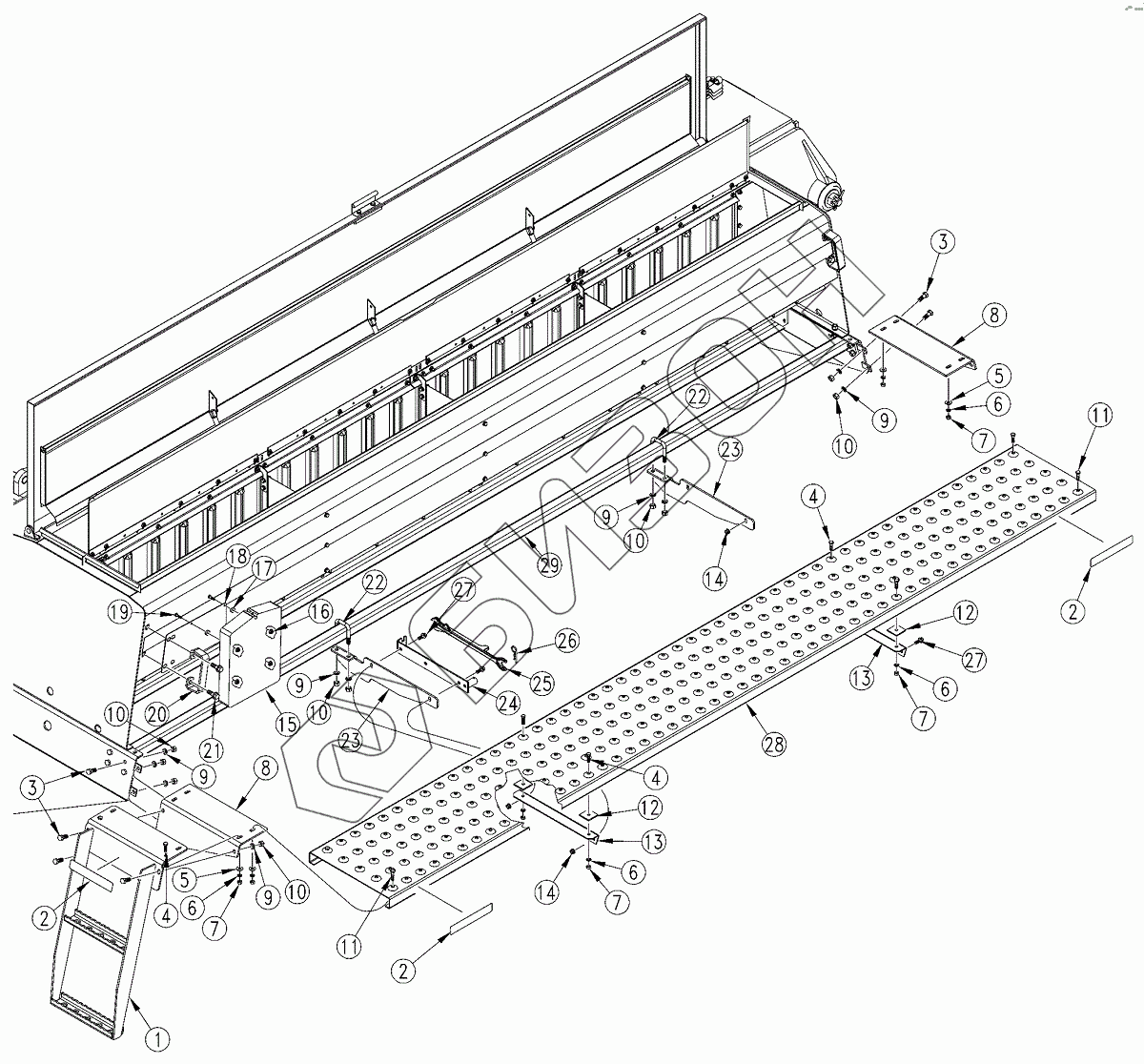

Графический каталог запасных частей к технике: Great Plains 3S-4010HD. Walkboard
1
2
2
2
3
3
4
4
4
5
5
6
6
6
6
7
7
7
7
8
8
9
9
9
9
9
10
10
10
10
10
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 196-475H | 3N40HD LADDER WELDMENT |
Загрузка ...
|
|
| 2 | 838-265C | DECAL REFLECTOR AMBER |
Загрузка ...
|
|
| 3 | 802-034C | HHCS |
Загрузка ...
|
|
| 4 | 802-079C | HHCS |
Загрузка ...
|
|
| 5 | 804-011C | WASHER FLAT |
Загрузка ...
|
|
| 6 | 804-013C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 7 | 803-014C | NUT HEX |
Загрузка ...
|
|
| 8 | 296-034D | LH WALKBOARD END PANEL |
Загрузка ...
|
|
| 9 | 804-015C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 10 | 803-020C | NUT HEX |
Загрузка ...
|
|
| 11 | 802-022C | HHCS |
Загрузка ...
|
|
| 12 | 119-032D | 3-PT STEP RETAINER |
Загрузка ...
|
|
| 13 | 119-166D | WALKBOARD MOUNT PLATE, ADAPTOR |
Загрузка ...
|
|
| 14 | 803-209C | NUT FLANGE LOCK |
Загрузка ...
|
|
| 15 | 817-516C | MANUAL PAK |
Загрузка ...
|
|
| 16 | 803-088C | NUT HEX LOCK |
Загрузка ...
|
|
| 17 | 817-042C | MINI END WHEEL PRESS WHEEL |
Загрузка ...
|
|
| 18 | 248-251D | MANUAL PAK MOUNTING PLATE |
Загрузка ...
|
|
| 19 | 802-005C | HHCS |
Загрузка ...
|
|
| 20 | 119-190D | HANDLE |
Загрузка ...
|
|
| 21 | 802-203C | HFSS |
Загрузка ...
|
|
| 22 | 806-005C | U-BOLT |
Загрузка ...
|
|
| 23 | 296-035D | WALKBOARD MOUNT PLATE |
Загрузка ...
|
|
| 24 | 403-266D | WRENCH HOLDER STRAP |
Загрузка ...
|
|
| 25 | 403-265D | SPRING AND WHEEL WRENCH |
Загрузка ...
|
|
| 26 | 805-032C | PIN HAIR COTTER |
Загрузка ...
|
|
| 27 | 802-388C | HFS |
Загрузка ...
|
|
| 28 | 296-031D | WALKBOARD 17.25 X 151.5 |
Загрузка ...
|
|
| 28 | 296-032D | WALKBOARD 17.25 X 151.5 W/ CUT |
Загрузка ...
|
|
| 29 | 196-490H | WALKBOARD TUBE WELDMENT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
