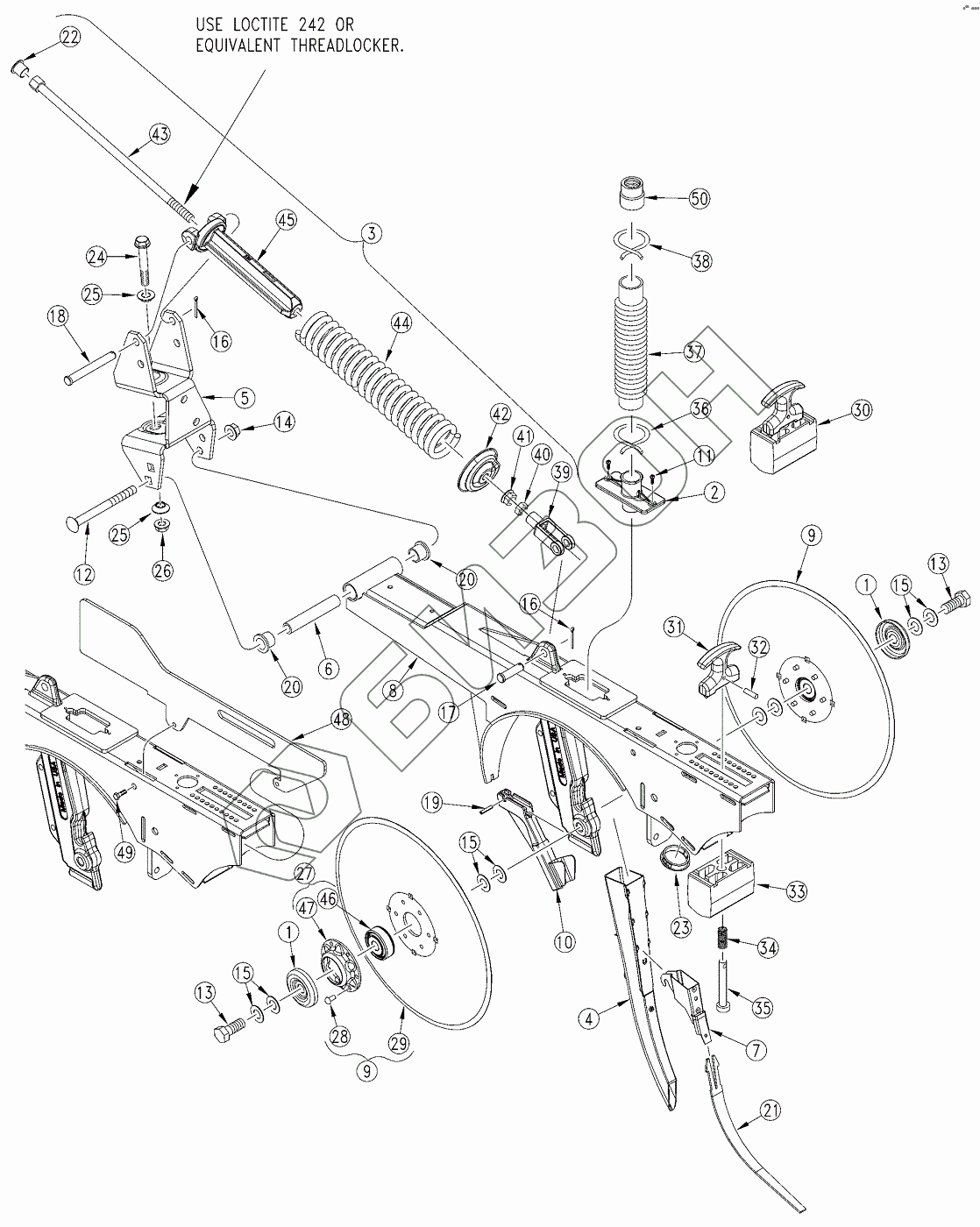

Графический каталог запасных частей к технике: Great Plains CTA4000 HD. HD 00 Series Short Arm Opener (S/N EE1163 - EE1176)
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
15
15
16
16
17
18
19
20
20
21
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 107-111D | DD BRG FLANGE DUST COVER |
Загрузка ...
|
|
| 2 | 817-704C | UPPER SEED TUBE CAP |
Загрузка ...
|
|
| 3 | 121-004S | OPENER SPRING ROD ASSY. SHRT |
Загрузка ...
|
|
| 4 | 817-697C | SEED TUBE ASSEMBLY |
Загрузка ...
|
|
| 5 | 121-151D | OPENER MOUNTING BRACKET |
Загрузка ...
|
|
| 6 | 142-198D | STRAIGHT ARM OPENER PIVOT PIPE |
Загрузка ...
|
|
| 7 | 198-331D | SEED TUBE |
Загрузка ...
|
|
| 8 | 221-641H | OPENER WELD HD |
Загрузка ...
|
|
| 9 | 404-121S | DISC W |
Загрузка ...
|
|
| 10 | 121-008H | SCRAPER SEPARATOR WELD |
Загрузка ...
|
|
| 11 | 801-172C | SCREW HEX SLT |
Загрузка ...
|
|
| 12 | 802-121C | RHSNB |
Загрузка ...
|
|
| 13 | 802-228C | HHCS |
Загрузка ...
|
|
| 14 | 803-169C | NUT HEX FLG. LOCK |
Загрузка ...
|
|
| 15 | 804-040C | WASHER MACH |
Загрузка ...
|
|
| 16 | 805-109C | PIN COTTER |
Загрузка ...
|
|
| 17 | 805-127C | PIN CLEVIS |
Загрузка ...
|
|
| 18 | 805-234C | PIN CLEVIS |
Загрузка ...
|
|
| 19 | 805-026C | PIN ROLL |
Загрузка ...
|
|
| 20 | 817-084C | PARALLEL ARM PIVOT BUSHING |
Загрузка ...
|
|
| 21 | 817-349C | SEED FLAP, UHMW, LONG |
Загрузка ...
|
|
| 21 | 816-536C | SEED FLAP-RUBBER, SEED-LOK LNG |
Загрузка ...
|
|
| 22 | 816-306C | PLUG, SPRING ROD CASTING |
Загрузка ...
|
|
| 23 | 817-688C | HOLE PLUG |
Загрузка ...
|
|
| 24 | 802-045C | HHCS |
Загрузка ...
|
|
| 25 | 804-154C | WASHER POWDER METAL CONE |
Загрузка ...
|
|
| 26 | 803-037C | NUT HEX WHIZ |
Загрузка ...
|
|
| 27 | 107-137V | FLANGE AND BRG ASSY |
Загрузка ...
|
|
| 28 | 800-213C | RIVET,BUTTON HEAD |
Загрузка ...
|
|
| 29 | 820-287C | DISK |
Загрузка ...
|
|
| 30 | 122-001S | PW ADJUST TRUNION ASSY |
Загрузка ...
|
|
| 31 | 817-328C | T-HANDLE ASSEMBLY |
Загрузка ...
|
|
| 32 | 805-186C | PIN ROLL |
Загрузка ...
|
|
| 33 | 817-347C | OPENER TRUNION |
Загрузка ...
|
|
| 34 | 807-106C | SPRING |
Загрузка ...
|
|
| 35 | 805-385C | PIN CLEVIS |
Загрузка ...
|
|
| 36 | 800-008C | CLAMP HOSE |
Загрузка ...
|
|
| 37 | 816-239C | SEED HOSE |
Загрузка ...
|
|
| 38 | 800-009C | CLAMP HOSE |
Загрузка ...
|
|
| 39 | 121-044D | ADJ.YOKE END |
Загрузка ...
|
|
| 40 | 803-036C | NUT HEX JAM |
Загрузка ...
|
|
| 41 | 803-193C | NUT HEX FLANGE |
Загрузка ...
|
|
| 42 | 121-154D | SPRING STOP STAMPING |
Загрузка ...
|
|
| 43 | 802-550C | HHCS |
Загрузка ...
|
|
| 44 | 807-262C | SPRING COMP |
Загрузка ...
|
|
| 45 | 812-236C | OPNR SPRING RD TRUNION CASTING |
Загрузка ...
|
|
| 46 | 188-001V | BRG |
Загрузка ...
|
|
| 47 | 890-466C | HSG RIBB FLG |
Загрузка ...
|
|
| 48 | 121-174D | OPENER TRANSPORT STOP PLATE |
Загрузка ...
|
|
| 49 | 801-025C | SCREW HEX |
Загрузка ...
|
|
| 50 | 816-352C | AIR DRILL DD OPNR HOSE BOOT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
