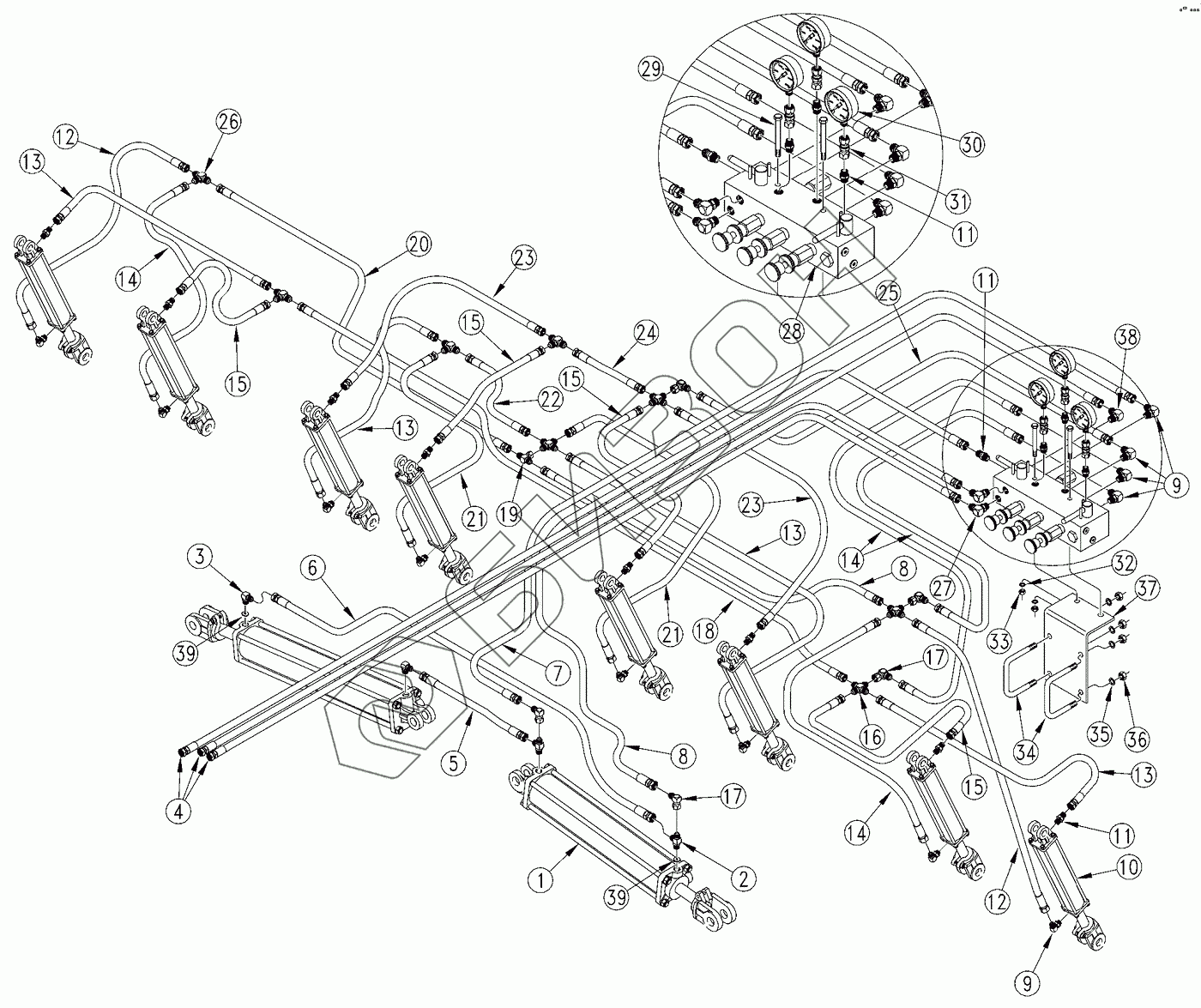

Графический каталог запасных частей к технике: Great Plains CTA4000 HD. Hydraulic System (S/N EE1130-)
1
2
3
4
5
6
7
8
8
9
9
10
11
11
11
12
12
13
13
13
13
14
14
14
15
15
15
15
16
17
17
18
19
20
21
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 810-361C | CYL |
Загрузка ...
|
|
| 2 | 811-249C | TE |
Загрузка ...
|
|
| 3 | 811-171C | EL |
Загрузка ...
|
|
| 4 | 811-709C | HH |
Загрузка ...
|
|
| 5 | 811-711C | HH |
Загрузка ...
|
|
| 6 | 811-710C | HH |
Загрузка ...
|
|
| 7 | 811-712C | HH |
Загрузка ...
|
|
| 8 | 811-707C | HH |
Загрузка ...
|
|
| 9 | 811-065C | EL |
Загрузка ...
|
|
| 10 | 810-368C | CYL |
Загрузка ...
|
|
| 11 | 811-170C | AD |
Загрузка ...
|
|
| 12 | 811-699C | HH |
Загрузка ...
|
|
| 13 | 811-700C | HH |
Загрузка ...
|
|
| 14 | 811-701C | HH |
Загрузка ...
|
|
| 15 | 811-702C | HH |
Загрузка ...
|
|
| 16 | 811-581C | CR |
Загрузка ...
|
|
| 17 | 811-169C | EL |
Загрузка ...
|
|
| 18 | 811-708C | HH |
Загрузка ...
|
|
| 19 | 811-193C | TE |
Загрузка ...
|
|
| 20 | 811-706C | HH |
Загрузка ...
|
|
| 21 | 811-704C | HH |
Загрузка ...
|
|
| 22 | 811-705C | HH |
Загрузка ...
|
|
| 23 | 811-703C | HH |
Загрузка ...
|
|
| 24 | 811-253C | HH |
Загрузка ...
|
|
| 25 | 811-713C | HH |
Загрузка ...
|
|
| 26 | 811-312C | TE |
Загрузка ...
|
|
| 27 | 811-063C | EL |
Загрузка ...
|
|
| 28 | 810-381C | PRESS REDUCING-SELECTOR VALVE |
Загрузка ...
|
|
| 29 | 802-026C | HHCS |
Загрузка ...
|
|
| 30 | 810-300C | PRESSURE GAUGE |
Загрузка ...
|
|
| 31 | 811-582C | AD |
Загрузка ...
|
|
| 32 | 804-013C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 33 | 803-014C | NUT HEX |
Загрузка ...
|
|
| 34 | 806-035C | U-BOLT |
Загрузка ...
|
|
| 35 | 804-015C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 36 | 803-020C | NUT HEX |
Загрузка ...
|
|
| 37 | 160-610D | CTA SELECTOR/REDUCING VLVE MNT |
Загрузка ...
|
|
| 38 | 811-216C | EL |
Загрузка ...
|
|
| 39 | 196-430D | ORIFICE PLATE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
