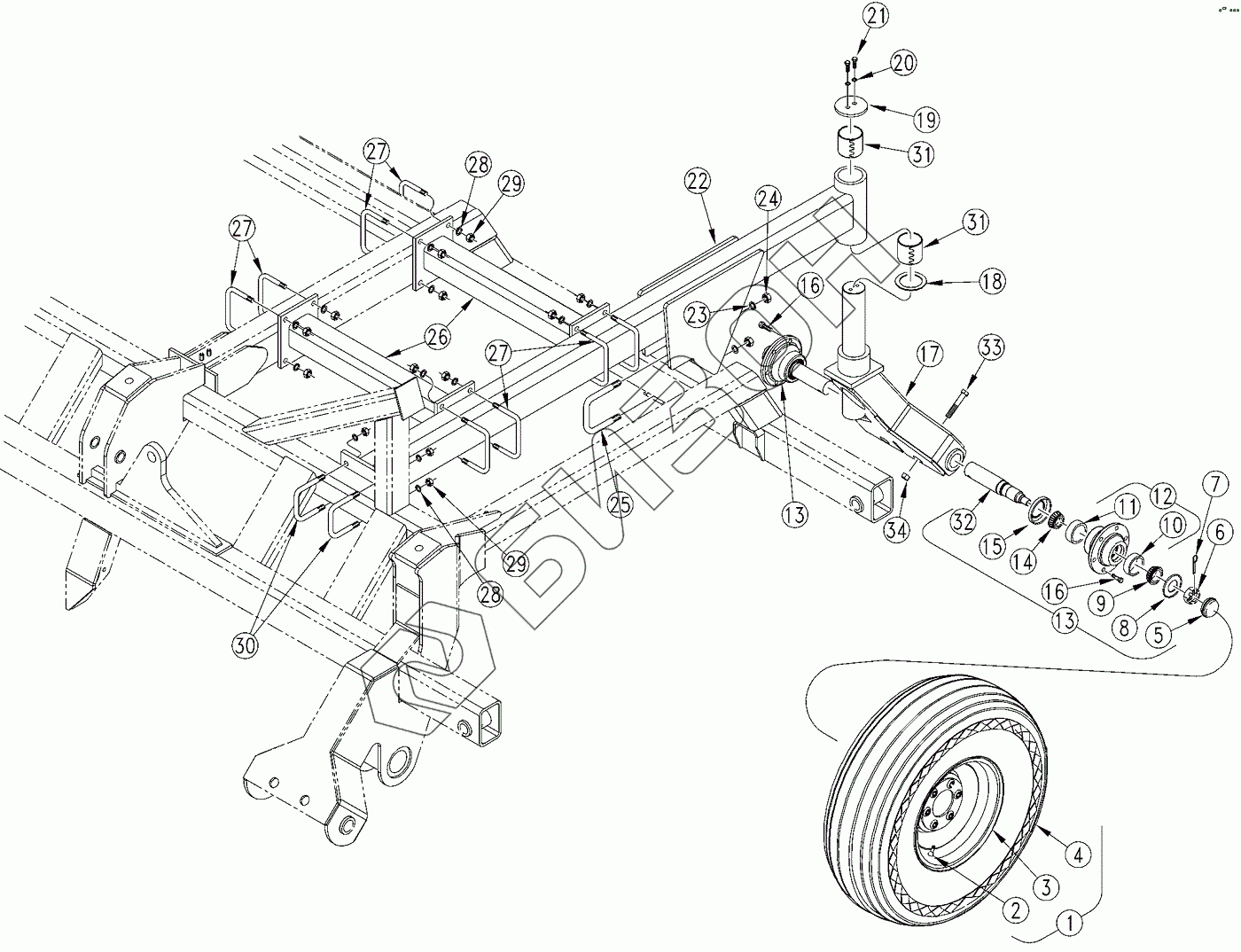

Графический каталог запасных частей к технике: Great Plains CTA4000 HD. Lift Assist Assembly
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
28
29
29
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 155-007K | TRANSPORT WHEEL/TIRE ASY BKSN |
Загрузка ...
|
|
| 1 | 155-012K | TRANSPORT WHEEL & TIRE ASSY |
Загрузка ...
|
|
| 2 | 816-035C | VALVE STEM |
Загрузка ...
|
|
| 3 | 814-023C | WHEEL |
Загрузка ...
|
|
| 3 | 814-551C | WHEEL |
Загрузка ...
|
|
| 4 | 814-038C | TIRE |
Загрузка ...
|
|
| 5 | 200-001D | HUB GREASE CAP |
Загрузка ...
|
|
| 6 | 803-029C | NUT HEX SLOTTED |
Загрузка ...
|
|
| 7 | 805-016C | PIN COTTER |
Загрузка ...
|
|
| 8 | 181-064D | SPINDLE WASHER, HARDENED |
Загрузка ...
|
|
| 9 | 822-021C | BEARING CONE |
Загрузка ...
|
|
| 10 | 822-020C | BEARING CUP |
Загрузка ...
|
|
| 11 | 822-053C | BRG CUP |
Загрузка ...
|
|
| 12 | 815-094C | HUB |
Загрузка ...
|
|
| 13 | 815-090C | HUB & SPINDLE |
Загрузка ...
|
|
| 14 | 822-048C | BRG CONE |
Загрузка ...
|
|
| 15 | 816-265C | SEAL |
Загрузка ...
|
|
| 16 | 802-104C | BOLT WHEEL |
Загрузка ...
|
|
| 17 | 161-132H | NTA REAR CASTER WELDLMENT |
Загрузка ...
|
|
| 18 | 804-102C | PIVOT THRUST WASHER |
Загрузка ...
|
|
| 19 | 161-231D | NTA CASTER RETAINER CAP |
Загрузка ...
|
|
| 20 | 804-015C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 21 | 802-034C | HHCS |
Загрузка ...
|
|
| 22 | 161-122H | LIFT ASSIST ARM |
Загрузка ...
|
|
| 23 | 804-023C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 24 | 803-027C | NUT HEX |
Загрузка ...
|
|
| 25 | 806-128C | U-BOLT |
Загрузка ...
|
|
| 26 | 160-251H | LIFT ASSIST ARM SD BRACE |
Загрузка ...
|
|
| 27 | 806-016C | U-BOLT |
Загрузка ...
|
|
| 28 | 804-022C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 29 | 803-021C | NUT HEX |
Загрузка ...
|
|
| 30 | 806-062C | U-BOLT |
Загрузка ...
|
|
| 31 | 890-193C | STEEL BUSHING |
Загрузка ...
|
|
| 32 | 815-089C | SPINDLE |
Загрузка ...
|
|
| 33 | 802-153C | HHCS |
Загрузка ...
|
|
| 34 | 803-024C | NUT LOCK |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
