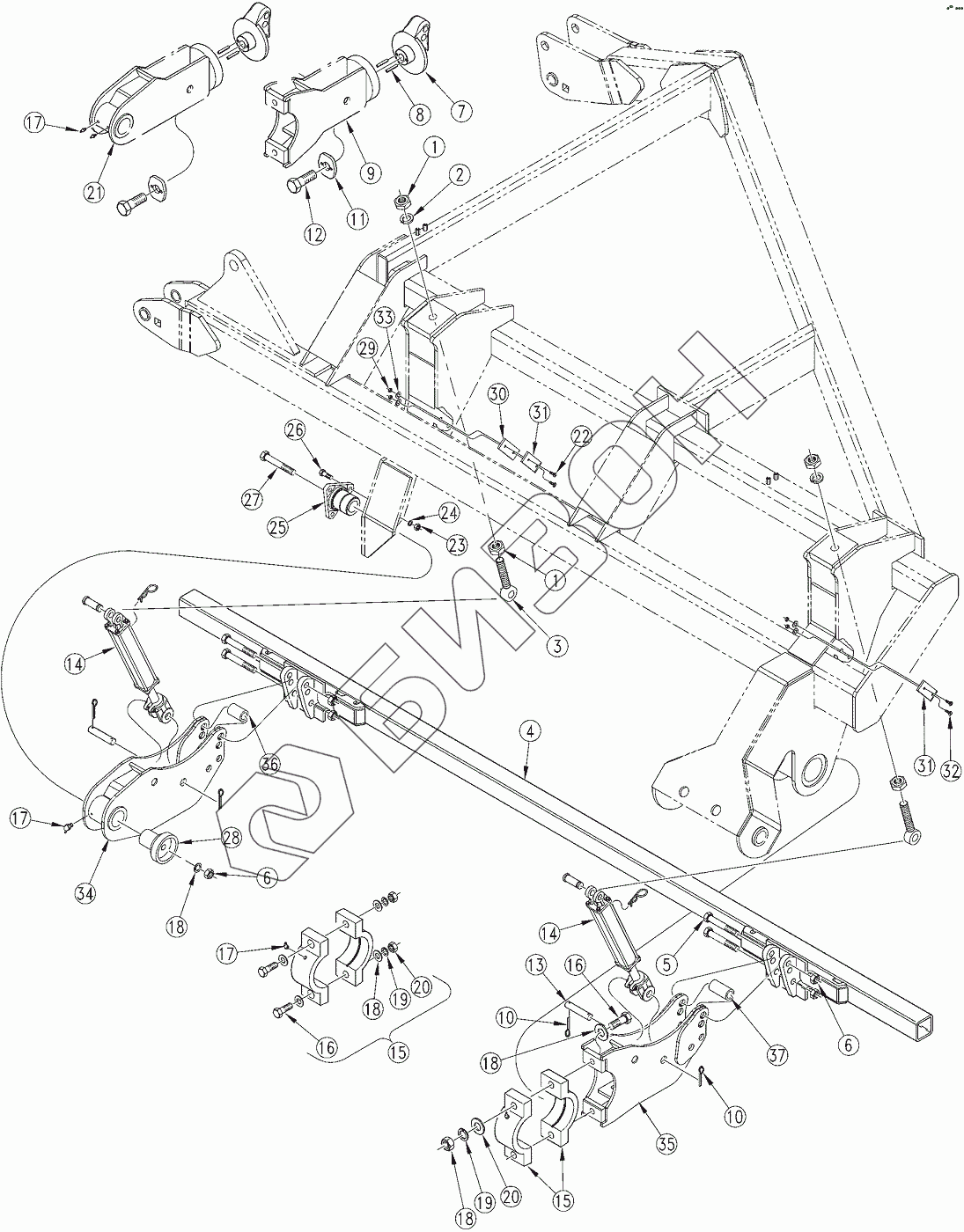

Графический каталог запасных частей к технике: Great Plains CTA4000 HD. Wing Subframes
1
1
2
3
4
4
5
6
6
7
8
9
10
10
11
12
13
14
14
15
15
16
16
17
17
17
18
18
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 803-031C | NUT HEX |
Загрузка ...
|
|
| 2 | 804-027C | WASHER LOCK SPRING 1 PLT |
Загрузка ...
|
|
| 3 | 194-129H | EYE BOLT |
Загрузка ...
|
|
| 4 | 160-241H | LHW SUBFRM |
Загрузка ...
|
|
| 4 | 160-242H | RHW SUBFRM |
Загрузка ...
|
|
| 5 | 802-192C | HHCS |
Загрузка ...
|
|
| 6 | 803-028C | NUT NY-LOK |
Загрузка ...
|
|
| 7 | 194-100D | TRUNNION CASTING MACHINED |
Загрузка ...
|
|
| 8 | 805-156C | PIN ROLL |
Загрузка ...
|
|
| 9 | 194-124H | SUBFRAME PIVOT ARM OUTSIDE |
Загрузка ...
|
|
| 10 | 805-104C | PIN COTTER |
Загрузка ...
|
|
| 11 | 194-101D | PIVOT ARM WASHER |
Загрузка ...
|
|
| 12 | 802-441C | HHCS |
Загрузка ...
|
|
| 13 | 805-236C | PIN CLEVIS |
Загрузка ...
|
|
| 14 | 810-368C | CYL |
Загрузка ...
|
|
| 15 | 194-123K | BEARING ASSEMBLY |
Загрузка ...
|
|
| 16 | 802-204C | HHCS |
Загрузка ...
|
|
| 17 | 800-058C | GREASE ZERK |
Загрузка ...
|
|
| 18 | 804-025C | WASHER FLAT |
Загрузка ...
|
|
| 19 | 804-023C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 20 | 803-027C | NUT HEX |
Загрузка ...
|
|
| 21 | 194-128H | SUBFRAME PIVOT ARM INSIDE |
Загрузка ...
|
|
| 22 | 801-093C | SFCHMS |
Загрузка ...
|
|
| 23 | 803-020C | NUT HEX |
Загрузка ...
|
|
| 24 | 804-015C | WASHER LOCK SPRING |
Загрузка ...
|
|
| 25 | 120-247D | BOLT PIVOT CAST W/ BOLT H0LE |
Загрузка ...
|
|
| 26 | 802-082C | HHCS |
Загрузка ...
|
|
| 27 | 802-095C | HHCS |
Загрузка ...
|
|
| 28 | 195-188H | SUBFRAME ARM RETAINER |
Загрузка ...
|
|
| 29 | 803-006C | NUT-HEX |
Загрузка ...
|
|
| 30 | 160-568D | CTA SF ARM SUPPORT WEAR SPACR |
Загрузка ...
|
|
| 31 | 817-332C | CTA SF ARM SUPPORT WEAR PLATE |
Загрузка ...
|
|
| 32 | 801-152C | SFCHMS |
Загрузка ...
|
|
| 33 | 804-131C | WASHER FENDER |
Загрузка ...
|
|
| 34 | 194-156H | SUBFRAME FLEX ARM, INNER |
Загрузка ...
|
|
| 35 | 194-155H | SUBFRAME FLEX ARM, OUTER |
Загрузка ...
|
|
| 36 | 194-516D | SUBFRAME FLEX ARM SPACER,SHORT |
Загрузка ...
|
|
| 37 | 194-515D | SUBFRAME FLEX ARM SPACER, LONG |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
