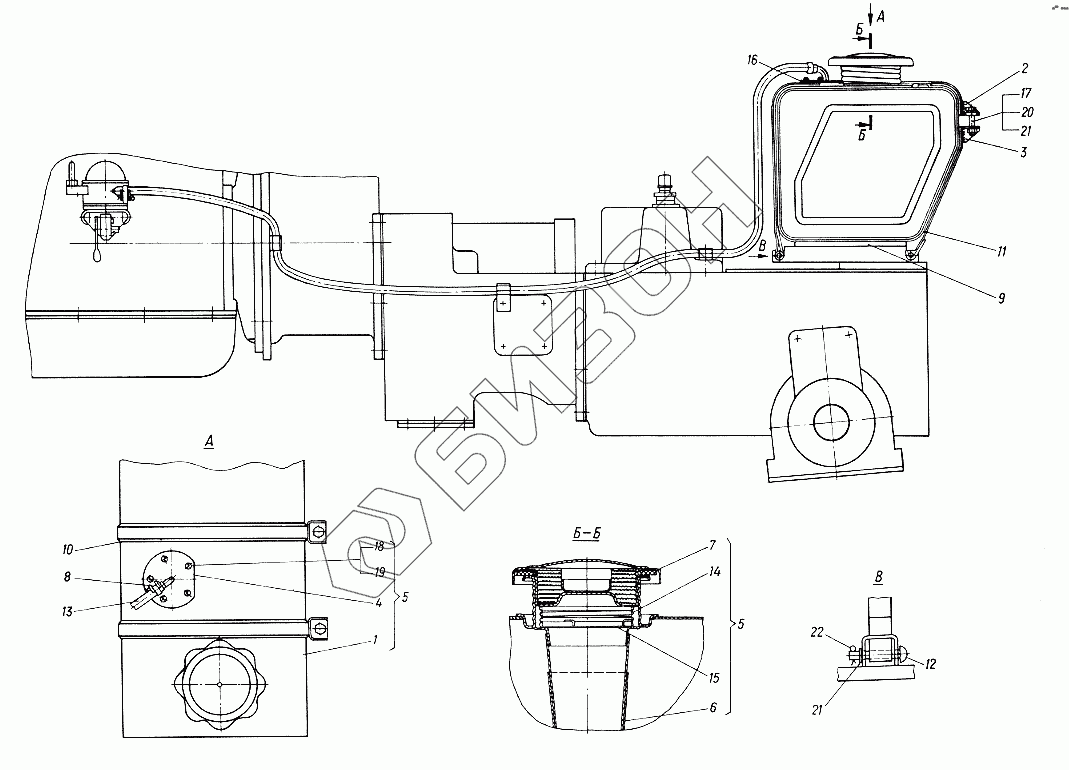

Графический каталог запасных частей к технике: ХТЗ Т-012. Бак топливный
010.50.001
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 010.50.001 | 010.50.001 | Бак топливный |
Загрузка ...
|
|
| 1 | 010.50.010 | Бак топливный |
Загрузка ...
|
|
| 2 | 010.50.011 | Лента передняя |
Загрузка ...
|
|
| 3 | 010.50.012 | Лента задняя |
Загрузка ...
|
|
| 4 | 010.50.013 | Трубка заборная |
Загрузка ...
|
|
| 5 | 010.50.016 | Бак топливный |
Загрузка ...
|
|
| 6 | 74.50.015 | Фильтр 160 ГОСТ 15870-70 |
Загрузка ...
|
|
| 7 | 7430.042-4 | Крышка |
Загрузка ...
|
|
| 8 | ХС-13 | Хомутик стяжной |
Загрузка ...
|
|
| 9 | 010.50.111 | Прокладка |
Загрузка ...
|
|
| 10 | 010.50.112 | Прокладка |
Загрузка ...
|
|
| 11 | 010.30.112-01 | Прокладка |
Загрузка ...
|
|
| 12 | 010.50.114 | Ось |
Загрузка ...
|
|
| 13 | 010.30.115 | Шланг |
Загрузка ...
|
|
| 14 | 7430.436 | Пружина |
Загрузка ...
|
|
| 15 | 150.30.133 | Заслонка |
Загрузка ...
|
|
| 16 | 150.30.141А | Прокладка |
Загрузка ...
|
|
| 17 | М6х35.7795 | Болт |
Загрузка ...
|
|
| 18 | М5Х10.17473 | Винт |
Загрузка ...
|
|
| 19 | 5.65Г.6402 | Шайба |
Загрузка ...
|
|
| 20 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 21 | 6.04.11371 | Шайба |
Загрузка ...
|
|
| 22 | 2х12.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
