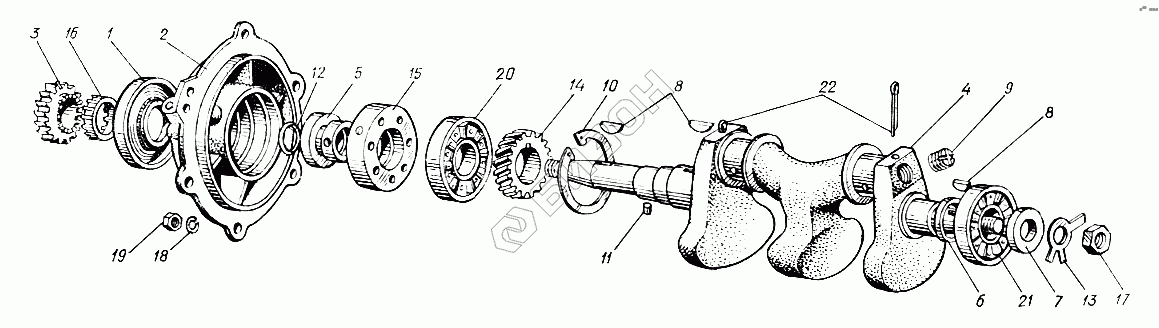

Графический каталог запасных частей к технике: ХТЗ Т-012. Коленчатый вал
УД25-1030000-10
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УД25-1030000-10 | УД25-1030000-10 | Коленчатый вал |
Загрузка ...
|
|
| 1 | УД15-1030010-01 | Манжета |
Загрузка ...
|
|
| 2 | УД15-1030020-10 | Опора коленчатого вала |
Загрузка ...
|
|
| 3 | УД15-1030030-02 | Колесо зубчатое храповое |
Загрузка ...
|
|
| 4 | УД25-1030001-01 | Коленчатый вал |
Загрузка ...
|
|
| 5 | УД25-1030002-10 | Втулка манжеты |
Загрузка ...
|
|
| 6 | УД25-1030007 | Кольцо установочное |
Загрузка ...
|
|
| 7 | УД15-1030008 | Втулка манжеты |
Загрузка ...
|
|
| 8 | УД15-1030009 | Шпонка сегментная |
Загрузка ...
|
|
| 9 | УД15-1030011-01 | Пробка |
Загрузка ...
|
|
| 10 | УД15-1030012 | Кольцо упорное |
Загрузка ...
|
|
| 11 | УД15-1030013 | Штифт |
Загрузка ...
|
|
| 12 | УД15-1030014 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | УД15-1030018 | Шайба |
Загрузка ...
|
|
| 14 | УД15-1030019 | Колесо зубчатое |
Загрузка ...
|
|
| 15 | УД15-1030041 | Подшипник |
Загрузка ...
|
|
| 16 | УД15-1031002-10 | Втулка-храповик |
Загрузка ...
|
|
| 17 | УД15-1031008 | Гайка |
Загрузка ...
|
|
| 18 | 2СД-1009147 | Шайба |
Загрузка ...
|
|
| 19 | М8.5915 | Гайка |
Загрузка ...
|
|
| 20 | 207К5.8338 | Подшипник |
Загрузка ...
|
|
| 21 | 2207КМ.8328 | Подшипник |
Загрузка ...
|
|
| 22 | 2,5х16.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
