Позиция на иллюстрации Заводской номер детали Название детали Цена

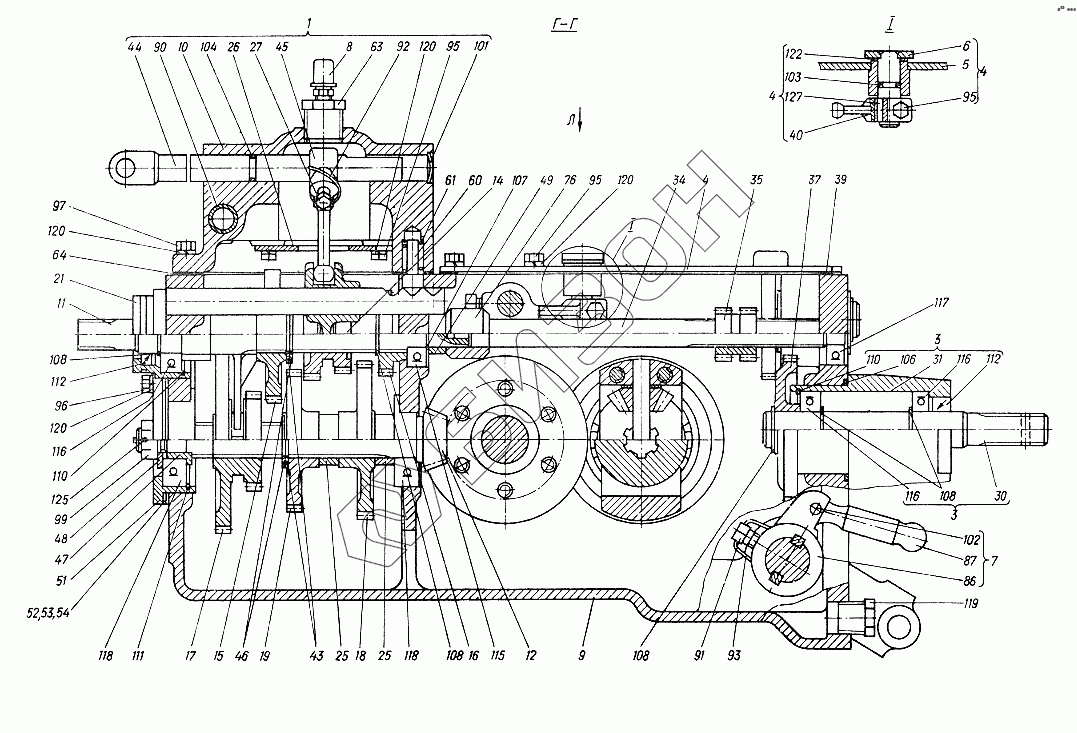

010.37.001 010.37.001 Коробка передач
Загрузка ...
1 010.37.011-1 Крышка
Загрузка ...
3 010.37.013-1 Опора вала привода ВОМ
Загрузка ...
4 010.37.014-1 Крышка
Загрузка ...
5 010.37.019-1 Крышка
Загрузка ...
6 010.37.020 Рычаг
Загрузка ...
7 010.56.027 Рычаг
Загрузка ...
8 125.72.019 Сапун в сборе
Загрузка ...
9 010.37.101-2 Корпус
Загрузка ...
10 010.37.102-1 Крышка
Загрузка ...
11 010.37.103 Вал
Загрузка ...
12 010.37.104 Вал
Загрузка ...
14 010.37.106 Колесо зубчатое
Загрузка ...
15 010.37.107 Колесо зубчатое
Загрузка ...
16 010.37.108 Колесо зубчатое
Загрузка ...
17 010.37.109 Колесо зубчатое
Загрузка ...
18 010.37.110 Колесо зубчатое
Загрузка ...
19 010.37.111 Колесо зубчатое
Загрузка ...
21 010.37.113 Стакан
Загрузка ...
25 010.37.126 Втулка
Загрузка ...
26 010.37.130 Кулиса
Загрузка ...
27 010.37.131 Болт
Загрузка ...
30 010.37.153-1 Вал
Загрузка ...
31 010.37.154-1 Стакан
Загрузка ...
34 010.37.160 Вал
Загрузка ...
35 010.37.162 Колесо зубчатое
Загрузка ...
37 010.37.164 Колесо зубчатое
Загрузка ...
39 010.37.169 Прокладка
Загрузка ...
40 010.37.191 Рычаг
Загрузка ...
43 010.37.206 Шайба
Загрузка ...
44 010.37.208-1 Валик
Загрузка ...
45 010.37.209-1 Поводок
Загрузка ...
46 010.37.211 Шайба
Загрузка ...
47 010.37.225 Втулка
Загрузка ...
48 010.37.226 Шайба
Загрузка ...
49 010.37.241 Втулка
Загрузка ...
51 08.37.114 Стакан
Загрузка ...
52 08.37.115 Прокладка
Загрузка ...
53 08.37.115-01 Прокладка
Загрузка ...
54 08.37.115-02 Прокладка
Загрузка ...
60 08.37.124 Фиксатор
Загрузка ...
61 08.37.125 Пружина
Загрузка ...
63 08.37.135 Пробка
Загрузка ...
64 08.37.141 Прокладка
Загрузка ...
76 08.37.161 Муфта шлицевая
Загрузка ...
86 010.56.118 Шток
Загрузка ...
87 010.56.115 Рычаг
Загрузка ...
90 125.20.112 Втулка
Загрузка ...
91 125.37.299 Болт стопорный
Загрузка ...
92 ПЖ-1,6х160 Проволока
Загрузка ...
93 ПЖ-2х200 Проволока
Загрузка ...
95 М8х20.7796 Болт
Загрузка ...
96 М8х25.7796 Болт
Загрузка ...
97 М8х30.7796 Болт
Загрузка ...
99 М16.5933 Гайка
Загрузка ...
101 20.3111 Заглушка
Загрузка ...
102 5х32.10300 Заклепка
Загрузка ...
103 010-014-25-2-2.9833 Кольцо
Загрузка ...
104 014-018-25-2-2.9833 Кольцо
Загрузка ...
106 065-070-30-2-2.9833 Кольцо
Загрузка ...
107 В20.13942 Кольцо
Загрузка ...
108 В25.13942 Кольцо
Загрузка ...
110 В52.13943 Кольцо
Загрузка ...
111 2В62.13943 Кольцо
Загрузка ...
112 1.2-25х42-1.8752 Манжета
Загрузка ...
115 204.8338 Подшипник
Загрузка ...
116 205.8338 Подшипник
Загрузка ...
117 302.8338 Подшипник
Загрузка ...
118 305.8338 Подшипник
Загрузка ...
119 КГ1/2" Пробка
Загрузка ...
120 8.65Г.6402 Шайба
Загрузка ...
122 14.04.11371 Шайба
Загрузка ...
125 4х32.397 Шплинт
Загрузка ...
127 2-4х4х16.23360 Шпонка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
