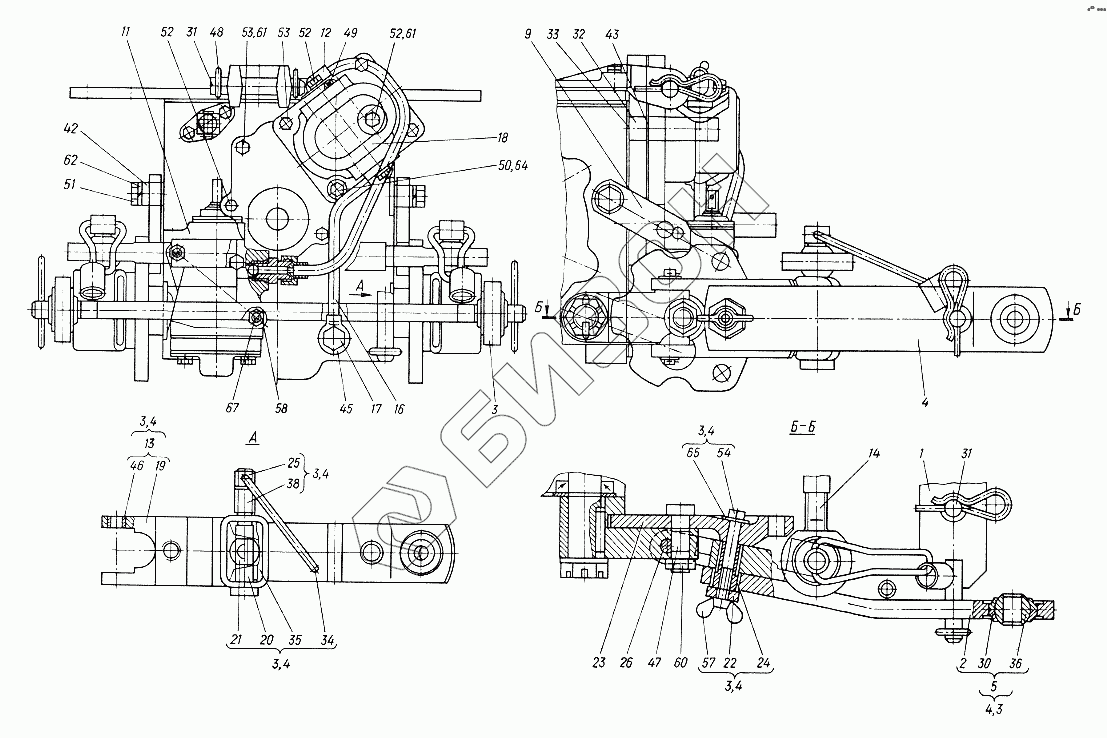

Графический каталог запасных частей к технике: ХТЗ Т-012. Механизм навески
1
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
9
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
30
31
31
32
33
34
35
36
38
42
43
45
46
47
48
49
50
51
52
52
52
53
53
54
57
58
60
61
61
62
64
65
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 010.56.001-1-01 | 010.56.001-1-01 | Механизм навески |
Загрузка ...
|
|
| 1 | 010.56.011 | Брус |
Загрузка ...
|
|
| 2 | 010.56.012 | Рычаг |
Загрузка ...
|
|
| 3 | 010.56.013 | Тяга |
Загрузка ...
|
|
| 4 | 010.56.013-01 | Тяга |
Загрузка ...
|
|
| 5 | 010.56.014 | Тяга |
Загрузка ...
|
|
| 9 | 010.56.017 | Серьга |
Загрузка ...
|
|
| 11 | 010.56.021-2 | Распределитель |
Загрузка ...
|
|
| 12 | 010.56.022 | Труба |
Загрузка ...
|
|
| 13 | 010.56.023 | Поводок |
Загрузка ...
|
|
| 14 | 010.56.024 | Тяга |
Загрузка ...
|
|
| 16 | 010.56.026 | Труба |
Загрузка ...
|
|
| 17 | 08.56.023 | Фильтр |
Загрузка ...
|
|
| 18 | НШ6Т1-0101002-4 | Насос шестеренный НШ6Т1 |
Загрузка ...
|
|
| 19 | 010.56.102 | Поводок |
Загрузка ...
|
|
| 20 | 010.56.103 | Тяга |
Загрузка ...
|
|
| 21 | 010.56.104 | Сухарь |
Загрузка ...
|
|
| 22 | 010.56.107 | Втулка |
Загрузка ...
|
|
| 23 | 010.56.109 | Шайба |
Загрузка ...
|
|
| 24 | 010.56.110 | Втулка |
Загрузка ...
|
|
| 25 | 010.56.112 | Втулка |
Загрузка ...
|
|
| 26 | 010.56.114-1 | Штырь |
Загрузка ...
|
|
| 30 | 010.56.121 | Кольцо |
Загрузка ...
|
|
| 31 | 010.56.124 | Палец |
Загрузка ...
|
|
| 32 | 010.56.128 | Крышка |
Загрузка ...
|
|
| 33 | 010.56.129 | Прокладка |
Загрузка ...
|
|
| 34 | 010.56.130 | Рукоятка |
Загрузка ...
|
|
| 35 | 010.56.131 | Щиток |
Загрузка ...
|
|
| 36 | 010.56.132 | Шарнир |
Загрузка ...
|
|
| 38 | 010.56.140 | Втулка |
Загрузка ...
|
|
| 42 | 08.56.113-1 | Втулка |
Загрузка ...
|
|
| 43 | 08.56.162 | Прокладка |
Загрузка ...
|
|
| 45 | 16.006 | Шайба |
Загрузка ...
|
|
| 46 | 120-3501139 | Втулка регулировочного рычага |
Загрузка ...
|
|
| 47 | 150.37.538 | Болт специальный |
Загрузка ...
|
|
| 48 | 151.58.121 | Шплинт |
Загрузка ...
|
|
| 49 | НШ46-0505038 | Кольцо |
Загрузка ...
|
|
| 50 | М8х55.7795 | Болт |
Загрузка ...
|
|
| 51 | М14х55.7795 | Болт |
Загрузка ...
|
|
| 52 | М8х25.7796 | Болт |
Загрузка ...
|
|
| 53 | М8х30.7796 | Болт |
Загрузка ...
|
|
| 54 | М10х80.7796 | Болт |
Загрузка ...
|
|
| 57 | М10.3032 | Гайка |
Загрузка ...
|
|
| 58 | М10.5915 | Гайка |
Загрузка ...
|
|
| 60 | М16х1,5.5929 | Гайка |
Загрузка ...
|
|
| 61 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 62 | 14.65Г.6402 | Шайба |
Загрузка ...
|
|
| 64 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 65 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 67 | М10х120.22038 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
