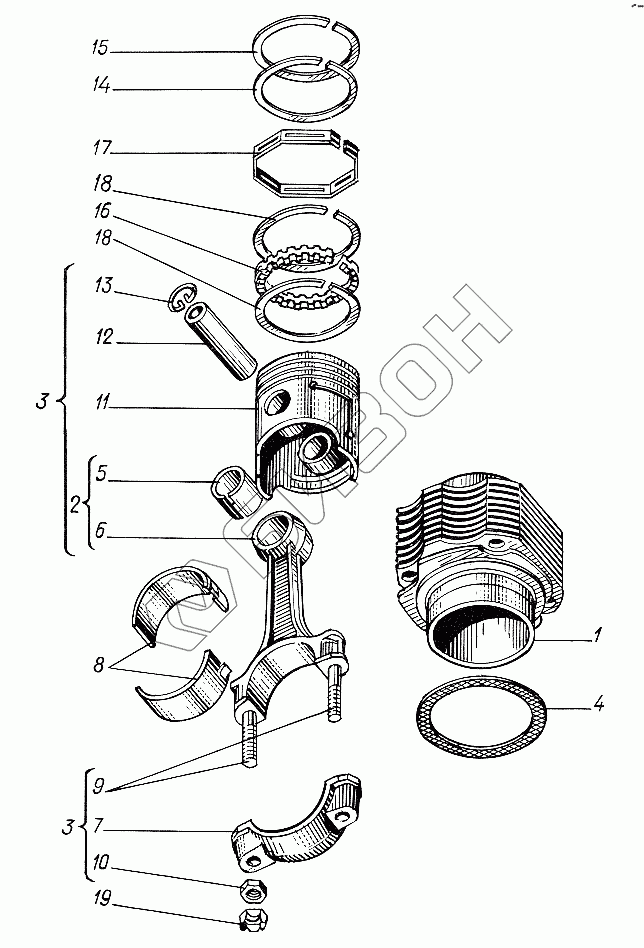

Графический каталог запасных частей к технике: ХТЗ Т-012. Цилиндр, поршень и шатун
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 966-1004014 | 966-1004014 | Поршень с пальцем |
Загрузка ...
|
|
| 966-1000114 | 966-1000114 | Комплект шатунных вкладышей |
Загрузка ...
|
|
| 966А-1000101 | 966А-1000101 | Комплект поршневых колец |
Загрузка ...
|
|
| 965-1000110-БЗ | 965-1000110-БЗ | Болт крышки шатуна в комплекте с гайкой |
Загрузка ...
|
|
| 1 | УД15-1020000 | Цилиндр |
Загрузка ...
|
|
| 2 | 965-1004045А | Шатун |
Загрузка ...
|
|
| 3 | 966-1004012 | Поршень и шатун |
Загрузка ...
|
|
| 4 | УД15-1020001 | Прокладка |
Загрузка ...
|
|
| 5 | 965-1004050В | Втулка шатуна |
Загрузка ...
|
|
| 6 | 965-1004052 | Шатун |
Загрузка ...
|
|
| 7 | 965-1004055А | Крышка шатуна |
Загрузка ...
|
|
| 8 | 965-1004058А | Вкладыш |
Загрузка ...
|
|
| 9 | 965-1004062-Б2 | Болт |
Загрузка ...
|
|
| 10 | 965-1004064-10 | Гайка |
Загрузка ...
|
|
| 11 | 966-1004015А | Поршень |
Загрузка ...
|
|
| 12 | 966-1004020 | Палец поршневой |
Загрузка ...
|
|
| 13 | 966-1004022-10 | Кольцо стопорное |
Загрузка ...
|
|
| 14 | 966-1004025 | Кольцо нижнее |
Загрузка ...
|
|
| 15 | 966-1004030 | Кольцо верхнее |
Загрузка ...
|
|
| 16 | 966А-1004038 | Расширитель осевой маслосъемного кольца |
Загрузка ...
|
|
| 17 | 966А-1004039 | Расширитель осевой поршневого кольца |
Загрузка ...
|
|
| 18 | 966-1004040 | Диск кольцевой |
Загрузка ...
|
|
| 19 | 966В-1004066 | Гайка стопорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
