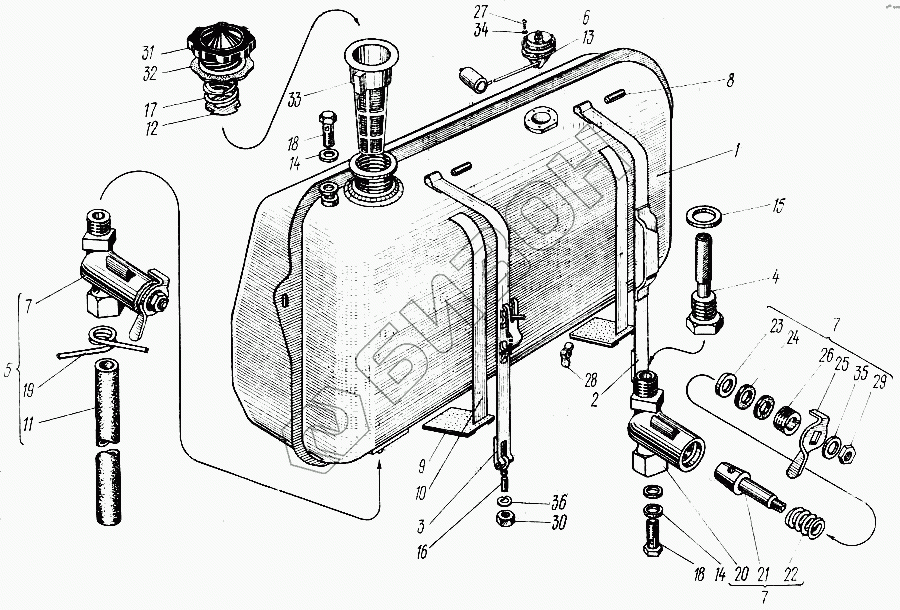

Графический каталог запасных частей к технике: ХТЗ Т-150. Бак топливный
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
14
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.50.010А | 150.50.010А | Бак топливный |
Загрузка ...
|
|
| 1 | 150.50.011-4 | Корпус бака топливного |
Загрузка ...
|
|
| 2 | 150.50.012-2 | Лента бугеля в сборе |
Загрузка ...
|
|
| 3 | 150.50.015-2 | Лента бугеля в сборе левая |
Загрузка ...
|
|
| 4 | 150.50.028 | Переходник |
Загрузка ...
|
|
| 5 | 150.50.029 | Кран со шлангом |
Загрузка ...
|
|
| 6 | БМ144-3806600Д | Датчик указателя уровня топлива |
Загрузка ...
|
|
| 7 | Кр25-1013000 | Кран Кр-25 (ПП6-1) |
Загрузка ...
|
|
| 7 | Кр25-1013000 | Кран Кр-25 (ПП6-1) |
Загрузка ...
|
|
| 8 | 150.50.107 | Палец бугеля |
Загрузка ...
|
|
| 9 | 150.50.109А | Прокладка под бак |
Загрузка ...
|
|
| 10 | 150.50.111 | Прокладка ленты бугеля |
Загрузка ...
|
|
| 11 | 150.50.128 | Шланг сливной |
Загрузка ...
|
|
| 12 | 150.50.133 | Заслонка |
Загрузка ...
|
|
| 13 | 150.50.141А | Прокладка |
Загрузка ...
|
|
| 14 | 16-006 | Прокладка |
Загрузка ...
|
|
| 15 | 54.15.427А | Прокладка краника |
Загрузка ...
|
|
| 16 | 74.47.410-1А | Винт |
Загрузка ...
|
|
| 16 | 74.47.410-1А | Винт |
Загрузка ...
|
|
| 17 | 74.50.436 | Пружина |
Загрузка ...
|
|
| 18 | А12.01.003-03 | Болт |
Загрузка ...
|
|
| 19 | ПЖ-1,6х270 | Проволока |
Загрузка ...
|
|
| 20 | Кр25-1013001 | Корпус |
Загрузка ...
|
|
| 21 | Кр25-1013002 | Пробка |
Загрузка ...
|
|
| 22 | Кр25-1013003 | Пружина |
Загрузка ...
|
|
| 23 | Кр25-1013004 | Шайба |
Загрузка ...
|
|
| 24 | Кр25-1013005 | Шайба сальника |
Загрузка ...
|
|
| 25 | Кр25-1013006 | Ручка |
Загрузка ...
|
|
| 26 | Кр25-1013007 | Гайка сальника |
Загрузка ...
|
|
| 27 | Винт М5-6gх10.58.019 ГОСТ 17473-80 | Винт М5-6gх10.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 28 | Гайка М6.45Л.0112 ГОСТ 3032-76 | Гайка М6.45Л.0112 ГОСТ 3032-76 |
Загрузка ...
|
|
| 29 | Гайка М6.5.019 ГОСТ 5915-70 | Гайка М6.5.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 30 | Гайка М12.6.0112 ГОСТ 5915-70 | Гайка М12.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 31 | 74.50.042-4 | Крышка в сборе |
Загрузка ...
|
|
| 32 | 74.50.433 | Прокладка |
Загрузка ...
|
|
| 33 | 150.50.026 | Фильтр 160Б ГОСТ 15870-84 |
Загрузка ...
|
|
| 34 | Шайба 5 65Г 05 ГОСТ 6402-70 | Шайба 5 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 35 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 36 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
