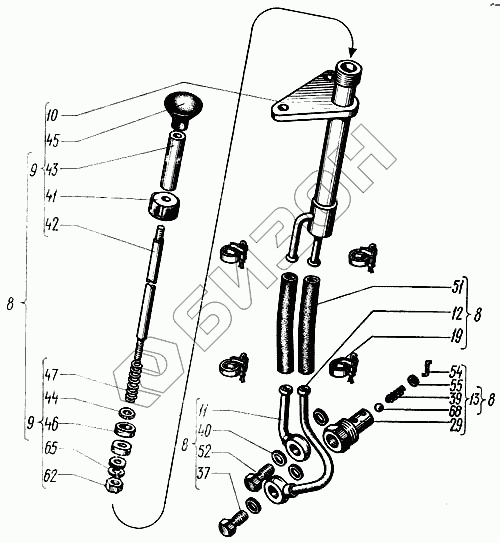

Графический каталог запасных частей к технике: ХТЗ Т-150. Гидросистема трансмиссии
8
8
8
8
9
9
10
11
12
13
19
29
37
39
40
41
42
43
44
45
46
47
51
52
54
55
62
62
65
65
65
65
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.55.001-2 | 150.55.001-2 | Гидросистема трансмиссии |
Загрузка ...
|
|
| 8 | 150.55.049 | Устройство для запуска с буксира |
Загрузка ...
|
|
| 9 | 150.55.050 | Насос |
Загрузка ...
|
|
| 10 | 150.55.051-1 | Корпус насоса |
Загрузка ...
|
|
| 11 | 150.55.052-1 | Труба всасывания |
Загрузка ...
|
|
| 12 | 150.55.053-1 | Труба нагнетания |
Загрузка ...
|
|
| 13 | 150.55.054 | Клапан обратный |
Загрузка ...
|
|
| 19 | ХС-18Ц15.хр | Хомутик стяжной |
Загрузка ...
|
|
| 29 | 150.55.211 | Штуцер |
Загрузка ...
|
|
| 37 | 150.55.252 | Болт |
Загрузка ...
|
|
| 39 | 14.05.114 | Пружина |
Загрузка ...
|
|
| 40 | 16-055 | Прокладка пробки |
Загрузка ...
|
|
| 41 | 54.49.23.002 | Гайка |
Загрузка ...
|
|
| 42 | 54.49.23.005 | Шток |
Загрузка ...
|
|
| 43 | 54.49.23.008 | Амортизатор |
Загрузка ...
|
|
| 44 | 54.49.23.009 | Шайба |
Загрузка ...
|
|
| 45 | 54.49.23.016 | Рукоятка |
Загрузка ...
|
|
| 46 | 54.49.23.022 | Манжета |
Загрузка ...
|
|
| 47 | 54.49.23.025 | Пружина |
Загрузка ...
|
|
| 51 | 150.00.227 | Шланг |
Загрузка ...
|
|
| 52 | А12.01.003-03 | Болт |
Загрузка ...
|
|
| 54 | ПЖ-2х30 | Проволока |
Загрузка ...
|
|
| 55 | ШШс-7х14х1,4 | Шайба |
Загрузка ...
|
|
| 62 | Гайка М8.6.0112 ГОСТ 5915-70 | Гайка М8.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 62 | Гайка М8.6.0112 ГОСТ 5915-70 | Гайка М8.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 65 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 65 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 65 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 65 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 68 | Шарик Б 12-100 ГОСТ 3722-81 | Шарик Б 12-100 ГОСТ 3722-81 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
