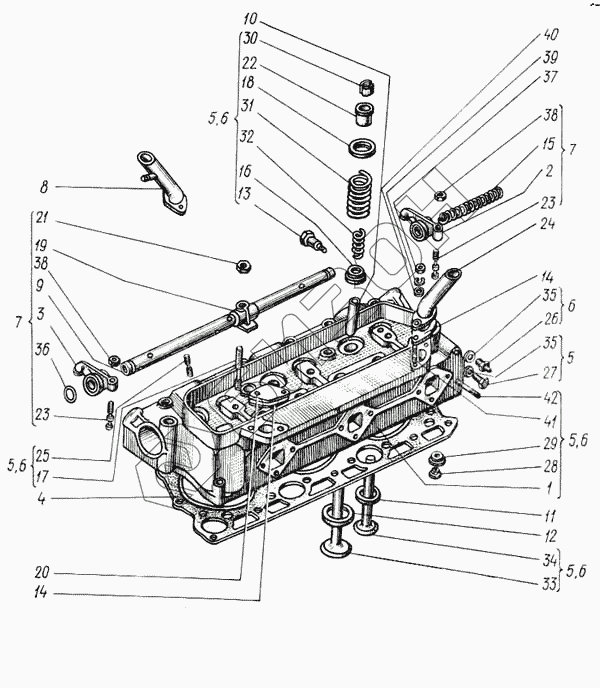

Графический каталог запасных частей к технике: ХТЗ Т-150. Головка цилиндров
1
1
2
3
4
5
5
5
5
5
6
6
6
6
6
7
7
8
9
10
11
12
13
13
14
14
15
16
16
17
17
18
18
19
20
21
22
22
23
23
24
25
25
26
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
35
36
37
38
38
39
40
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 60-06002.31 | Головка цилиндров |
Загрузка ...
|
|
| 1 | 60-06002.31 | Головка цилиндров |
Загрузка ...
|
|
| 2 | 60-06003.02 | Коромысло выпускного клапана |
Загрузка ...
|
|
| 3 | 60-06004.02 | Коромысло впускного клапана |
Загрузка ...
|
|
| 4 | 60-06008.30 | Прокладка головки |
Загрузка ...
|
|
| 5 | 60-06009.10 | Головка с клапанами |
Загрузка ...
|
|
| 6 | 60-06009.10-01 | Головка с клапанами |
Загрузка ...
|
|
| 7 | 60-06013.00 | Механизм распределения |
Загрузка ...
|
|
| 8 | 60-06017.12 | Патрубок водоотводящий левый |
Загрузка ...
|
|
| 9 | 60-06018.01 | Ось коромысел |
Загрузка ...
|
|
| 10 | 60-06103.00 | Втулка направляющая или 236-10070.32 |
Загрузка ...
|
|
| 11 | 60-06106.00 | Седло выпускного клапана |
Загрузка ...
|
|
| 12 | 60-06107.20 | Седло впускного клапана |
Загрузка ...
|
|
| 13 | 60-06112.00 | Рым-болт |
Загрузка ...
|
|
| 13 | 60-06112.00 | Рым-болт |
Загрузка ...
|
|
| 14 | 60-06117.10 | Прокладка водяного патрубка |
Загрузка ...
|
|
| 15 | 60-06122.00 | Пружина распорная |
Загрузка ...
|
|
| 16 | 60-06125.00 | Шайба пружины клапана |
Загрузка ...
|
|
| 16 | 60-06125.00 | Шайба пружины клапана |
Загрузка ...
|
|
| 17 | 60-06138.00 | Шпилька крепления стойки |
Загрузка ...
|
|
| 17 | 60-06138.00 | Шпилька крепления стойки |
Загрузка ...
|
|
| 18 | 60-06140.00 | Тарелка клапана |
Загрузка ...
|
|
| 18 | 60-06140.00 | Тарелка клапана |
Загрузка ...
|
|
| 19 | 60-06141.01 | Стойка осей коромысел |
Загрузка ...
|
|
| 20 | 60-06143.10 | Крышка |
Загрузка ...
|
|
| 21 | 60-06165.00 | Гайка крепления стойки |
Загрузка ...
|
|
| 22 | 60-06171.00 | Втулка тарелки клапана |
Загрузка ...
|
|
| 22 | 60-06171.00 | Втулка тарелки клапана |
Загрузка ...
|
|
| 23 | 60-06172.10 | Винт регулировочный |
Загрузка ...
|
|
| 24 | 60-06183.11 | Патрубок водоотводящий правый |
Загрузка ...
|
|
| 25 | 60-06208.00 | Шпилька крепления форсунки |
Загрузка ...
|
|
| 25 | 60-06208.00 | Шпилька крепления форсунки |
Загрузка ...
|
|
| 26 | 60-06212.00 | Штуцер |
Загрузка ...
|
|
| 27 | 60-06213.00 | Пробка резьбовая |
Загрузка ...
|
|
| 28 | 60-06227.00 | Втулка |
Загрузка ...
|
|
| 28 | 60-06227.00 | Втулка |
Загрузка ...
|
|
| 29 | 60-06228.00 | Кольцо |
Загрузка ...
|
|
| 29 | 60-06228.00 | Кольцо |
Загрузка ...
|
|
| 30 | 6Т2-0671Б | Сухарь клапана |
Загрузка ...
|
|
| 30 | 6Т2-0671Б | Сухарь клапана |
Загрузка ...
|
|
| 31 | 236-1007020 | Пружина клапана наружная |
Загрузка ...
|
|
| 31 | 236-1007020 | Пружина клапана наружная |
Загрузка ...
|
|
| 32 | 236-1007021 | Пружина клапана внутренняя |
Загрузка ...
|
|
| 32 | 236-1007021 | Пружина клапана внутренняя |
Загрузка ...
|
|
| 33 | А05.12.012 | Клапан впускной |
Загрузка ...
|
|
| 33 | А05.12.012 | Клапан впускной |
Загрузка ...
|
|
| 34 | А05.12.013 | Клапан выпускной |
Загрузка ...
|
|
| 34 | А05.12.013 | Клапан выпускной |
Загрузка ...
|
|
| 35 | СМД7-0216-2 | Прокладка поворотного угольника |
Загрузка ...
|
|
| 35 | СМД7-0216-2 | Прокладка поворотного угольника |
Загрузка ...
|
|
| 36 | СМД7-0688 | Кольцо стопорное |
Загрузка ...
|
|
| 37 | Гайка М8-6Н.6.016 ГОСТ 2524-70 | Гайка М8-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 38 | Гайка М12х1,25-6Н.6.05 ГОСТ 2524-70 | Гайка М12х1,25-6Н.6.05 ГОСТ 2524-70 |
Загрузка ...
|
|
| 39 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 40 | Шайба 8х1,5.04.05 ГОСТ 10450-78 | Шайба 8х1,5.04.05 ГОСТ 10450-78 |
Загрузка ...
|
|
| 41 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 |
Загрузка ...
|
|
| 41 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 |
Загрузка ...
|
|
| 42 | Шпилька М10(То/6g)х35.56.016 ГОСТ 22034-76 | Шпилька М10(То/6g)х35.56.016 ГОСТ 22034-76 |
Загрузка ...
|
|
| 42 | Шпилька М10(То/6g)х35.56.016 ГОСТ 22034-76 | Шпилька М10(То/6g)х35.56.016 ГОСТ 22034-76 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
