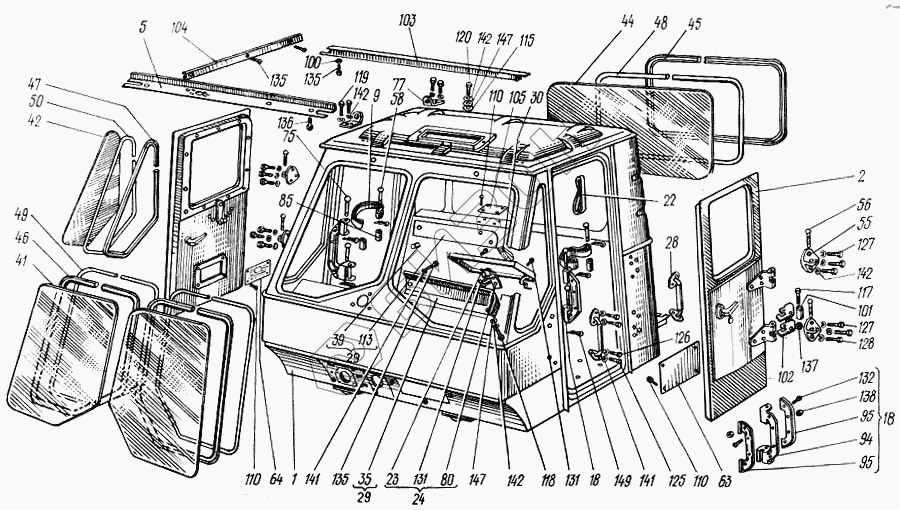

Графический каталог запасных частей к технике: ХТЗ Т-150. Кабина
1
2
5
9
18
18
22
23
24
28
29
29
30
35
39
41
42
44
45
46
47
48
49
50
55
56
58
63
64
75
77
80
85
94
95
95
100
101
102
103
104
105
110
110
110
113
115
117
118
119
119
120
125
126
127
127
127
128
128
135
135
135
135
136
136
137
137
138
141
141
141
142
142
142
142
142
142
142
142
147
147
147
147
149
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.45.002 | 150.45.002 | Кабина |
Загрузка ...
|
|
| 150.45.001-1А | 150.45.001-1А | Кабина |
Загрузка ...
|
|
| 150.45.005 | 150.45.005 | Кабина |
Загрузка ...
|
|
| 1 | 150.45.011-2А | Каркас кабины |
Загрузка ...
|
|
| 2 | 150.45.012-1 | Дверь в сборе |
Загрузка ...
|
|
| 5 | 150.45.017 | Облицовка передняя |
Загрузка ...
|
|
| 9 | 150.45.030-1 | Ограничитель открывания двери в сборе |
Загрузка ...
|
|
| 18 | 150.45.052-1 | Ручка в сборе |
Загрузка ...
|
|
| 22 | 150.45.064 | Ремень в сборе |
Загрузка ...
|
|
| 23 | 150.45.065-1 | Крышка |
Загрузка ...
|
|
| 24 | 150.45.066-1 | Крышка |
Загрузка ...
|
|
| 28 | 150.45.074-1 | Поручень кабины в сборе |
Загрузка ...
|
|
| 29 | 150.45.075* | Щиток левый |
Загрузка ...
|
|
| 30 | 150.45.076 | Ручка в сборе |
Загрузка ...
|
|
| 35 | 150.45.088-1-01 | Панель приборов |
Загрузка ...
|
|
| 39 | 75.45.029 | Скрепка |
Загрузка ...
|
|
| 41 | 150.45.139А | Стекло переднее |
Загрузка ...
|
|
| 42 | 150.45.140А | Стекло боковое |
Загрузка ...
|
|
| 44 | 150.45.142А | Стекло заднее |
Загрузка ...
|
|
| 45 | 150.45.144 | Окантовка НТ-9 |
Загрузка ...
|
|
| 46 | 150.45.144-01 | Окантовка НТ-9 |
Загрузка ...
|
|
| 47 | 150.45.144-06 | Окантовка НТ-9 |
Загрузка ...
|
|
| 48 | 150.45.146 | Шнур распорный НТ-8 |
Загрузка ...
|
|
| 49 | 150.45.146-01 | Шнур распорный НТ-8 |
Загрузка ...
|
|
| 50 | 150.45.146-06 | Шпур распорный НТ-8 |
Загрузка ...
|
|
| 55 | 150.45.186-2 | Петля проема |
Загрузка ...
|
|
| 56 | 150.45.188-1 | Ось петли |
Загрузка ...
|
|
| 58 | 150.45.191А | Палец |
Загрузка ...
|
|
| 63 | 150.45.212-18 | Таблица смазки |
Загрузка ...
|
|
| 64 | 150.45.213 | Табличка фирменная |
Загрузка ...
|
|
| 75 | 150.45.292-1А | Палец |
Загрузка ...
|
|
| 77 | 150.45.309 | Скоба |
Загрузка ...
|
|
| 80 | 150.45.329 | Защелка |
Загрузка ...
|
|
| 85 | 150.45.343 | Трубка |
Загрузка ...
|
|
| 94 | 150.45.408-1 | Ручка |
Загрузка ...
|
|
| 95 | 150.45.410-1 | Накладка ручки |
Загрузка ...
|
|
| 100 | 150.45.449 | Шайба специальная |
Загрузка ...
|
|
| 101 | 150.45.458 | Трубка распорная |
Загрузка ...
|
|
| 102 | 150.45.459-1 | Пружина фиксатора |
Загрузка ...
|
|
| 103 | 150.45.506 | Накладка задняя |
Загрузка ...
|
|
| 104 | 150.45.513-2 | Планка |
Загрузка ...
|
|
| 105 | 150.45.514 | Таблична |
Загрузка ...
|
|
| 110 | 125.45.365 | Шуруп самонарезной |
Загрузка ...
|
|
| 113 | 150.48.247 | Экран |
Загрузка ...
|
|
| 115 | 150.95.935 | Шайба уплотнительная |
Загрузка ...
|
|
| 117 | Болт М8-6gх65.66.019 ГОСТ 7795-70 | Болт М8-6gх65.66.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 118 | Болт М8-6gх12.88.35.019 ГОСТ 7796-70 | Болт М8-6gх12.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 119 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 119 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 120 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 125 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 125 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 126 | Болт 3М6-6gх16.88.35.019 ГОСТ 7798-70 | Болт 3М6-6gх16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 127 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 127 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 128 | Болт 3М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт 3М8-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 128 | Болт 3М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт 3М8-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 135 | Винт В1М6-6gх12.58.019 ГОСТ 17475-80 | Винт В1М6-6gх12.58.019 ГОСТ 17475-80 |
Загрузка ...
|
|
| 135 | Винт В1М6-6gх12.58.019 ГОСТ 17475-80 | Винт В1М6-6gх12.58.019 ГОСТ 17475-80 |
Загрузка ...
|
|
| 136 | Винт В1М6-6gх16.58.019 ГОСТ 17475-80 | Винт В1М6-6gх16.58.019 ГОСТ 17475-80 |
Загрузка ...
|
|
| 136 | Винт В1М6-6gх16.58.019 ГОСТ 17475-80 | Винт В1М6-6gх16.58.019 ГОСТ 17475-80 |
Загрузка ...
|
|
| 137 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 137 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 | Гайка М8-6Н.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 138 | Гайка М5-6Н6.0.112 ГОСТ 5927-70 | Гайка М5-6Н6.0.112 ГОСТ 5927-70 |
Загрузка ...
|
|
| 141 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 141 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 142 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 142 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 142 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 142 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 142 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 147 | Шайба 8.04.0115 ГОСТ 11371-78 | Шайба 8.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 147 | Шайба 8.04.0115 ГОСТ 11371-78 | Шайба 8.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 147 | Шайба 8.04.0115 ГОСТ 11371-78 | Шайба 8.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 149 | Шплинт 2х12.016 ГОСТ 397-79 | Шплинт 2х12.016 ГОСТ 397-79 |
Загрузка ...
|
|
| 165 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
