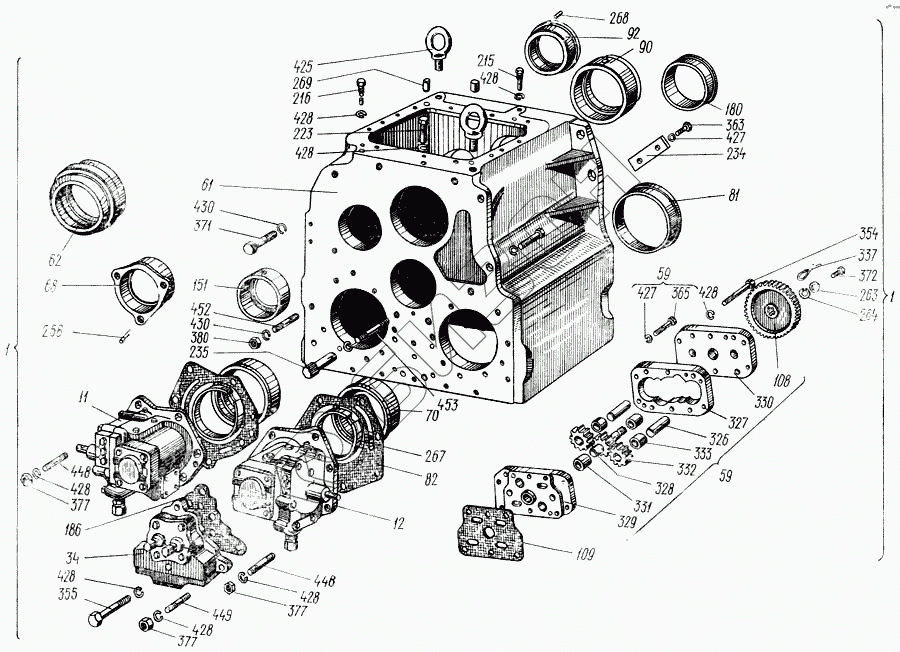

Графический каталог запасных частей к технике: ХТЗ Т-150. Коробка передач
1
1
11
12
34
59
59
61
62
68
70
81
82
90
92
108
109
151
180
186
215
216
223
223
234
235
263
264
267
268
268
269
269
326
327
328
329
330
331
332
333
337
354
355
363
363
363
365
371
372
380
425
430
430
430
449
449
452
453
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.37.001-3 | 150.37.001-3 | Коробка передач с тормозами |
Загрузка ...
|
|
| 1 | 150.37.010-2А | Коробка передач |
Загрузка ...
|
|
| 11 | 150.37.025 | Распределитель правый в сборе |
Загрузка ...
|
|
| 12 | 150.37.026 | Распределитель левый |
Загрузка ...
|
|
| 34 | 150.37.061-2 | Распределитель перепускной |
Загрузка ...
|
|
| 59 | НМШ50.00.00 | Насос шестеренный |
Загрузка ...
|
|
| 61 | 150.37.101-2 | Корпус коробки передач |
Загрузка ...
|
|
| 62 | 150.37.102-1 | Стакан верхний |
Загрузка ...
|
|
| 68 | 150.37.117-2 | Стакан |
Загрузка ...
|
|
| 70 | 150.37.122-1 | Стакан нижний |
Загрузка ...
|
|
| 80 | 150.37.140-1 | Барабан фрикциона |
Загрузка ...
|
|
| 81 | 150.37.142-3 | Стакан |
Загрузка ...
|
|
| 82 | 150.37.143-1 | Прокладка |
Загрузка ...
|
|
| 90 | 150.37.153 | Стакан |
Загрузка ...
|
|
| 92 | 150.37.158-4 | Стакан |
Загрузка ...
|
|
| 108 | 150.37.182-3 | Колесо зубчатое |
Загрузка ...
|
|
| 109 | 150.37.187-2 | Прокладка |
Загрузка ...
|
|
| 151 | 150.37.283-4 | Стакан |
Загрузка ...
|
|
| 180 | 150.37.353-2 | Стакан подшипника |
Загрузка ...
|
|
| 186 | 150.37.362-1 | Прокладка |
Загрузка ...
|
|
| 215 | 150.37.414 | Болт стопорный |
Загрузка ...
|
|
| 216 | 150.37.415 | Болт стопорный |
Загрузка ...
|
|
| 223 | 150.37.472 | Болт стопорный |
Загрузка ...
|
|
| 223 | 150.37.472 | Болт стопорный |
Загрузка ...
|
|
| 234 | 150.37.532 | Плайка стопорная |
Загрузка ...
|
|
| 235 | 150.37.533 | Гайка специальная |
Загрузка ...
|
|
| 263 | 150.37.620 | Шайба упорная |
Загрузка ...
|
|
| 264 | 150.37.621 | Кольцо запорное |
Загрузка ...
|
|
| 267 | 150.37.668 | Кольцо |
Загрузка ...
|
|
| 268 | 7.31.151 | Штифт |
Загрузка ...
|
|
| 269 | 7.37.233 | Штифт |
Загрузка ...
|
|
| 269 | 7.37.233 | Штифт |
Загрузка ...
|
|
| 326 | НМШ25-04-01 | Ось |
Загрузка ...
|
|
| 327 | НМШ50-00-01 | Корпус |
Загрузка ...
|
|
| 328 | НМШ50-00-02 | Шестерня ведущая |
Загрузка ...
|
|
| 329 | НМШ50-01-01 | Крышка нижняя |
Загрузка ...
|
|
| 330 | НМШ50-02-01 | Крышка верхняя |
Загрузка ...
|
|
| 331 | НМШ50-02-02 | Втулка |
Загрузка ...
|
|
| 332 | НМШ50-03-01 | Шестерня ведомая |
Загрузка ...
|
|
| 333 | НМШ50-03-02 | Втулка |
Загрузка ...
|
|
| 337 | ПЖ-2Х80 | Проволока |
Загрузка ...
|
|
| 354 | Болт М12-gх75.88.35.019 ГОСТ 7795-70 | Болт М12-gх75.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 355 | Болт М12-6gх85.88.35.019 ГОСТ 7795-70 | Болт М12-6gх85.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 363 | Болт М10-6gх25.66.019 ГОСТ 7796-70 | Болт М10-6gх25.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 363 | Болт М10-6gх25.66.019 ГОСТ 7796-70 | Болт М10-6gх25.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 363 | Болт М10-6gх25.66.019 ГОСТ 7796-70 | Болт М10-6gх25.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 365 | Болт М10-6gх45.66.019 ГОСТ 7796-70 | Болт М10-6gх45.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 371 | Болт М16-6gх50.109.40х.019 ГОСТ 7796-70 | Болт М16-6gх50.109.40х.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 372 | 150.37.491 | Болт М8х20.109.40х ГОСТ 7798-70 |
Загрузка ...
|
|
| 380 | Гайка М16-6Н.8.0112 ГОСТ 5927-70 | Гайка М16-6Н.8.0112 ГОСТ 5927-70 |
Загрузка ...
|
|
| 425 | 150.37.474 | Рым-болт М16 ГОСТ 4751-67 |
Загрузка ...
|
|
| 430 | Шайба 16Т 65Г 05 ГОСТ 6402-70 | Шайба 16Т 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 449 | Шпилька М12(То/6g)х35.66.019 ГОСТ 22036-76 | Шпилька М12(То/6g)х35.66.019 ГОСТ 22036-76 |
Загрузка ...
|
|
| 449 | Шпилька М12(То/6g)х45.66.019 ГОСТ 22036-76 | Шпилька М12(То/6g)х45.66.019 ГОСТ 22036-76 |
Загрузка ...
|
|
| 452 | Шпилька М16(То/6g)х40.109.40х.019 ГОСТ 22036-76 | Шпилька М16(То/6g)х40.109.40х.019 ГОСТ 22036-76 |
Загрузка ...
|
|
| 453 | Шпилька М16(То/6g)х60.109.40х.019 ГОСТ 22036-76 | Шпилька М16(То/6g)х60.109.40х.019 ГОСТ 22036-76 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
