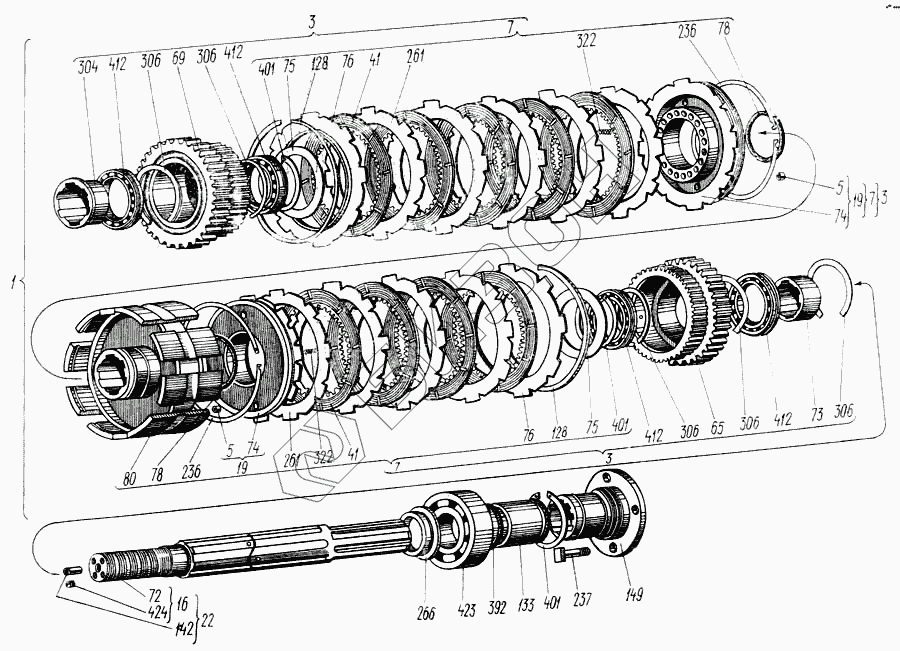

Графический каталог запасных частей к технике: ХТЗ Т-150. Коробка передач
3
3
3
5
5
7
7
7
7
16
19
19
22
41
41
65
69
72
73
73
74
74
75
75
76
76
78
80
80
128
128
133
142
149
236
236
237
261
261
266
304
306
306
306
306
306
306
306
322
322
392
392
401
401
401
401
412
412
412
412
412
412
412
423
424
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| НШ10-0101034 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| Болт | Болт | Болт |
Загрузка ...
|
|
| 150.37.001-3 | 150.37.001-3 | Коробка передач с тормозами |
Загрузка ...
|
|
| 1 | 150.37.010-2А | Коробка передач |
Загрузка ...
|
|
| 3 | 150.37.012-5 | Муфта задняя |
Загрузка ...
|
|
| 5 | 150.37.014 | Сливной клапан в сборе |
Загрузка ...
|
|
| 7 | 150.37.016 | Муфта в сборе |
Загрузка ...
|
|
| 7 | 150.37.016 | Муфта в сборе |
Загрузка ...
|
|
| 16 | 150.37.030 | Вал вторичный с пробками |
Загрузка ...
|
|
| 19 | 150.37.034 | Поршень с клапанами |
Загрузка ...
|
|
| 22 | 150.37.037-2 | Вал вторичный в сборе |
Загрузка ...
|
|
| 41 | 150.37.074 | Диск в сборе |
Загрузка ...
|
|
| 65 | 150.37.110-3 | Шестерня |
Загрузка ...
|
|
| 69 | 150.37.120-2 | Шестерня |
Загрузка ...
|
|
| 72 | 150.37.125-2 | Вал вторичный |
Загрузка ...
|
|
| 73 | 150.37.126 | Втулка |
Загрузка ...
|
|
| 73 | 150.37.126 | Втулка |
Загрузка ...
|
|
| 74 | 150.37.127-1 | Поршень |
Загрузка ...
|
|
| 75 | 150.37.129А | Втулка нажимная |
Загрузка ...
|
|
| 76 | 150.37.136А | Диск упорный |
Загрузка ...
|
|
| 78 | 150.37.138-1 | Кольцо уплотнительное поршня |
Загрузка ...
|
|
| 80 | 150.37.140-1 | Барабан фрикциона |
Загрузка ...
|
|
| 81 | 150.37.142-3 | Стакан |
Загрузка ...
|
|
| 82 | 150.37.143-1 | Прокладка |
Загрузка ...
|
|
| 128 | 150.37.221А | Кольцо |
Загрузка ...
|
|
| 133 | 150.37.235-2 | Втулка распорная |
Загрузка ...
|
|
| 142 | 150.37.259 | Дроссель |
Загрузка ...
|
|
| 149 | 150.37.277-3 | Ступица тормозного барабана |
Загрузка ...
|
|
| 236 | 150.37.534 | Кольцо уплотнительное |
Загрузка ...
|
|
| 237 | 150.37.538 | Болт специальный |
Загрузка ...
|
|
| 261 | 150.37.602 | Диск |
Загрузка ...
|
|
| 266 | 150.37.628-01 | Втулка |
Загрузка ...
|
|
| 304 | 151.37.118 | Втулка |
Загрузка ...
|
|
| 306 | 151.37.133 | Шайба замковая |
Загрузка ...
|
|
| 306 | 151.37.133 | Шайба замковая |
Загрузка ...
|
|
| 306 | 151.37.133 | Шайба замковая |
Загрузка ...
|
|
| 322 | А41-24 | Пружина фиксатора |
Загрузка ...
|
|
| 392 | Кольцо У-65х60-2 ГОСТ 9833-61 | Кольцо У-65х60-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 392 | Кольцо У-65х60-2 ГОСТ 9833-61 | Кольцо У-65х60-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 401 | Кольцо 2В90 ГОСТ 13940-80 | Кольцо 2В90 ГОСТ 13940-80 |
Загрузка ...
|
|
| 401 | Кольцо 2В90 ГОСТ 13940-80 | Кольцо 2В90 ГОСТ 13940-80 |
Загрузка ...
|
|
| 412 | Подшипник 50115 ГОСТ 2893-82 | Подшипник 50115 ГОСТ 2893-82 |
Загрузка ...
|
|
| 412 | Подшипник 50115 ГОСТ 2893-82 | Подшипник 50115 ГОСТ 2893-82 |
Загрузка ...
|
|
| 412 | Подшипник 50115 ГОСТ 2893-82 | Подшипник 50115 ГОСТ 2893-82 |
Загрузка ...
|
|
| 423 | Подшипник 313 ГОСТ 8338-75 | Подшипник 313 ГОСТ 8338-75 |
Загрузка ...
|
|
| 424 | Пробка КГ 1/4" ГОСТ 12719-67 | Пробка КГ 1/4" ГОСТ 12719-67 |
Загрузка ...
|
|
| 428 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 428 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 428 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 428 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
