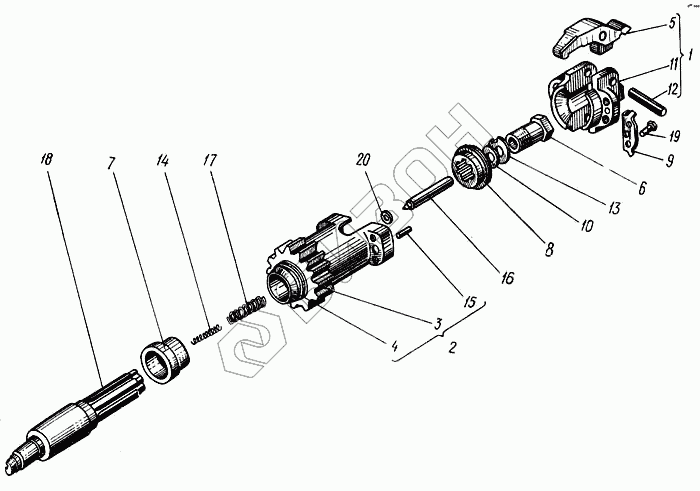

Графический каталог запасных частей к технике: ХТЗ Т-150. Механизм включения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 350.12.080.00 | Держатель |
Загрузка ...
|
|
| 2 | 350.12.150.01 | Колесо зубчатое |
Загрузка ...
|
|
| 3 | 350.12.007.12 | Колесо зубчатое |
Загрузка ...
|
|
| 4 | 350.12.008.11 | Втулка |
Загрузка ...
|
|
| 5 | 350.12.025.01 | Груз держателя |
Загрузка ...
|
|
| 6 | 350.12.027.10 | Болт специальный |
Загрузка ...
|
|
| 7 | 350.12.049.10 | Втулка сальника |
Загрузка ...
|
|
| 8 | 350.12.074.00 | Шайба специальная |
Загрузка ...
|
|
| 9 | 350.12.097.11 | Шайба замковая |
Загрузка ...
|
|
| 10 | 350.12.099.01 | Шайба |
Загрузка ...
|
|
| 11 | 350.12.109.00 | Держатель |
Загрузка ...
|
|
| 12 | 350.12.111.00 | Ось груза |
Загрузка ...
|
|
| 13 | 14-1953А | Шайба замковая |
Загрузка ...
|
|
| 14 | 38343 | Пружина |
Загрузка ...
|
|
| 15 | РПД1.009-10 | Палец |
Загрузка ...
|
|
| 16 | СМД2-1925-1 | Толкатель |
Загрузка ...
|
|
| 17 | СМД2-1928Б | Пружина |
Загрузка ...
|
|
| 18 | СМД8-1904-1Г-01 | Вал редуктора |
Загрузка ...
|
|
| 19 | Болт М8-6gх20.88.35.016 ГОСТ 7796-70 | Болт М8-6gх20.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | Шайба 8х2.01.05 ГОСТ 10450-78 | Шайба 8х2.01.05 ГОСТ 10450-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
