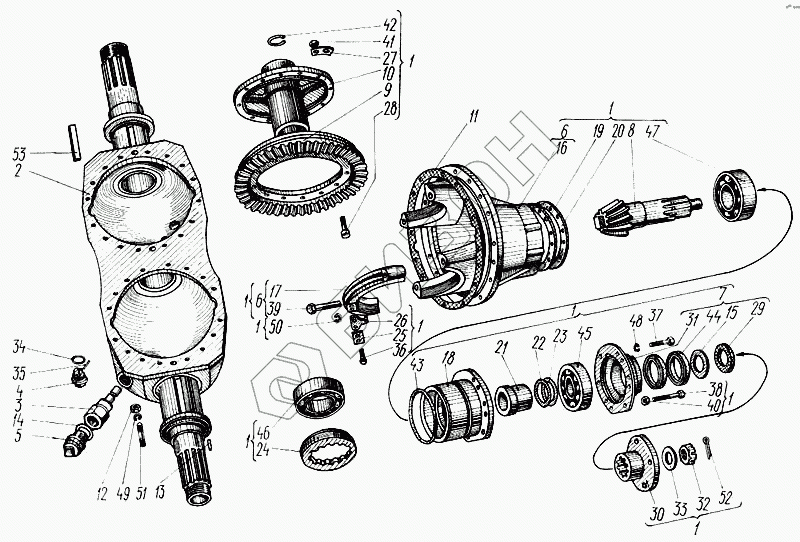

Графический каталог запасных частей к технике: ХТЗ Т-150. Мост задний
1
1
1
1
1
1
1
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.38.001-5 | 150.38.001-5 | Мост задний |
Загрузка ...
|
|
| 1 | 150.38.011-1А | Пере дача главная |
Загрузка ...
|
|
| 2 | 150.38.015-5 | Корпус |
Загрузка ...
|
|
| 3 | 150.38.016-1 | Гнездо сапуна |
Загрузка ...
|
|
| 4 | 150.38.027 | Пробка |
Загрузка ...
|
|
| 5 | 74.57.055А | Сапун |
Загрузка ...
|
|
| 6 | 125.72.016-1А | Корпус главной передачи |
Загрузка ...
|
|
| 7 | 151.72.015 | Крышка корпуса |
Загрузка ...
|
|
| 8 | 150.38.103-2 | Шестерня ведущая |
Загрузка ...
|
|
| 9 | 150.38.104-1 | Шестерня ведомая |
Загрузка ...
|
|
| 10 | 150.38.105-1 | Ступина |
Загрузка ...
|
|
| 11 | 150.38.108-2 | Прокладка |
Загрузка ...
|
|
| 12 | 150.38.121 | Гайка |
Загрузка ...
|
|
| 13 | 7.39.127 | Штифт |
Загрузка ...
|
|
| 14 | 74.57.448 | Прокладка |
Загрузка ...
|
|
| 15 | 125.37.124 | Кольцо проставочное |
Загрузка ...
|
|
| 16 | 125.72.102-1А | Корпус главной передач» |
Загрузка ...
|
|
| 17 | 125.72.105А | Крышка подшипника дифференциала |
Загрузка ...
|
|
| 18 | 125.72.110 | Стакан подшипников мостов |
Загрузка ...
|
|
| 19 | 125.72.120 | Прокладка регулировочная главной пары |
Загрузка ...
|
|
| 20 | 125.72.121 | Прокладка регулировочная главной пары |
Загрузка ...
|
|
| 21 | 125.72.122 | Кольцо распорное |
Загрузка ...
|
|
| 22 | 125.72.124 | Прокладка регулировочная подшипников |
Загрузка ...
|
|
| 23 | 125.72.125 | Прокладка регулировочная подшипников |
Загрузка ...
|
|
| 24 | 125.72.136А | Гайка регулировочная |
Загрузка ...
|
|
| 25 | 125.72.146 | Шайба стопорная |
Загрузка ...
|
|
| 26 | 125.72.147 | Шайба замковая |
Загрузка ...
|
|
| 27 | 125.72.170 | Пластина замковая |
Загрузка ...
|
|
| 28 | 125.72.171 | Болт стяжной |
Загрузка ...
|
|
| 29 | 151.37.123-1 | Кольцо |
Загрузка ...
|
|
| 30 | 151.72.220 | Фланец ведущей шестерни |
Загрузка ...
|
|
| 31 | 151.72.221 | Крышка |
Загрузка ...
|
|
| 32 | 151.72.226 | Гайка специальная |
Загрузка ...
|
|
| 33 | 151.72.227А | Шайба |
Загрузка ...
|
|
| 34 | КУ-39 | Кольцо уплотняющее |
Загрузка ...
|
|
| 35 | ПЖ-2Х220 | Проволока |
Загрузка ...
|
|
| 36 | Болт М8-6gх16.66.019 ГОСТ 7796-70 | Болт М8-6gх16.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 37 | Болт М12-6gх55.88.35.019 ГОСТ 7796-70 | Болт М12-6gх55.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 38 | 151.72.254 | Болт М12-6gх70.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 39 | 151.72.256 | Болт М20-6gх100.88.35х ГОСТ 7796-70 |
Загрузка ...
|
|
| 40 | Гайка М12.6.0112 ГОСТ 5915-70 | Гайка М12.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 41 | Гайка М12х1,25-6Н.8.0112 ГОСТ 5915-70 | Гайка М12х1,25-6Н.8.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 42 | Кольцо Б52 ГОСТ 13943-80 | Кольцо Б52 ГОСТ 13943-80 |
Загрузка ...
|
|
| 43 | Кольцо У-0х160-2 ГОСТ 9833-61 | Кольцо У-0х160-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 44 | Манжета 1-80х105 ГОСТ 8752-79 | Манжета 1-80х105 ГОСТ 8752-79 |
Загрузка ...
|
|
| 45 | Подшипник 7313 ГОСТ 333-79 | Подшипник 7313 ГОСТ 333-79 |
Загрузка ...
|
|
| 46 | Подшипник 7517А ГОСТ 333-79 | Подшипник 7517А ГОСТ 333-79 |
Загрузка ...
|
|
| 47 | Подшипник 7614 ГОСТ 333-79 | Подшипник 7614 ГОСТ 333-79 |
Загрузка ...
|
|
| 48 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 49 | Шайба 14Т 65Г 05 ГОСТ 6402-70 | Шайба 14Т 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 50 | Шайба 20 ОТ 65Г 05 ГОСТ 6402-70 | Шайба 20 ОТ 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 51 | 150.38.120 | Шпилька АМ14х1,5(То/6g)х45(18/34)66.019 ГОСТ 11765-66 |
Загрузка ...
|
|
| 52 | Шплинт 6,3х50.0.016 ГОСТ 397-79 | Шплинт 6,3х50.0.016 ГОСТ 397-79 |
Загрузка ...
|
|
| 53 | 150.38.213 | Шпонка 2-28-16х100 ГОСТ 23360-78 |
Загрузка ...
|
|
| 99 | 150.37.406 | Шайба винта |
Загрузка ...
|
|
| 208 | 150.37.404-1 | Втулка |
Загрузка ...
|
|
| 340 | Р75-058-Б | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
