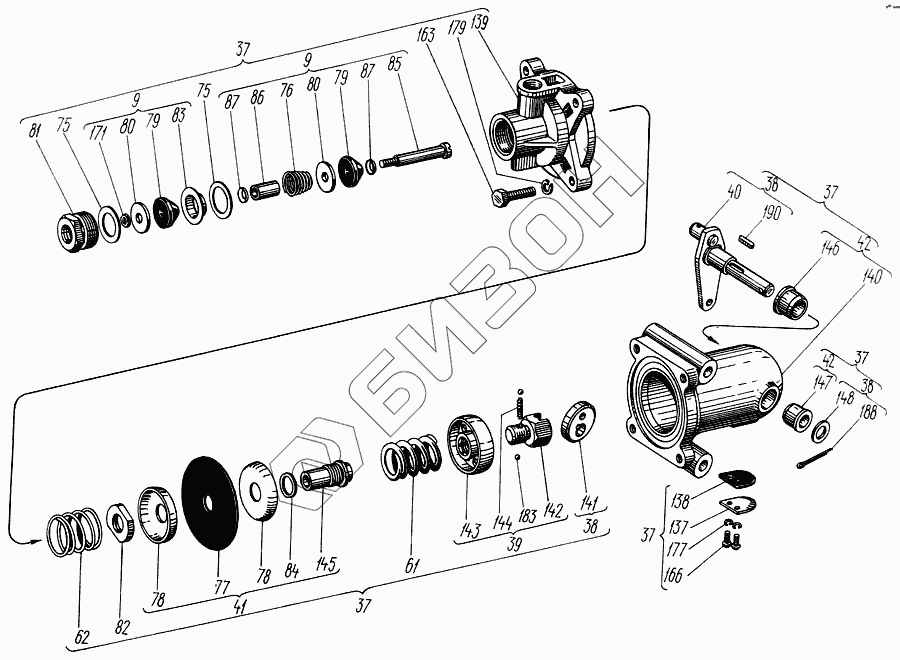

Графический каталог запасных частей к технике: ХТЗ Т-150. Пневматическая система
9
9
37
37
37
37
37
38
38
38
39
40
41
42
42
61
62
75
75
76
77
78
78
79
79
80
80
81
82
83
84
85
86
87
87
137
138
139
140
141
142
143
144
145
146
147
148
163
163
166
171
177
177
177
183
188
188
190
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.64.001 | 150.64.001 | Пневматическая система |
Загрузка ...
|
|
| 9 | 130-3514210-А2 | Клапан тормозного крана в сборе |
Загрузка ...
|
|
| 37 | А29.61.000 | Кран тормозной |
Загрузка ...
|
|
| 38 | А29.61.100 | Корпус |
Загрузка ...
|
|
| 39 | А29.61.200 | Тарелка пружины |
Загрузка ...
|
|
| 40 | А29.61.400 | Бал |
Загрузка ...
|
|
| 41 | А29.61.500 | Диафрагма |
Загрузка ...
|
|
| 42 | А29.61.700 | Корпус |
Загрузка ...
|
|
| 61 | 36-3003079-Б | Пружина |
Загрузка ...
|
|
| 62 | 50-4608057 | Пружина |
Загрузка ...
|
|
| 75 | 127-3514237-А | Прокладка |
Загрузка ...
|
|
| 76 | 127-3514238 | Пружина клапана |
Загрузка ...
|
|
| 77 | 130-3514080 | Диафрагма тормозного крана |
Загрузка ...
|
|
| 78 | 130-3514091 | Шайба диафрагмы тормозного крана |
Загрузка ...
|
|
| 79 | 130-3514211 | Конус клапана тормозного крана |
Загрузка ...
|
|
| 80 | 130-3514213 | Шайба клапана тормозного крана большая |
Загрузка ...
|
|
| 81 | 130-3614217 | Пробка |
Загрузка ...
|
|
| 82 | 130-3614219 | Гайка |
Загрузка ...
|
|
| 83 | 130-3514232 | Седло клапана |
Загрузка ...
|
|
| 84 | 130-3514236 | Прокладка выпускного седла клапана тормозного крана |
Загрузка ...
|
|
| 85 | 130-3514240-В | Стержень клапана тормозного крана |
Загрузка ...
|
|
| 86 | 130-3514243 | Трубка стержня клапана тормозного крана |
Загрузка ...
|
|
| 87 | 130-3514285 | Шайба клапана тормозного крана малая |
Загрузка ...
|
|
| 137 | А29.61.002 | Крышка выпускного клапана |
Загрузка ...
|
|
| 138 | А29.61.003 | Прокладка уплотнительная |
Загрузка ...
|
|
| 139 | А29.61.006 | Крышка |
Загрузка ...
|
|
| 140 | А29.61.101 | Корпус |
Загрузка ...
|
|
| 141 | А29.61.102 | Кулачок |
Загрузка ...
|
|
| 142 | А29.61.201 | Винт направляющий |
Загрузка ...
|
|
| 143 | А29.61.202 | Тарелка пружины |
Загрузка ...
|
|
| 144 | А29.61.203 | Пружина |
Загрузка ...
|
|
| 145 | А29.61.502 | Седло |
Загрузка ...
|
|
| 146 | А29.61.701 | Втулка |
Загрузка ...
|
|
| 147 | А29.61.702 | Втулка |
Загрузка ...
|
|
| 148 | А29.61.703 | Шайба |
Загрузка ...
|
|
| 163 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 163 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 166 | Винт В1М5-6gх10.58.016 ГОСТ 17473-80 | Винт В1М5-6gх10.58.016 ГОСТ 17473-80 |
Загрузка ...
|
|
| 171 | Гайка М4.6.016 ГОСТ 5927-70 | Гайка М4.6.016 ГОСТ 5927-70 |
Загрузка ...
|
|
| 177 | Шайба 5 65Г 05 ГОСТ 6402-70 | Шайба 5 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 177 | Шайба 5 65Г 05 ГОСТ 6402-70 | Шайба 5 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 177 | Шайба 5 65Г 05 ГОСТ 6402-70 | Шайба 5 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 183 | Шарик Б 3-100 ГОСТ 3722-81 | Шарик Б 3-100 ГОСТ 3722-81 |
Загрузка ...
|
|
| 188 | Шплинт 3,2х20.001 ГОСТ 397-79 | Шплинт 3,2х20.001 ГОСТ 397-79 |
Загрузка ...
|
|
| 188 | Шплинт 3,2х20.001 ГОСТ 397-79 | Шплинт 3,2х20.001 ГОСТ 397-79 |
Загрузка ...
|
|
| 190 | Шпонка 2-4х4х12 ГОСТ 23360-78 | Шпонка 2-4х4х12 ГОСТ 23360-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
