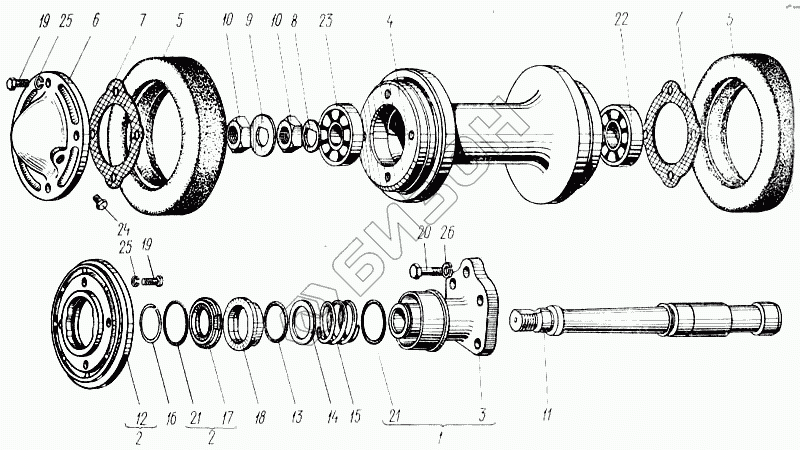

Графический каталог запасных частей к технике: ХТЗ Т-150. Ролик поддерживающий
1
2
2
3
4
5
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
21
21
21
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А25.33.001-01 | А25.33.001-01 | Ролик поддерживающий |
Загрузка ...
|
|
| 1 | А25.33.012 | Кронштейн |
Загрузка ...
|
|
| 2 | А25.33.014 | Корпус уплотнения |
Загрузка ...
|
|
| 3 | А25.33.017 | Кронштейн сварной |
Загрузка ...
|
|
| 4 | А25.33.101 | Ступица |
Загрузка ...
|
|
| 5 | А25.33.102 | Бандаж резиновый |
Загрузка ...
|
|
| 6 | А25.33.103 | Крышка |
Загрузка ...
|
|
| 7 | А25.33.104 | Прокладка |
Загрузка ...
|
|
| 8 | А25.33.105 | Шайба с лыской |
Загрузка ...
|
|
| 9 | А25.33.106 | Шайба отгибная |
Загрузка ...
|
|
| 10 | А25.33.107 | Гайка низкая |
Загрузка ...
|
|
| 11 | А25.33.108 | Ось |
Загрузка ...
|
|
| 12 | А25.33.114 | Корпус уплотнения |
Загрузка ...
|
|
| 13 | А11.00.103 | Кольцо |
Загрузка ...
|
|
| 14 | А11.00.104 | Шайба |
Загрузка ...
|
|
| 15 | А11.00.105 | Пружина |
Загрузка ...
|
|
| 16 | А11.00.106 | Кольцо стопорное |
Загрузка ...
|
|
| 17 | А11.00.107 | Кольцо уплотнительное |
Загрузка ...
|
|
| 18 | А11.00.108 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | Болт М12-6gх35.58.016 ГОСТ 7796-70 | Болт М12-6gх35.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | 150.31.145 | Болт М20х1,5-6gх50.109.40х.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 21 | Кольцо 080-086-36-2-2 ГОСТ 9833-73 | Кольцо 080-086-36-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 21 | Кольцо 080-086-36-2-2 ГОСТ 9833-73 | Кольцо 080-086-36-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 22 | Подшипник 309 ГОСТ 8338-75 | Подшипник 309 ГОСТ 8338-75 |
Загрузка ...
|
|
| 23 | Подшипник 407К ГОСТ 8338-75 | Подшипник 407К ГОСТ 8338-75 |
Загрузка ...
|
|
| 24 | Пробка 2-1МК 16.10кп Фос.прм. ГОСТ 12717-78 | Пробка 2-1МК 16.10кп Фос.прм. ГОСТ 12717-78 |
Загрузка ...
|
|
| 25 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | Шайба 20 65Г 05 ГОСТ 6402-70 | Шайба 20 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
