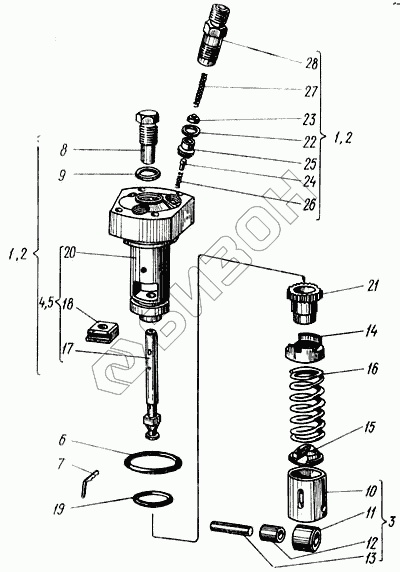

Графический каталог запасных частей к технике: ХТЗ Т-150. Секция высокого давления
1
1
2
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 213.1111010-20 | 213.1111010-20 | Секция высокого давлении левая |
Загрузка ...
|
|
| 213.1111010-30 | 213.1111010-30 | Секции высокого давления правая |
Загрузка ...
|
|
| 1 | 213.1111030-10 | Плунжерная пара со штуцерами |
Загрузка ...
|
|
| 2 | 213.1111030-20 | Плунжерная пара со штуцерами |
Загрузка ...
|
|
| 3 | 21.1111110-05 | Толкатель плунжера |
Загрузка ...
|
|
| 4 | 213.1111150-10 | Плунжерная пара |
Загрузка ...
|
|
| 5 | 213.1111150-20 | Плунжерная пара |
Загрузка ...
|
|
| 6 | 21.1111032 | Кольцо уплотнительное |
Загрузка ...
|
|
| 7 | 21.1111035 | Чека монтажная |
Загрузка ...
|
|
| 7 | 21.1111035 | Чека монтажная |
Загрузка ...
|
|
| 8 | 21.111103610 | Пробка |
Загрузка ...
|
|
| 8 | 21.111103610 | Пробка |
Загрузка ...
|
|
| 9 | 21.1111037-10 | Прокладка |
Загрузка ...
|
|
| 9 | 21.1111037-10 | Прокладка |
Загрузка ...
|
|
| 10 | 21.1111114-06 | Толкатель плунжера |
Загрузка ...
|
|
| 11 | 21.1111118 | Ролик толкателя |
Загрузка ...
|
|
| 12 | 21.1111118-01 | Ролик толкателя |
Загрузка ...
|
|
| 13 | 21.1111124 | Ось ролика толкателя |
Загрузка ...
|
|
| 14 | 21.1111134-10 | Тарелка пружины нижняя |
Загрузка ...
|
|
| 14 | 21.1111134-10 | Тарелка пружины нижняя |
Загрузка ...
|
|
| 15 | 21.1111136 | Тарелка пружины верхняя |
Загрузка ...
|
|
| 15 | 21.1111136 | Тарелка пружины верхняя |
Загрузка ...
|
|
| 16 | 21.1111138-10 | Пружина толкателя |
Загрузка ...
|
|
| 16 | 21.1111138-10 | Пружина толкателя |
Загрузка ...
|
|
| 17 | 21.1111154-01 | Плунжер |
Загрузка ...
|
|
| 17 | 21.1111154-01 | Плунжер |
Загрузка ...
|
|
| 18 | 21.1111155-10 | Дозатор |
Загрузка ...
|
|
| 18 | 21.1111155-10 | Дозатор |
Загрузка ...
|
|
| 19 | 21.1111156 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | 213.1111158 | Втулка плунжера |
Загрузка ...
|
|
| 20 | 213.1111158 | Втулка плунжера |
Загрузка ...
|
|
| 21 | 21.1111174-10 | Втулка зубчатая |
Загрузка ...
|
|
| 21 | 21.1111174-10 | Втулка зубчатая |
Загрузка ...
|
|
| 22 | 21.1111211-01 | Прокладка |
Загрузка ...
|
|
| 22 | 21.1111211-01 | Прокладка |
Загрузка ...
|
|
| 23 | 21.1111224-01 | Клапан нагнетательный |
Загрузка ...
|
|
| 23 | 21.1111224-01 | Клапан нагнетательный |
Загрузка ...
|
|
| 24 | 21.1111225-05 | Клапан обратный |
Загрузка ...
|
|
| 24 | 21.1111225-05 | Клапан обратный |
Загрузка ...
|
|
| 25 | 21.1111226-10 | Седло нагнетательного клапана |
Загрузка ...
|
|
| 25 | 21.1111226-10 | Седло нагнетательного клапана |
Загрузка ...
|
|
| 26 | 21.1111227 | Пружина обратного клапана |
Загрузка ...
|
|
| 26 | 21.1111227 | Пружина обратного клапана |
Загрузка ...
|
|
| 27 | 21.1111228 | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 27 | 21.1111228 | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 28 | 21.1111256-10 | Штуцер высокого давления |
Загрузка ...
|
|
| 28 | 21.1111256-10 | Штуцер высокого давления |
Загрузка ...
|
