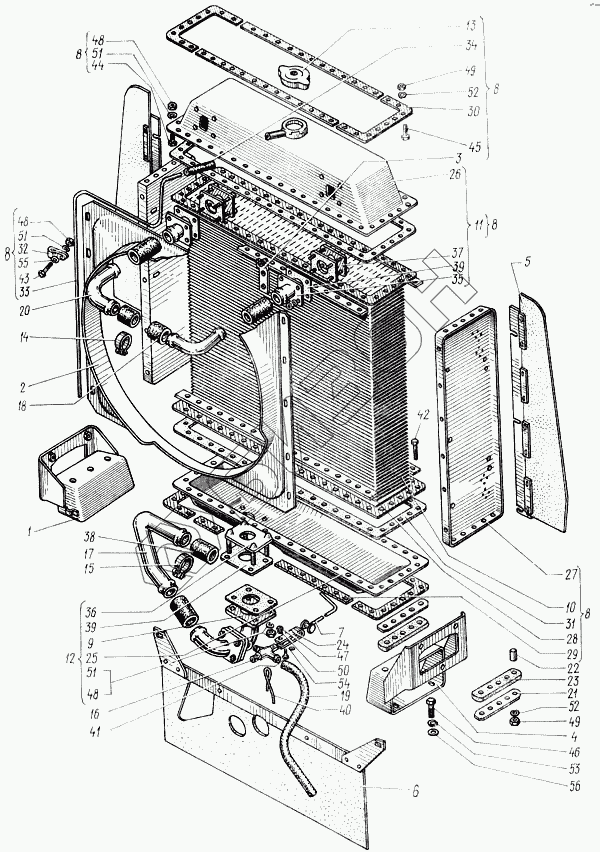

Графический каталог запасных частей к технике: ХТЗ Т-150. Система охлаждения дизеля
1
2
3
4
5
6
7
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
39
40
41
42
43
43
44
45
46
47
48
48
48
48
48
48
48
49
49
50
51
51
51
51
51
51
52
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.13.001-1А | 150.13.001-1А | Система охлаждения двигателя СМД-62 с унифицированным радиатором |
Загрузка ...
|
|
| 1 | 150.13.012-3 | Кронштейн радиатора и ограждения левый |
Загрузка ...
|
|
| 2 | 150.13.015-2 | Кожух вентилятора в сборе |
Загрузка ...
|
|
| 3 | 150.13.019-2 | Кронштейн тросика в сборе |
Загрузка ...
|
|
| 4 | 150.13.022-3 | Кронштейн |
Загрузка ...
|
|
| 5 | 150.13.030-2 | Перегородка |
Загрузка ...
|
|
| 6 | 150.13.032 | Перегородка нижняя в сборе |
Загрузка ...
|
|
| 7 | 150.13.034А | Рукоятка в сборе |
Загрузка ...
|
|
| 8 | 150У.13.010-3 | Радиатор водяной |
Загрузка ...
|
|
| 9 | 150У.13.017 | Патрубок |
Загрузка ...
|
|
| 10 | 150У.13.020-1 | Сердцевина водяного радиатора |
Загрузка ...
|
|
| 11 | 150У.13.030-1 | Бак радиатора верхний в сборе |
Загрузка ...
|
|
| 12 | 150У.13.040 | Бак радиатора нижний в сборе |
Загрузка ...
|
|
| 13 | А21.01.270 | Крышка, тип I ГОСТ 15964-70 |
Загрузка ...
|
|
| 14 | хСВА-52 | Хомут стяжной |
Загрузка ...
|
|
| 15 | хСВА-73 | Хомут стяжной |
Загрузка ...
|
|
| 16 | 01-176000 | Кран 01-176 |
Загрузка ...
|
|
| 17 | 150.13.107-3 | Труба водоподводящая |
Загрузка ...
|
|
| 18 | 150.13.114А | Шланг |
Загрузка ...
|
|
| 19 | 150.13.125-1 | Шланг |
Загрузка ...
|
|
| 20 | 150.13.131-3 | Трубка водоотводящая |
Загрузка ...
|
|
| 21 | 150.13.134 | Пластина |
Загрузка ...
|
|
| 22 | 150.13.136 | Втулка распорная |
Загрузка ...
|
|
| 23 | 150.13.138 | Подушка радиатора |
Загрузка ...
|
|
| 24 | 150.13.172 | Вилка |
Загрузка ...
|
|
| 25 | 150У.13.102-4 | Бак радиатора нижний |
Загрузка ...
|
|
| 26 | 150У.13.105-1 | Бак радиатора верхний |
Загрузка ...
|
|
| 27 | 150У.13.139 | Стойка радиатора |
Загрузка ...
|
|
| 28 | 150У.13.232 | Накладка внутренняя |
Загрузка ...
|
|
| 29 | 150У.13.233 | Накладка наружная |
Загрузка ...
|
|
| 30 | 150У.13.234 | Накладка угловая |
Загрузка ...
|
|
| 31 | 150У.13.236 | Прокладка баков |
Загрузка ...
|
|
| 32 | 150У.13.237 | Скоба |
Загрузка ...
|
|
| 33 | 150У.13.309-2 | Трубка пароотводящая |
Загрузка ...
|
|
| 34 | 150У.13.313 | Трубка соединительная |
Загрузка ...
|
|
| 35 | 150У.13.315-1 | Патрубок верхнего бака |
Загрузка ...
|
|
| 36 | 85У.13.340 | Фланец в сборе |
Загрузка ...
|
|
| 37 | 85У.13.342 | Фланец в сборе |
Загрузка ...
|
|
| 38 | 125.13.256А | Шланг |
Загрузка ...
|
|
| 39 | М04У.13.133 | Прокладка |
Загрузка ...
|
|
| 39 | М04У.13.133 | Прокладка |
Загрузка ...
|
|
| 40 | ПЖ-1,6х150 | Проволока |
Загрузка ...
|
|
| 41 | Болт М6-6gх30.88.35.019 ГОСТ 7795-70 | Болт М6-6gх30.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 42 | Болт М10-6gх65.88.35.019 ГОСТ 7795-70 | Болт М10-6gх65.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 43 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 43 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 44 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 45 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 46 | Болт М12-6gх25.88.35.019 ГОСТ 7796-70 | Болт М12-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 47 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 48 | Гайка М8.6.0112 ГОСТ 5915-70 | Гайка М8.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 48 | Гайка М8.6.0112 ГОСТ 5915-70 | Гайка М8.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 48 | Гайка М8.6.0112 ГОСТ 5915-70 | Гайка М8.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 48 | Гайка М8.6.0112 ГОСТ 5915-70 | Гайка М8.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 49 | Гайка М10.6.0112 ГОСТ 5915-70 | Гайка М10.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 50 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 51 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 51 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 51 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 51 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 52 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 53 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 54 | Шайба 6.04.0115 ГОСТ 11371-78 | Шайба 6.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 55 | Шайба 8.04.0115 ГОСТ 11371-78 | Шайба 8.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 56 | Шайба 12.04.0115 ГОСТ 11371-78 | Шайба 12.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
