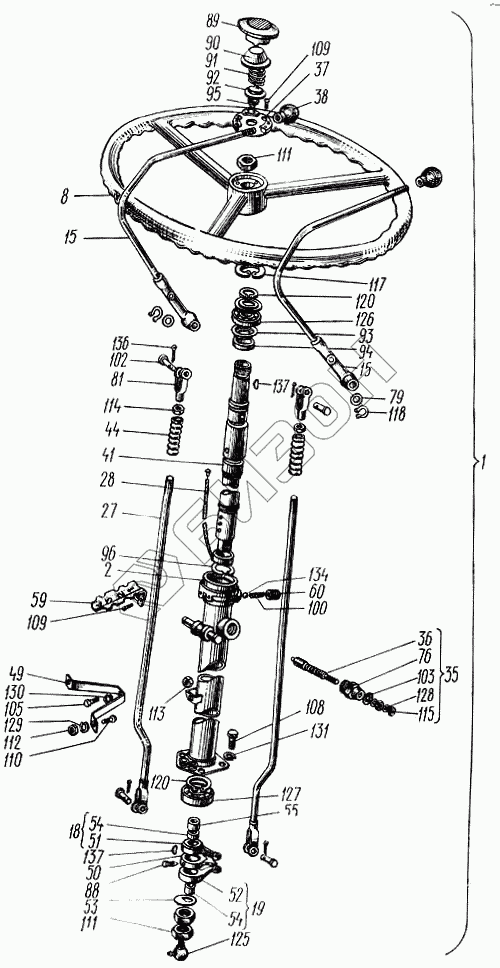

Графический каталог запасных частей к технике: ХТЗ Т-150. Управление трактором
1
2
8
15
15
18
19
27
28
35
36
37
38
41
44
49
50
51
52
53
54
54
54
55
59
60
76
79
81
88
88
89
90
91
92
93
94
95
96
100
102
102
102
103
105
108
109
109
110
111
111
112
113
114
114
114
115
117
118
120
120
125
126
127
128
129
130
130
131
134
137
137
137
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.40.001-1 | 150.40.001-1 | Управление тракторов |
Загрузка ...
|
|
| 1 | 150.40.011-2 | Колонка рулевая |
Загрузка ...
|
|
| 2 | 150.40.012-2 | Труба колонки |
Загрузка ...
|
|
| 8 | 150.40.021-2 | Колесо рулевое в сборе |
Загрузка ...
|
|
| 15 | 150.40.028-1 | Рычаг |
Загрузка ...
|
|
| 18 | 150.40.032 | Рычаг верхний |
Загрузка ...
|
|
| 19 | 150.40.033 | Рычаг нижний |
Загрузка ...
|
|
| 27 | 150.40.043-1 | Тяга |
Загрузка ...
|
|
| 28 | 150.40.047 | Провод звукового сигнала в сборе |
Загрузка ...
|
|
| 35 | 150.40.061 | Контакт в сборе |
Загрузка ...
|
|
| 36 | 150.40.062 | Щеткодержатель в сборе |
Загрузка ...
|
|
| 37 | 125.40.021 | Пластина контакта с массой в сборе |
Загрузка ...
|
|
| 38 | А13.04.000А | Рукоятка |
Загрузка ...
|
|
| 41 | 150.40.105 | Вал привода |
Загрузка ...
|
|
| 44 | 150.40.115 | Колпак защитный |
Загрузка ...
|
|
| 49 | 150.40.139-1 | Кронштейн кнопки |
Загрузка ...
|
|
| 50 | 150.40.141 | Поводок |
Загрузка ...
|
|
| 51 | 150.40.142А | Рычаг верхний |
Загрузка ...
|
|
| 52 | 150.40.143А | Рычаг нижний |
Загрузка ...
|
|
| 53 | 150.40.144 | Шайба с лыской |
Загрузка ...
|
|
| 54 | 150.40.145 | Втулка |
Загрузка ...
|
|
| 54 | 150.40.145 | Втулка |
Загрузка ...
|
|
| 55 | 150.40.147А | Втулка распорная |
Загрузка ...
|
|
| 59 | 150.40.154-2 | Указатель передач |
Загрузка ...
|
|
| 60 | 150.40.158-1 | Винт фиксатора |
Загрузка ...
|
|
| 76 | 150.40.217 | Корпус щетки |
Загрузка ...
|
|
| 79 | 14.02.128 | Шайба |
Загрузка ...
|
|
| 81 | 25.21.127 | Вилка |
Загрузка ...
|
|
| 87 | 74.40.429 | Опора шаровая |
Загрузка ...
|
|
| 88 | 125.37.299 | Болт стопорный |
Загрузка ...
|
|
| 88 | 125.37.299 | Болт стопорный |
Загрузка ...
|
|
| 89 | 125.40.143 | Крышка кнопки сигнала |
Загрузка ...
|
|
| 90 | 125.40.144 | Колпачок |
Загрузка ...
|
|
| 91 | 125.40.145 | Пружина сигнала |
Загрузка ...
|
|
| 92 | 125.40.140 | Тарелка пружины |
Загрузка ...
|
|
| 93 | 125.40.198 | Крышка сальника |
Загрузка ...
|
|
| 94 | 125.40.199 | Сальник |
Загрузка ...
|
|
| 95 | 125.40.313 | Изолятор кнопки |
Загрузка ...
|
|
| 96 | 125.40.318 | Кольцо стопорное |
Загрузка ...
|
|
| 98 | 150.21.294 | Гайка |
Загрузка ...
|
|
| 100 | 150.41.179 | Пружина |
Загрузка ...
|
|
| 102 | А5.24.243 | Палец |
Загрузка ...
|
|
| 102 | А5.24.243 | Палец |
Загрузка ...
|
|
| 102 | А5.24.243 | Палец |
Загрузка ...
|
|
| 103 | ШШс-7Х18Х1,4Ц9 | Шайба |
Загрузка ...
|
|
| 105 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 108 | Болт М12-6gх25.88.35.019 ГОСТ 7796-70 | Болт М12-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 109 | Винт М6-6gх12.58.019 ГОСТ 17473-80 | Винт М6-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 110 | Винт М8-6gх16.58.019 ГОСТ 17473-80 | Винт М8-6gх16.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 111 | Гайка М24х2-6Н.8.0112 ГОСТ 2526-70 | Гайка М24х2-6Н.8.0112 ГОСТ 2526-70 |
Загрузка ...
|
|
| 112 | Гайка М8.6.0112 ГОСТ 5915-70 | Гайка М8.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 113 | Гайка М10.6.0112 ГОСТ 5915-70 | Гайка М10.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 114 | Гайка М12.6.0112 ГОСТ 5915-70 | Гайка М12.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 114 | Гайка М12.6.0112 ГОСТ 5915-70 | Гайка М12.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 114 | Гайка М12.6.0112 ГОСТ 5915-70 | Гайка М12.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 115 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 |
Загрузка ...
|
|
| 117 | Кольцо 2В62 ГОСТ 13941-80 | Кольцо 2В62 ГОСТ 13941-80 |
Загрузка ...
|
|
| 118 | Кольцо Б18 ГОСТ 13942-80 | Кольцо Б18 ГОСТ 13942-80 |
Загрузка ...
|
|
| 120 | Кольцо Б30 ГОСТ 13942-80 | Кольцо Б30 ГОСТ 13942-80 |
Загрузка ...
|
|
| 125 | Масленка 2.3.90.Ц6 ГОСТ 19853-74 | Масленка 2.3.90.Ц6 ГОСТ 19853-74 |
Загрузка ...
|
|
| 126 | Подшипник 1206 ГОСТ 5720-75 | Подшипник 1206 ГОСТ 5720-75 |
Загрузка ...
|
|
| 127 | Подшипник 60206 ГОСТ 7242-70 | Подшипник 60206 ГОСТ 7242-70 |
Загрузка ...
|
|
| 128 | Шайба 5 65Г 05 ГОСТ 6402-70 | Шайба 5 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 129 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 130 | Шайба 10 65Г .05 ГОСТ 6402-70 | Шайба 10 65Г .05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 130 | Шайба 10 65Г .05 ГОСТ 6402-70 | Шайба 10 65Г .05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 131 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 134 | Шарик 9,922-100 ГОСТ 3722-81 | Шарик 9,922-100 ГОСТ 3722-81 |
Загрузка ...
|
|
| 137 | Шпонка 5х7,5 ГОСТ 24071-80 | Шпонка 5х7,5 ГОСТ 24071-80 |
Загрузка ...
|
|
| 137 | Шпонка 5х7,5 ГОСТ 24071-80 | Шпонка 5х7,5 ГОСТ 24071-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
