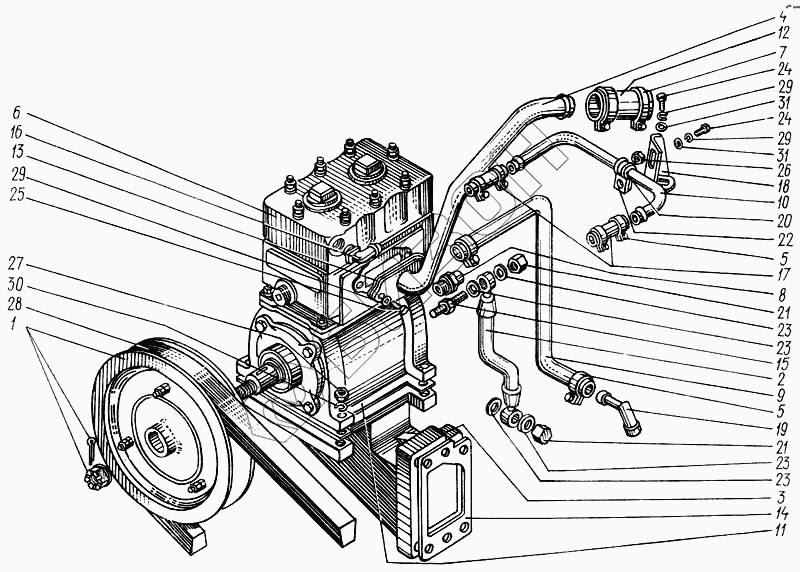

Графический каталог запасных частей к технике: ХТЗ Т-150. Установка компрессора
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
23
23
24
24
25
26
27
28
29
29
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 60-29003.10 | Шкив компрессора |
Загрузка ...
|
|
| 2 | 60-29004.10 | Трубка подвода масла |
Загрузка ...
|
|
| 3 | 60-29009.00 | Кронштейн компрессора |
Загрузка ...
|
|
| 4 | 60-29011.20 | Трубка подвода воздуха нижняя |
Загрузка ...
|
|
| 5 | 60-29012.00 | Хомут стяжной |
Загрузка ...
|
|
| 6 | 540-3509015 | Компрессор |
Загрузка ...
|
|
| 7 | А23.02.160 | Хомут стяжной |
Загрузка ...
|
|
| 8 | Н-6081А | Ниппель конечный (475313148) |
Загрузка ...
|
|
| 9 | 60-29105.40 | Шланг подвода воды |
Загрузка ...
|
|
| 10 | 60-29106.10 | Трубка отвода воды |
Загрузка ...
|
|
| 11 | 60-29108.00 | Прокладка компрессора |
Загрузка ...
|
|
| 12 | 60-29112.00 | Шланг соединительный |
Загрузка ...
|
|
| 13 | 60-29114.00 | Прокладка |
Загрузка ...
|
|
| 14 | 60-29115.00 | Прокладка кронштейна |
Загрузка ...
|
|
| 15 | 60-29133.10 | Ниппель конечный |
Загрузка ...
|
|
| 16 | 60-29134.00 | Угольник конечный |
Загрузка ...
|
|
| 17 | 60-29135.00 | Шланг соединительный |
Загрузка ...
|
|
| 18 | 60-29136.00 | Кронштейн |
Загрузка ...
|
|
| 19 | 60-29137.00 | Угольник |
Загрузка ...
|
|
| 20 | 14-1571 | Прокладка |
Загрузка ...
|
|
| 21 | 60-13169.00 | Гайка колпачковая |
Загрузка ...
|
|
| 22 | 60-15178.00 | Хомут |
Загрузка ...
|
|
| 23 | СМД7-1591А | Прокладка поворотного угольника |
Загрузка ...
|
|
| 24 | Болт М8-6gх16.56.016 ГОСТ 7796-70 | Болт М8-6gх16.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | Болт М8-6gх20.56.016 ГОСТ 7796-70 | Болт М8-6gх20.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 26 | Гайка М8-6Н.6.016 ГОСТ 2524-70 | Гайка М8-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 27 | Гайка М10-6Н.6.016 ГОСТ 2524-70 | Гайка М10-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 28 | Ремень II-16х11-1120 ГОСТ 5813-76 | Ремень II-16х11-1120 ГОСТ 5813-76 |
Загрузка ...
|
|
| 29 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 30 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | Шайба 8х1,5.04.05 ГОСТ 10450-78 | Шайба 8х1,5.04.05 ГОСТ 10450-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
