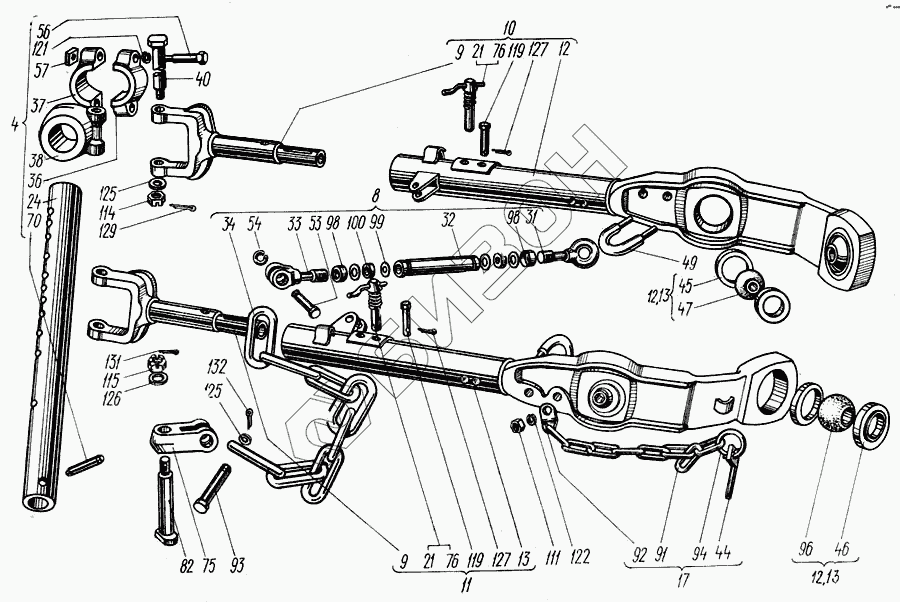

Графический каталог запасных частей к технике: ХТЗ Т-150. Устройство навесное
4
8
9
9
9
10
11
12
12
12
13
13
13
17
21
21
21
24
31
32
33
34
36
37
38
40
45
45
47
47
49
53
54
56
57
70
75
76
76
82
91
92
93
94
94
96
96
98
98
99
100
111
114
115
119
119
119
121
121
122
125
125
126
127
127
127
129
131
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.56.001-2 | 150.56.001-2 | Устройство навесное |
Загрузка ...
|
|
| 4 | 150.56.014-1 | Ось нижняя в сборе |
Загрузка ...
|
|
| 8 | 150.56.022 | Растяжка в сборе |
Загрузка ...
|
|
| 9 | 150.56.024-1 | Вилка нижних тяг в сборе |
Загрузка ...
|
|
| 9 | 150.56.024-1 | Вилка нижних тяг в сборе |
Загрузка ...
|
|
| 10 | 150.56.025-1А | Тяга нижняя правая |
Загрузка ...
|
|
| 11 | 150.56.026-1А | Тяга нижняя левая |
Загрузка ...
|
|
| 12 | 150.56.027-1А | Головка задняя правая |
Загрузка ...
|
|
| 13 | 150.56.028-1А | Головка задняя левая |
Загрузка ...
|
|
| 17 | 150.56.033 | Цепочка с чекой |
Загрузка ...
|
|
| 21 | 150.56.038 | Палец тяги в сборе |
Загрузка ...
|
|
| 21 | 150.56.038 | Палец тяги в сборе |
Загрузка ...
|
|
| 24 | 150.56.102-1 | Ось нижняя |
Загрузка ...
|
|
| 31 | 150.56.126 | Винт растяжки |
Загрузка ...
|
|
| 32 | 150.56.127 | Муфта растяжек |
Загрузка ...
|
|
| 33 | 150.56.128-1 | Винт растяжки с левой резьбой |
Загрузка ...
|
|
| 34 | 150.56.129Б | Цепь |
Загрузка ...
|
|
| 36 | 150.56.137-2 | Упор |
Загрузка ...
|
|
| 37 | 150.56.138-1 | Упор |
Загрузка ...
|
|
| 38 | 150.56.139 | Головка нижних тяг |
Загрузка ...
|
|
| 40 | 150.56.146 | Палец тяги соединительный |
Загрузка ...
|
|
| 45 | 150.56.155-1 | Кольцо |
Загрузка ...
|
|
| 45 | 150.56.155-1 | Кольцо |
Загрузка ...
|
|
| 47 | 150.56.157 | Яблоко нижних тяг |
Загрузка ...
|
|
| 47 | 150.56.157 | Яблоко нижних тяг |
Загрузка ...
|
|
| 49 | 150.56.160 | Стремянка |
Загрузка ...
|
|
| 53 | 150.56.170 | Палец растяжки |
Загрузка ...
|
|
| 54 | 150.56.171 | Кольцо |
Загрузка ...
|
|
| 56 | 150.56.181 | Болт стяжной |
Загрузка ...
|
|
| 57 | 150.56.182 | Стопор упорный |
Загрузка ...
|
|
| 70 | 54.56.188 | Штифт оси нижней |
Загрузка ...
|
|
| 75 | 77.60.126А | Серьга цепи |
Загрузка ...
|
|
| 76 | 77.60.128 | Пружина |
Загрузка ...
|
|
| 82 | 77.60.150 | Палец прицепной скобы |
Загрузка ...
|
|
| 91 | 77.60.176А | Цепочка |
Загрузка ...
|
|
| 92 | 77.60.177 | Шапка цепи |
Загрузка ...
|
|
| 93 | 77.60.179 | Палец серьга |
Загрузка ...
|
|
| 94 | 77.60.195 | Кольцо чеки |
Загрузка ...
|
|
| 94 | 77.60.195 | Кольцо чеки |
Загрузка ...
|
|
| 96 | 77.60.199 | Яблоко малое |
Загрузка ...
|
|
| 96 | 77.60.199 | Яблоко малое |
Загрузка ...
|
|
| 98 | 77.60.215 | Колпак |
Загрузка ...
|
|
| 99 | 77.60.216 | Шайба растяжки |
Загрузка ...
|
|
| 100 | 77.60.217 | Прокладка уплотнительная |
Загрузка ...
|
|
| 111 | Гайка М20х1,5.8.0112 ГОСТ 5916-70 | Гайка М20х1,5.8.0112 ГОСТ 5916-70 |
Загрузка ...
|
|
| 114 | Гайка М20х1,5-6Н.8.0112 ГОСТ 5919-73 | Гайка М20х1,5-6Н.8.0112 ГОСТ 5919-73 |
Загрузка ...
|
|
| 115 | Гайка М27х2-6Н.8.0112 ГОСТ 5919-73 | Гайка М27х2-6Н.8.0112 ГОСТ 5919-73 |
Загрузка ...
|
|
| 117 | Заклепка 8х45.01.10кп ГОСТ 10300-80 | Заклепка 8х45.01.10кп ГОСТ 10300-80 |
Загрузка ...
|
|
| 119 | 150.56.134 | Ось с буртиком |
Загрузка ...
|
|
| 119 | Ось 6-14h 11х75-45 ГОСТ 9650-80 | Ось 6-14h 11х75-45 ГОСТ 9650-80 |
Загрузка ...
|
|
| 121 | Шайба 16 65Г 05 ГОСТ 6402-70 | Шайба 16 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 121 | Шайба 16 65Г 05 ГОСТ 6402-70 | Шайба 16 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 122 | Шайба 20 65Г 05 ГОСТ 6402-70 | Шайба 20 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 125 | Шайба 20.04.0115 ГОСТ 11371-78 | Шайба 20.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 126 | Шайба 27.04.0115 ГОСТ 11371-78 | Шайба 27.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 127 | Шплинт 3,2х20.016 ГОСТ 397-79 | Шплинт 3,2х20.016 ГОСТ 397-79 |
Загрузка ...
|
|
| 127 | Шплинт 3,2х20.016 ГОСТ 397-79 | Шплинт 3,2х20.016 ГОСТ 397-79 |
Загрузка ...
|
|
| 129 | Шплинт 4х36.016 ГОСТ 397-79 | Шплинт 4х36.016 ГОСТ 397-79 |
Загрузка ...
|
|
| 131 | Шплинт 5х50.016 ГОСТ 397-79 | Шплинт 5х50.016 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
