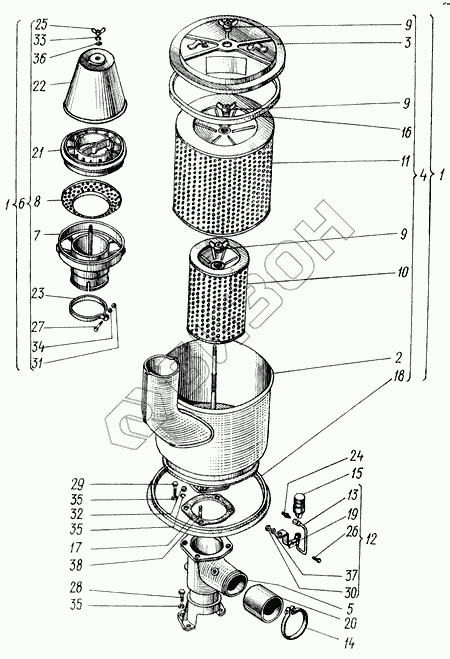

Графический каталог запасных частей к технике: ХТЗ Т-150. Воздухоочиститель
1
1
2
3
4
5
6
7
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 62-12002.00 | Воздухоочиститель |
Загрузка ...
|
|
| 2 | 62-12004.00 | Корпус |
Загрузка ...
|
|
| 3 | 62-12008.00 | Крышка |
Загрузка ...
|
|
| 4 | 62-12011.00 | Воздухоочиститель, вторая ступень |
Загрузка ...
|
|
| 5 | 60-12010.60 | Кронштейн |
Загрузка ...
|
|
| 6 | 60-12023.00 | Моноциклон |
Загрузка ...
|
|
| 7 | 60-12024.00 | Патрубок |
Загрузка ...
|
|
| 8 | 60-12025.00 | Сетка |
Загрузка ...
|
|
| 9 | 60-12027.10 | Зажни |
Загрузка ...
|
|
| 10 | 60-12028.00 | Фильтр патрон |
Загрузка ...
|
|
| 11 | 60-12029.00 | Фильтр патрон |
Загрузка ...
|
|
| 12 | 60-12031.00 | Кронштейн |
Загрузка ...
|
|
| 13 | 60-12036.00 | Трубопровод |
Загрузка ...
|
|
| 14 | А23.02.220 | Хомут стяжной |
Загрузка ...
|
|
| 15 | Индикатор ИЗВ-700 ТУ 2502.1749-73 | Индикатор ИЗВ-700 ТУ 2502.1749-73 |
Загрузка ...
|
|
| 16 | 60-12110.10 | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | 60-12133.20 | Прокладка |
Загрузка ...
|
|
| 18 | 60-12141.20 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | 60-12151.00 | Кронштейн |
Загрузка ...
|
|
| 20 | 60-12154.10 | Шланг соединительный |
Загрузка ...
|
|
| 21 | 60-12188.00 | Завихритель |
Загрузка ...
|
|
| 22 | 60-12189.00 | Колпак |
Загрузка ...
|
|
| 23 | 60-12200.00 | Хомут |
Загрузка ...
|
|
| 24 | 60-28169.20 | Штуцер |
Загрузка ...
|
|
| 25 | 14Н-1266 | Гайка |
Загрузка ...
|
|
| 26 | Болт М8-6gх12.88.35.016 ГОСТ 7796-70 | Болт М8-6gх12.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 27 | Болт М10-6gх45.56.016 ГОСТ 7796-70 | Болт М10-6gх45.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 28 | Болт М12-6gх30.56.016 ГОСТ 7796-70 | Болт М12-6gх30.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 29 | Болт М12-6gх35.56.016 ГОСТ 7796-70 | Болт М12-6gх35.56.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 30 | Гайка М8-6Н.6.016 ГОСТ 2524-70 | Гайка М8-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 31 | Гайка М10-6Н.6.016 ГОСТ 2524-70 | Гайка М10-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 32 | Гайка М12-6Н.6.016 ГОСТ 2524-70 | Гайка М12-6Н.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 33 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 35 | Шпилька М12(То2/6g)х30.56.016 ГОСТ 22034-76 | Шпилька М12(То2/6g)х30.56.016 ГОСТ 22034-76 |
Загрузка ...
|
|
| 35 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 36 | Шайба 6х1,2.04.05 ГОСТ 11371-78 | Шайба 6х1,2.04.05 ГОСТ 11371-78 |
Загрузка ...
|
|
| 37 | Шайба 8х1,5.04.05 ГОСТ 10450-78 | Шайба 8х1,5.04.05 ГОСТ 10450-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
