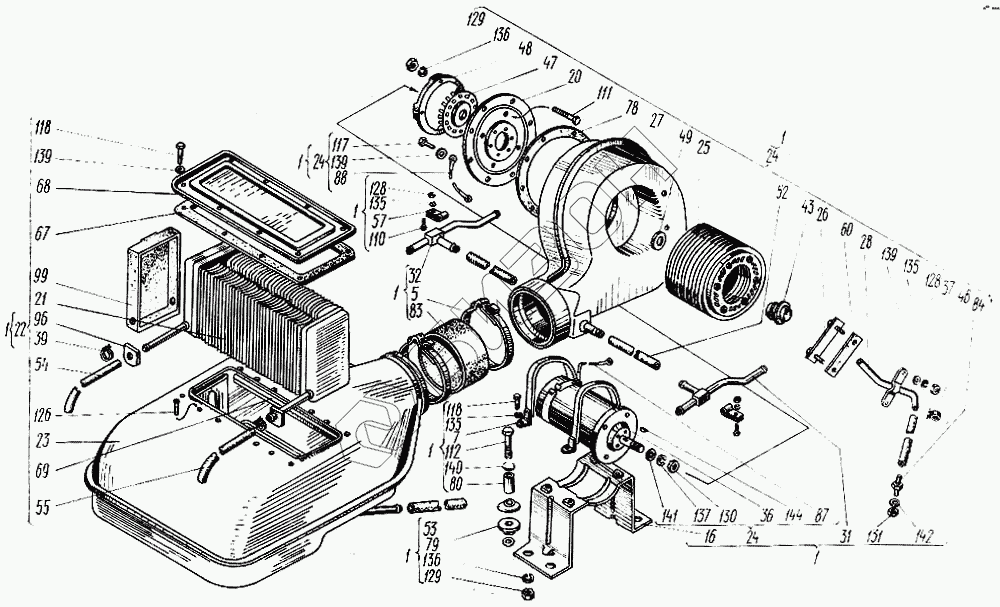

Графический каталог запасных частей к технике: ХТЗ Т-150. Воздухоохладитель-отопитель
1
1
1
1
1
1
1
1
5
7
16
20
21
22
23
24
24
24
25
26
27
28
31
32
36
37
39
39
43
46
47
48
49
52
53
54
55
57
60
67
68
69
78
79
80
83
84
87
88
96
99
110
111
112
117
118
118
118
126
128
128
128
129
129
129
129
129
130
131
135
135
135
136
136
136
136
136
136
137
139
139
139
139
139
140
140
141
142
144
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.95.001-5 | 150.95.001-5 | Арматура отопительная воздухоохладителя |
Загрузка ...
|
|
| 1 | 150.95.012-3 | Воздухоохладитель |
Загрузка ...
|
|
| 5 | 150.95.030 | Опора двигателя в сборе |
Загрузка ...
|
|
| 7 | 150.95.031-1 | Лента крепежная |
Загрузка ...
|
|
| 16 | 150.95.050-1 | Кронштейн |
Загрузка ...
|
|
| 20 | 150.95.067 | Фланец двигателя в сборе |
Загрузка ...
|
|
| 21 | 150.95.068 | Теплообменник |
Загрузка ...
|
|
| 22 | 150.95.073-1 | Воздуховод с теплообменником |
Загрузка ...
|
|
| 23 | 150.95.081-1 | Воздуховод |
Загрузка ...
|
|
| 24 | 150.95.090-1Б | Вентилятор-увлажнитель |
Загрузка ...
|
|
| 25 | 150.95.091-1 | Колесо вентилятора с увлажнителем в сборе |
Загрузка ...
|
|
| 26 | 150.95.092 | Планка |
Загрузка ...
|
|
| 27 | 150.95.093-1А | Кожух вентилятора |
Загрузка ...
|
|
| 28 | 150.95.098 | Распылитель в сборе |
Загрузка ...
|
|
| 31 | 150.95.0108 | Тройник левый |
Загрузка ...
|
|
| 32 | 150.95.0109 | Тройник правый |
Загрузка ...
|
|
| 36 | МЭ22А-8101000 | Электродвигатель |
Загрузка ...
|
|
| 37 | ХС-18 | Хомутик стяжной |
Загрузка ...
|
|
| 39 | ХС-28 | Хомутик стяжной |
Загрузка ...
|
|
| 39 | ХС-28 | Хомутик стяжной |
Загрузка ...
|
|
| 43 | 150.95.315-2 | Колпачок |
Загрузка ...
|
|
| 46 | 150.95.317-02 | Трубка подачи воды |
Загрузка ...
|
|
| 47 | 150.95.318 | Крыльчатка |
Загрузка ...
|
|
| 48 | 150.95.319А | Венец |
Загрузка ...
|
|
| 49 | 150.95.320 | Шайба |
Загрузка ...
|
|
| 52 | 150.95.328 | Шланг |
Загрузка ...
|
|
| 53 | 150.95.328-01 | Шланг |
Загрузка ...
|
|
| 54 | 150.95.328-02 | Трубка |
Загрузка ...
|
|
| 55 | 150.95.328-03 | Трубка |
Загрузка ...
|
|
| 57 | 150.95.334 | Скоба |
Загрузка ...
|
|
| 60 | 150.95.354 | Прокладка |
Загрузка ...
|
|
| 67 | 150.95.394 | Прокладка |
Загрузка ...
|
|
| 68 | 150.95.395-1 | Крышка |
Загрузка ...
|
|
| 69 | 150.95.396 | Планка |
Загрузка ...
|
|
| 78 | 150.95.533 | Прокладка |
Загрузка ...
|
|
| 79 | 150.95.534 | Амортизатор |
Загрузка ...
|
|
| 80 | 150.95.535 | Втулка амортизатора |
Загрузка ...
|
|
| 83 | 150.95.554 | Муфта |
Загрузка ...
|
|
| 84 | 150.95.592 | Штуцер |
Загрузка ...
|
|
| 87 | 150.95.678 | Провод |
Загрузка ...
|
|
| 88 | 150.95.681 | Провод |
Загрузка ...
|
|
| 96 | 150.95.724-2 | Уплотнитель |
Загрузка ...
|
|
| 99 | 150.95.732 | Прокладка |
Загрузка ...
|
|
| 110 | Болт М6-6gх30.66.019 ГОСТ 7795-70 | Болт М6-6gх30.66.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 111 | Болт М8-6gх35.66.019 ГОСТ 7795-70 | Болт М8-6gх35.66.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 112 | Болт М8-6gх40.66.019 ГОСТ 7795-70 | Болт М8-6gх40.66.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 117 | Болт М6-6gх12.66.019 ГОСТ 7798-70 | Болт М6-6gх12.66.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 118 | Болт М6-6gх16.66.019 ГОСТ 7798-70 | Болт М6-6gх16.66.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 118 | Болт М6-6gх16.66.019 ГОСТ 7798-70 | Болт М6-6gх16.66.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 126 | Винт В1М6-6gх12.58.019 ГОСТ 17475-80 | Винт В1М6-6gх12.58.019 ГОСТ 17475-80 |
Загрузка ...
|
|
| 128 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 128 | Гайка М6.6.0112 ГОСТ 5915-70 | Гайка М6.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 129 | Гайка М8.6.0112 ГОСТ 5915-70 | Гайка М8.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 129 | Гайка М8.6.0112 ГОСТ 5915-70 | Гайка М8.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 129 | Гайка М8.6.0112 ГОСТ 5915-70 | Гайка М8.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 129 | Гайка М8.6.0112 ГОСТ 5915-70 | Гайка М8.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 130 | Гайка М12х1,25.6.0112 | Гайка М12х1,25.6.0112 |
Загрузка ...
|
|
| 131 | Гайка М10.6.0112 ГОСТ 5915-70 | Гайка М10.6.0112 ГОСТ 5915-70 |
Загрузка ...
|
|
| 133 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 133 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 135 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 136 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 136 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 136 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 136 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 136 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 137 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 139 | Шайба 6.04.0115 ГОСТ 11371-78 | Шайба 6.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 139 | Шайба 6.04.0115 ГОСТ 11371-78 | Шайба 6.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 139 | Шайба 6.04.0115 ГОСТ 11371-78 | Шайба 6.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 140 | Шайба 8.04.0115 ГОСТ 11371-78 | Шайба 8.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 140 | Шайба 8.04.0115 ГОСТ 11371-78 | Шайба 8.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 141 | Шайба 12.04.0115 ГОСТ 11371-78 | Шайба 12.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 142 | Шайба 16.04.0115 ГОСТ 11371-78 | Шайба 16.04.0115 ГОСТ 11371-78 |
Загрузка ...
|
|
| 144 | Шпонка 3х5 ГОСТ 24071-80 | Шпонка 3х5 ГОСТ 24071-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
