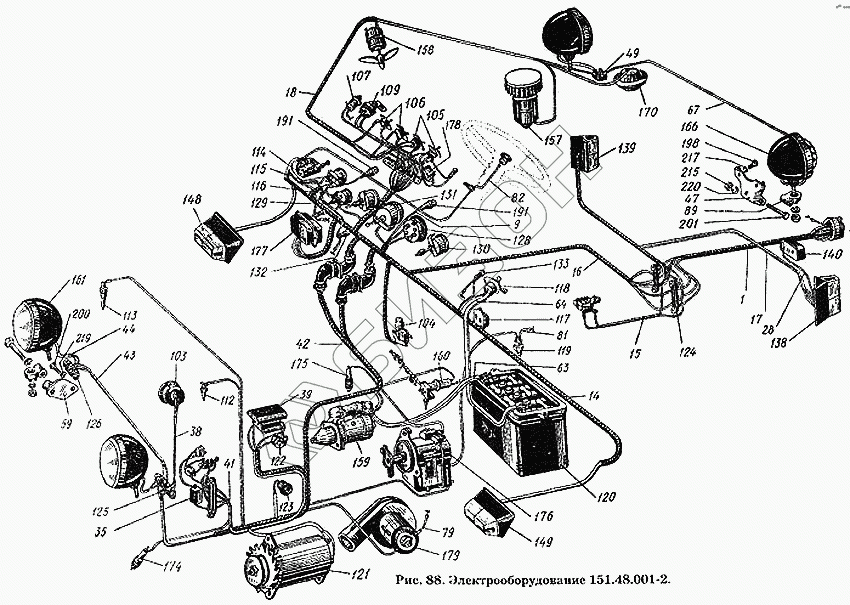

Графический каталог запасных частей к технике: ХТЗ Т-150К. Электрооборудование 151.48.001-2
1
9
14
15
16
17
18
28
35
38
39
41
42
43
44
47
49
59
63
64
67
79
81
82
89
103
104
105
106
107
109
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
128
129
130
131
132
133
133
138
139
140
148
149
157
158
159
160
161
166
170
174
175
176
177
178
179
191
191
198
200
201
215
217
217
217
219
220
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.48.001-2 | 151.48.001-2 | Электрооборудование и приборы |
Загрузка ...
|
|
| 1 | 151.48.016-2 | Установка штепсельного разъема в сборе |
Загрузка ...
|
|
| 9 | 151.48.061А | Пучок проводов в сборе |
Загрузка ...
|
|
| 14 | 151.48.082-4 | Пучок проводов в сборе |
Загрузка ...
|
|
| 15 | 151.48.084-2 | Пучок проводов в сборе |
Загрузка ...
|
|
| 16 | 151.48.087-4 | Пучок проводов в сборе |
Загрузка ...
|
|
| 17 | 151.48.088-2А | Пучок проводов в сборе |
Загрузка ...
|
|
| 18 | 151.48.089-1А | Пучок проводов в сборе |
Загрузка ...
|
|
| 28 | 151.48.449 | Провод |
Загрузка ...
|
|
| 34 | 150.48.047 | Корзина аккумулятора в сборе |
Загрузка ...
|
|
| 35 | 150.48.050-2 | Щиток подогревателя с проводами в сборе |
Загрузка ...
|
|
| 38 | 150.48.061-1А | Пучок проводов в сборе |
Загрузка ...
|
|
| 39 | 150.48.064 | Блок предохранителей в сборе |
Загрузка ...
|
|
| 41 | 150.48.081-2А | Пучок проводов в сборе |
Загрузка ...
|
|
| 42 | 150.48.083-3 | Пучок проводов в сборе |
Загрузка ...
|
|
| 43 | 150.48.085А | Пучок проводов в сборе |
Загрузка ...
|
|
| 44 | 150.48.088 | Пучок проводов в сборе |
Загрузка ...
|
|
| 47 | 150.48.123 | Кронштейн задней фары |
Загрузка ...
|
|
| 49 | 150.48.190 | Переходник одноклеммный |
Загрузка ...
|
|
| 59 | 150.48.240 | Кронштейн |
Загрузка ...
|
|
| 63 | 150.48.408-1 | Провод |
Загрузка ...
|
|
| 64 | 150.48.409-1 | Провод |
Загрузка ...
|
|
| 67 | 150.48.426 | Провод |
Загрузка ...
|
|
| 79 | 150.48.460 | Провод |
Загрузка ...
|
|
| 81 | 150.48.465 | Провод |
Загрузка ...
|
|
| 82 | 150.40.202 | Провод |
Загрузка ...
|
|
| 89 | 54.48.431 | Чашка кронштейна фары |
Загрузка ...
|
|
| 103 | СК-С44-3721000 | Сигнал С44 |
Загрузка ...
|
|
| 104 | СК-П53-3709000Б | Переключатель света ножной П53 |
Загрузка ...
|
|
| 105 | СК-П57-3710000 | Переключатель П57 |
Загрузка ...
|
|
| 106 | СК-ВК57-3710000 | Включатель ВК57 |
Загрузка ...
|
|
| 107 | СК-ВК-322-3710000 | Включатель кнопочный двухклеммовый ЗК322 |
Загрузка ...
|
|
| 109 | СК-ВК316Б-3708000 | Включатель трехпозиционный ВК316Б |
Загрузка ...
|
|
| 112 | ТМ100-3808000Г | Датчик указателя температуры ТМ100 |
Загрузка ...
|
|
| 113 | ТМ103-3808000Г | Датчик аварийной температуры ТМ103 |
Загрузка ...
|
|
| 114 | Г-П38-3709000 | Центральный переключатель света П38 |
Загрузка ...
|
|
| 115 | УК133-0000ВГ | Приемник указателя температуры воды УК133 |
Загрузка ...
|
|
| 116 | АП200-3811000Г | Амперметр АП200 |
Загрузка ...
|
|
| 117 | ПР12-3722000Е | Блок предохранителей в сборе ПР12-Е |
Загрузка ...
|
|
| 118 | ВК318Б-3704000 | Включатель |
Загрузка ...
|
|
| 119 | ВК403-3716000 | Включатель |
Загрузка ...
|
|
| 120 | ФЯЗ-552.033Г4 | Батарея аккумуляторная 6ТСТ-50ЭМС |
Загрузка ...
|
|
| 121 | Г304Б1-3701000 | Генератор |
Загрузка ...
|
|
| 122 | 6ТБ-266001 | Розетка |
Загрузка ...
|
|
| 123 | ММ106А-3810500Г | Датчик аварийного давления масла ММ106А |
Загрузка ...
|
|
| 124 | ПС1-3723000-А2 | Панель соединительная трехклеммовая |
Загрузка ...
|
|
| 125 | ПС2-3723000-А2 | Панель соединительная четырехклеммная ПС2-А2 |
Загрузка ...
|
|
| 126 | ПС4-3723000-А2 | Панель соединительная двухклеммная ПС4-А2 |
Загрузка ...
|
|
| 128 | МД213-3810500Г | Манометр двухстрелочный МД213 |
Загрузка ...
|
|
| 129 | МД219-3810500Г | Указатель давления масла МД219 |
Загрузка ...
|
|
| 130 | МД225-3810500Г | Указатель давления масла МД225 |
Загрузка ...
|
|
| 131 | ТХ123-3813000Г | Тахоспидометр ТХ123 |
Загрузка ...
|
|
| 132 | ПД20-3803000Е | Фонарь контрольной лампы ПД20-Е |
Загрузка ...
|
|
| 133 | ПД20-3803000Д | Фонарь контрольной лампы |
Загрузка ...
|
|
| 133 | ПД20-3803000Д | Фонарь контрольной лампы |
Загрузка ...
|
|
| 138 | ФП209-3716000 | Фонарь тракторный задний левый ФП209 |
Загрузка ...
|
|
| 139 | ФП209-3716000-Б | Фонарь тракторный задний правый ФП209Б |
Загрузка ...
|
|
| 140 | ФП200-3716010 | Фонарь тракторный номерного знака ФП200 |
Загрузка ...
|
|
| 148 | ПФ204-3712000 | Фонарь тракторный передний правый ПФ204 |
Загрузка ...
|
|
| 149 | ПФ204-3712000-Б | Фонарь тракторный передний левый ПФ204-Б |
Загрузка ...
|
|
| 157 | МЭ219-373000Г | Электродвигатель в сборе |
Загрузка ...
|
|
| 158 | МЭ11-7330000Г | Электродвигатель в сборе |
Загрузка ...
|
|
| 159 | СТ352Д | Электростартетр в сборе |
Загрузка ...
|
|
| 160 | ЭКТ-12М | Электромагнитный клапан в сборе |
Загрузка ...
|
|
| 161 | ФГ12-3711000-Б1 | Фара |
Загрузка ...
|
|
| 166 | ФГ304-3711000Г | Фара тракторная ФГ304 |
Загрузка ...
|
|
| 170 | ПК201-3714010-А | Плафон ПК201-А |
Загрузка ...
|
|
| 174 | СР65А-3707000-01Г4 | Свеча |
Загрузка ...
|
|
| 175 | Г-СН201-3707010 | Свеча А7,5 УС |
Загрузка ...
|
|
| 176 | М124Б1-3728000Г | Магнето |
Загрузка ...
|
|
| 177 | РР362-Б-3702006 | Реле-регулятор РР362-Б |
Загрузка ...
|
|
| 178 | РС410В-3726000Г4 | Прерыватель указателя поворота РС410В |
Загрузка ...
|
|
| 179 | ПЖБ300-1015200 | Вентилятор в сборе |
Загрузка ...
|
|
| 191 | А12-1 | Лампа 12В 1св. |
Загрузка ...
|
|
| 198 | Болт М6-6gх12.66.099 ГОСТ 7798-70 | Болт М6-6gх12.66.099 ГОСТ 7798-70 |
Загрузка ...
|
|
| 200 | Болт М10-6gх25.66. 099 ГОСТ 7796-70 | Болт М10-6gх25.66. 099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 201 | Болт М14-6gх65.88.35.099 ГОСТ 7795-70 | Болт М14-6gх65.88.35.099 ГОСТ 7795-70 |
Загрузка ...
|
|
| 215 | Гайка М14-6Н.8.099 ГОСТ 5927-70 | Гайка М14-6Н.8.099 ГОСТ 5927-70 |
Загрузка ...
|
|
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 219 | Шайба 10.65Г.099 ГОСТ 6402-70 | Шайба 10.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 220 | Шайба 14.65Г.099 ГОСТ 6402-70 | Шайба 14.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
