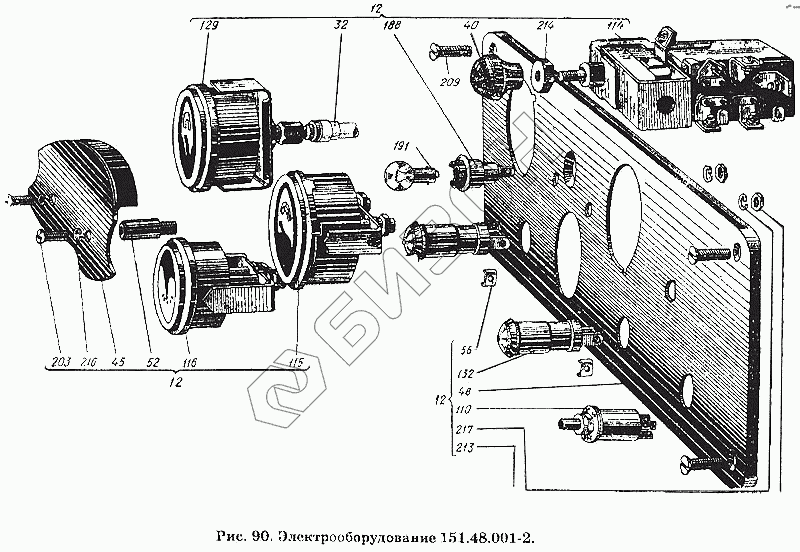

Графический каталог запасных частей к технике: ХТЗ Т-150К. Электрооборудование 151.48.001-2
12
12
12
32
32
40
45
48
52
52
56
56
56
110
114
115
116
129
132
188
191
203
209
213
213
214
216
216
217
217
217
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.48.001-2 | 151.48.001-2 | Электрооборудование и приборы |
Загрузка ...
|
|
| 12 | 151.48.076-3 | Щиток приборов в сборе |
Загрузка ...
|
|
| 32 | 150.18.012-2 | Трубка манометра в сборе |
Загрузка ...
|
|
| 32 | 150.18.012-2 | Трубка манометра в сборе |
Загрузка ...
|
|
| 40 | 150.18.069 | Рукоятка в сборе |
Загрузка ...
|
|
| 45 | 150.48.111 | Козырек |
Загрузка ...
|
|
| 48 | 150.48.170-2 | Щиток приборов |
Загрузка ...
|
|
| 52 | 150.48.216 | Стойка |
Загрузка ...
|
|
| 52 | 150.48.216 | Стойка |
Загрузка ...
|
|
| 56 | 150.48.236 | Шайба |
Загрузка ...
|
|
| 56 | 150.48.236 | Шайба |
Загрузка ...
|
|
| 56 | 150.48.236 | Шайба |
Загрузка ...
|
|
| 110 | СК-ВК314-3710000 | Включатель ВК314 |
Загрузка ...
|
|
| 114 | Г-П38-3709000 | Центральный переключатель света П38 |
Загрузка ...
|
|
| 115 | УК133-0000ВГ | Приемник указателя температуры воды УК133 |
Загрузка ...
|
|
| 116 | АП200-3811000Г | Амперметр АП200 |
Загрузка ...
|
|
| 129 | МД219-3810500Г | Указатель давления масла МД219 |
Загрузка ...
|
|
| 132 | ПД20-3803000Е | Фонарь контрольной лампы ПД20-Е |
Загрузка ...
|
|
| 188 | Г-ПП1-3713200 | Патрон ламп освещения ПП1-200 |
Загрузка ...
|
|
| 191 | А12-1 | Лампа 12В 1св. |
Загрузка ...
|
|
| 203 | Винт М4-6gх8.58.099 ГОСТ 1489-62 | Винт М4-6gх8.58.099 ГОСТ 1489-62 |
Загрузка ...
|
|
| 209 | Винт М6-6gх12.58.099 ГОСТ 1490-62 | Винт М6-6gх12.58.099 ГОСТ 1490-62 |
Загрузка ...
|
|
| 213 | Гайка М6-7Н.6.099 ГОСТ 5015-70 | Гайка М6-7Н.6.099 ГОСТ 5015-70 |
Загрузка ...
|
|
| 213 | Гайка М6-7Н.6.099 ГОСТ 5015-70 | Гайка М6-7Н.6.099 ГОСТ 5015-70 |
Загрузка ...
|
|
| 214 | Гайка М12х1.25-6Н.8.099 ГОСТ 2526-70 | Гайка М12х1.25-6Н.8.099 ГОСТ 2526-70 |
Загрузка ...
|
|
| 216 | Шайба 4.65Г.099 ГОСТ 6402-70 | Шайба 4.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 216 | Шайба 4.65Г.099 ГОСТ 6402-70 | Шайба 4.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
