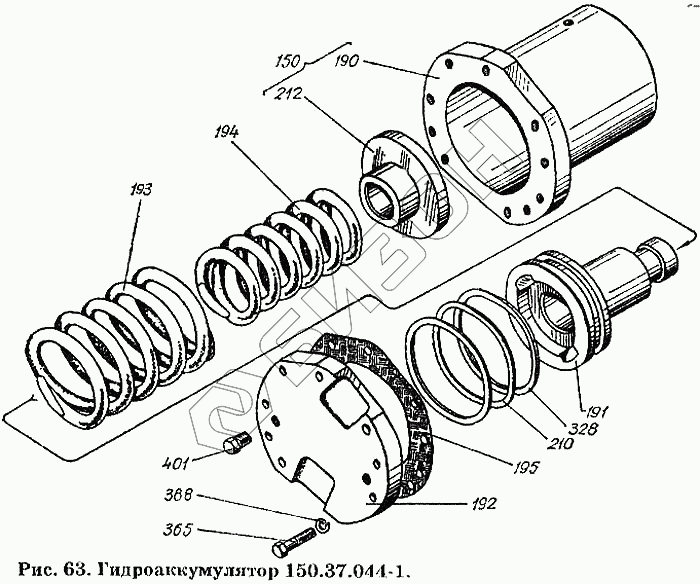

Графический каталог запасных частей к технике: ХТЗ Т-150К. Гидроаккумулятор 150.37.044-1
150
190
191
192
193
194
195
210
212
328
388
388
388
388
388
388
388
388
401
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.37.044-1 | 150.37.044-1 | Гидроаккумулятор в сборе |
Загрузка ...
|
|
| 150 | 150.37.078-1 | Корпус гидроаккумулятора в сборе |
Загрузка ...
|
|
| 190 | 150.37.321-1 | Корпус гидроаккумулятора |
Загрузка ...
|
|
| 191 | 150.37.322 | Поршень |
Загрузка ...
|
|
| 192 | 150.37.323-1 | Крышка гидроаккумулятора |
Загрузка ...
|
|
| 193 | 150.37.324А | Пружина наружная |
Загрузка ...
|
|
| 194 | 150-37.325А | Пружина внутренняя |
Загрузка ...
|
|
| 195 | 150.37.327-1 | Прокладка |
Загрузка ...
|
|
| 210 | 150.37.425 | Кольцо Н1-110х100 ГОСТ 9833-61 |
Загрузка ...
|
|
| 212 | 150.37.447 | Днище гидроаккумулятора |
Загрузка ...
|
|
| 328 | Ц110-1414042 | Прокладка уплотнительная |
Загрузка ...
|
|
| 388 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 388 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 388 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 388 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 388 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 388 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 388 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 388 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 401 | Пробка КГ 1/4" ГОСТ 12719-67 | Пробка КГ 1/4" ГОСТ 12719-67 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
